Compact and long life high reliability diode laser,1000mw green laser module

Specifications

-Beam type: line
-FDA certified and ISO9001
-SGS TUV assessed supplier
-Wide work temperature
-High reliability





    Compact and long life high reliability diode laser,1000mw green laser  module

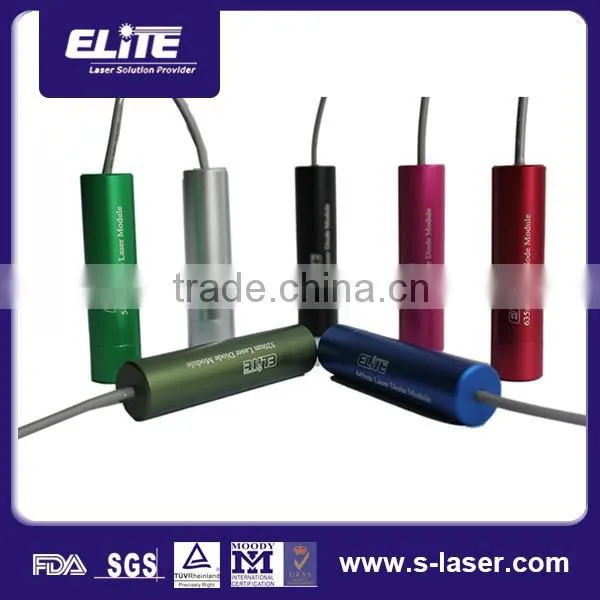

Product pictures of 1000mw green laser module  :















Product descriptions of 1000mw green laser module :

Key Feature	Application
1.  High quality	1. Industrial Instruments and Equipments
2.  High Stability	2. Wild Explore Instruments
3.  High reliability	3. Military Instruments and Equipments
4.  APC driving circuit	4. Medical Instruments
5.  Low cost	5. Surveying Instruments
6. Long Life	6. Bar Scan



Which including the Industrial Laser Diode Modules ,DPSS Green Laser Diode Module,High Stability Laser Module, etc.



Part 1: Industrial Laser Diode Modules

Elite Industrial Laser Diode Modules use high quality laser diode with special designed collimating lens and high stable driven circuit (APC). The characteristics are high reliability, long life span (>10000hrs), and high stability. It’s mainly applied in all kinds of industrial instruments and equipments, field detecting, surveying instruments, military instruments and equipments; gun laser sight, medical apparatus, laser appliance and various of laser apparatus, etc.

Key Feature:	Application:
High Quality	Industrial Instruments and Equipments
High Stability	Wild Explore Instruments
High Reliability	Military Instruments and Equipments
APC Driving circuit	Medical Instruments
Low Cost	Surveying Instruments
Long Life	Bar Scan



Items	Specifications
Spectral Range	Violet	Blue	Red		Infrared
Wavelength	405nm	450nm	635nm	650nm	780nm	808nm	830nm	850nm	980nm
LD power(mW)	5- 50	5-60	5~180	5~150	5~200	50~5000	5-100	5~100	20~5000
Operating Current	25~5000mA
Input Voltage	2.6~5.5VDC
Operating Temp.	-10°C ~ 50°C
Storage Temp.	-40°C ~ 80°C
Power Stability	> 98% (@2.7 ~ 5.5VDC)
	> 95% (@-10°C ~ 50°C)
MTTF	>10000 Hrs.
Circuit Protection	Static, Surge, and Reverse Polarity Protected
Case Material	Brass or Aluminum
Beam Pattern	Line



Part 2: DPSS Green Laser Diode Module

Wide Temperature Operating GLM is a special technology developed by Elite, which could be operated stably within -10~50℃. It has significantly solved the problem of narrow operating temperature limitation of normal green diode module. Elite’s GLM could be extensively used for harsh environment yield work which has greatly broadened the application range of green laser module. The other advantage of GLM is the low power consumption. The operating current of a 5mW GLM is only around 160mA and could be driven by batteries which make it possible to be hand held.



Key Features                                     Application

1) Wide Temp. Operating                  1)  Laser position

2) Low Consumption                          2)  Laser Sight

3) High Reliability                               3)  Surveying Instrument

4) APC Control                                  4)  Medical Instrument

5) Mini Size                                        5)  Military Equipment

	GLM-001L	GLM-005L	GLM-010L	GLM-020L
Output Power	1mw	5mw	10mw	20mw
Operating Temp.	-10°C ~ 50°C,  0°C ~ 45°C		0°C ~ 45°C	0°C ~ 45°C
Power Stability	80%	80%	70%	60%
Operating Current	<130mA	<160mA	<250mA	<350mA
Operating Voltage	3VDC	3VDC	3VDC	3VDC
Line Thickness	<1mm (@1m)	<2mm (@5m)	<4mm (@10m)	<5mm (@15m)
Fan Angle	10°~ 100°
Warm up Time	Min. <1 s,           Typ. < 2 s,      Max. <10s
Storage Temp.	-30°C ~ 70°C
Life Time	> 5000 Hrs.
Dimension	¢10x35mm, ¢ 12 x40mm		¢ 12 x40mm	¢ 12 x40mm



Part 3: High Stability Laser Module

Elite provides a series of output power and wavelength controllable high stability laser modules (dot & line). Wavelength includes 405nm, 445nm, 520nm, 532nm 635nm, 650nm, 780nm, 808nm, 830nm, 850nm. The output power and wavelength fluctuation could be controlled within a very small range.



Note:

1, The Dot series laser diode module is customized product with different plastic and glass lens. Thus the laser shape could be an ellipse or circle with various divergence, beam size and aperture.  The output power is adjustable according to customers’ requirements.

2, Dimensions are customized according to customer’s needs except the ones list.

3, More models could be offered such as EL65D05IGX, EL65D05IG6,EL65D05IG7,EL65D05IG10,EL65D05IG15, etc. Elite is continually developing new models and launching to me.



QC Flow

  1 Professional Power Meter for double check

  2 Qualified professional staff for the beam size/line thickness testing

  3 Strictly surface Inspection before load to the warehouse.



Sent Us Inquiry Now and Pls mention the following points:

 1 Wavelength

 2 Output Powder

 3 Housing Dimension

 4 Work distance

 5 Beam size, which including the fan angle and the line thickness
