Relay Protection Microcomputer Test kits from China

Product Description

Supplier of State Grid!  IEC156  ISO 9001:2008 ASTM

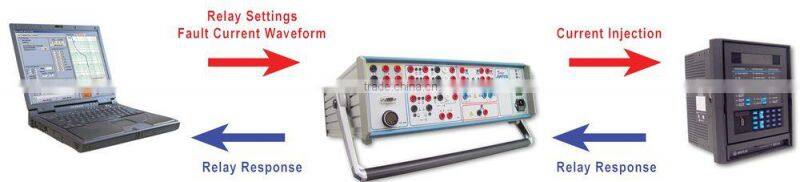

Six Phase Secondary Injection Relay Test Set Introduction:

Relay Protection microcomputer test device play a key role in operating electricity power systems reliably and safely. It is the testing device used in professional field of microcomputer protection, relay protection, excitation measurement, fault recorder.

 Six Phase Secondary Injection Relay Test Set Parameter:

1. AC current source:

   Amplitude range: 6 × (0-30A) Accuracy: 0.1%

   Six-phase current parallel output max: 180A

   Phase current long-term allowable working values: 10A

   Power: 300VA / phase

2. DC current source:

    Amplitude: 20A / phase power: 300VA / phase accuracy: 0.2%

3. AC voltage source:

    Amplitude range: 6 × (0--125V) Accuracy: 0.1%

    Line voltage range: 0--250V

    Phase voltage / line voltage Output power: 70VA / 100VA

4. DC voltage source:

    Phase voltage output amplitude: 0-- ± 150V Accuracy: 0.2%

    Line voltage output amplitude: 0-- ± 300V

    Phase voltage / line voltage Output power: 90VA / 180VA

5. DC auxiliary voltage source, + 110V (0.6A).

6. Switch Terminals: switch input terminals: 8 pairs

    Air access point: 1--20mA, 110V internal device active

    Potential flip: 0--6VDC low   15--250VDC high

    Switch output terminals: four pairs of empty contacts, breaking capacity: 110V / 2A, 220V / 1A.

7. Time measurement range: 1ms ~ 9999s accuracy 1ms

8. Frequency range: 0--1000Hz Accuracy: 0.001Hz     Harmonic times: 2--20 times

9. Phase: 0--360 ° Accuracy: 0.1 °

10.Volume weight: 470 × 405 × 185 (mm) about 20Kg

11.Power source: AC220V ± 10% 50Hz 10A
