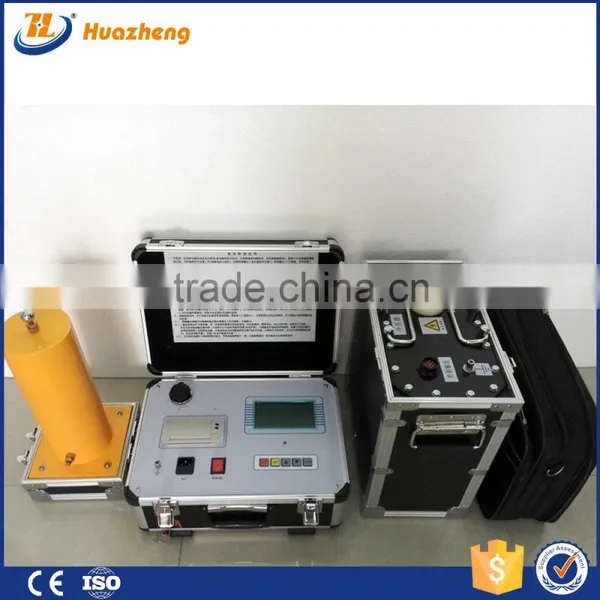

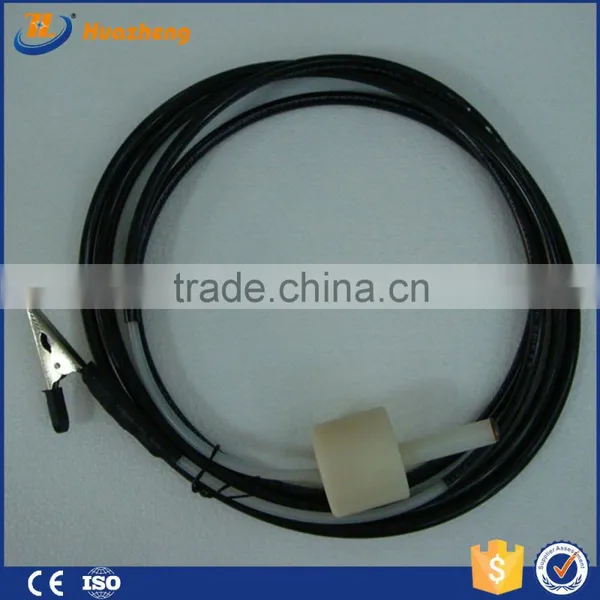

Vlf AC/DC High Voltage Test Set 80kv

Vlf AC/DC High Voltage Test Set 80kv

  MOQ: 1 PC !   The suplier of State Grid  !     Standard: CE ISO!

1,0.1Hz -80KV Ultra-Low Frequency High Voltage Generator

                                                          Table 1

2,How to choose the suitable products for test

Please make sure that the capacitance of test products is below the instrument rated capacitance .  the waveform will be influence if the capacitance of test products is too small and the instrument can not normally output when it below 0.05µF. 0.1µF capacitor in parallel to auxiliary output . below is capacitance of some instrument for your reference .

Single relatively power capacity of different Generator

                                                          Table 2

Power capacitance of single-core XLPE insulated cable (µF/km)

                                                         Table 3

Vlf AC/DC High Voltage Test Set 80kv parameters:

1 ,output rated voltage , Table 1 for reference

2 ,output frequency  :0.1Hz ,0.05Hz ,0.02Hz .

3 ,loading capability : Table 1 for reference

                0.1 Hz maximum 1.1µF

                0.05 Hz maximum 2.2µF

                0.02 Hz maximum 5.5µF

4 ,accuracy :± (3% of full scale +0.5 KV)

5 ,voltage waveform distortion  :≤5%

6 ,condition of use : indoor, outdoor; temperature : -10 ℃~+40 ℃ ;humidity  :≤85%RH

7 ,power supply  :AC50 Hz ,220V ±5%

8 ,power fuse : Table 1 for reference
