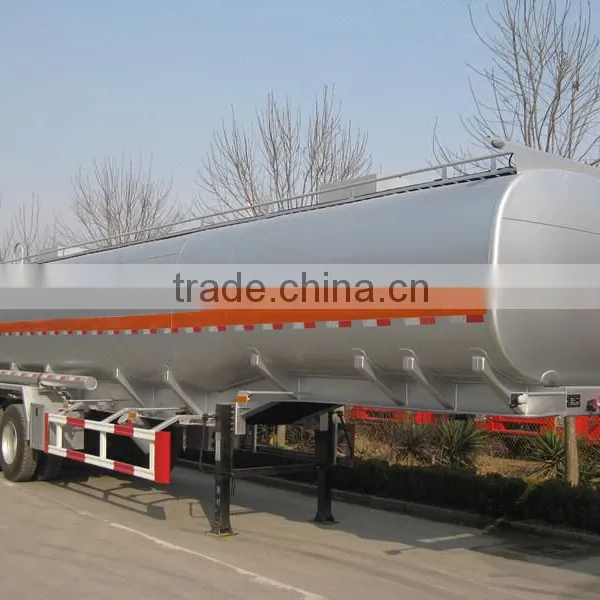

35cbm Dual-axle Fuel Tank Semi-trailer to transport fuel and oil

GENERAL

Overall Dimension

10,000mm*2,500mm*3,680mm(L*W*H)

King Pin Setting

1,000mm

Pay Load

30,000kg

Dead Weight

10,550kg

RUNNING GEAR

Suspension

Under mount dual-axle suspension with equalizer, 11-leaf spring

Hub

Cast steel 10 studs, oil seals

Rim & Tire

Rim: steel disc, 8.0-20; Tire: 11.00R20, 8units

Axles

CNHTC axle, 13 tons load capacity

Brakes

Dual lines pneumatic brake system; Emergency relay valve, made in China; 30/30 chambers, air-actuated

TANK

Tank Volume

36cbm

Tank Material

Steel material Q235, Thickness 6mm

Structure

Containing 7 anti-surge baffles, Two lockable manholes 500mm in diameter.

Other Fittings

A steel ladder is equipped at the rear of the tank, 2 fire extinguishers, 2 pcs of hose, diameter 100mm of 6 meters.

UNDERFRAME

Main Beam

I shape,Mild Alloy (16Mn) by Automatic submerged arc welding

King pin

Welded kingpin, size 50# (2'') or 90#(3.5’’)

Landing Gear

Both sides manual operation type with sand shoe, made in China

Appendix

1 tool box, length 1.5m

ELECTRICAL & PAINT

Lights & Reflectors

Rear light, rear reflector, turn indicative light, side reflector, fog lamp, number plate light

Wiring

24V, 6 lines

Air/Elec. Connector

ISO standard air connector

24V 7 pin plug socket

Color

Upon request
