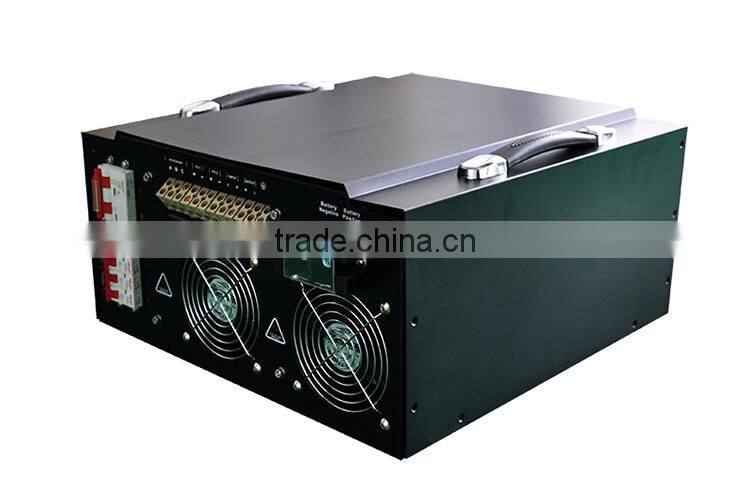

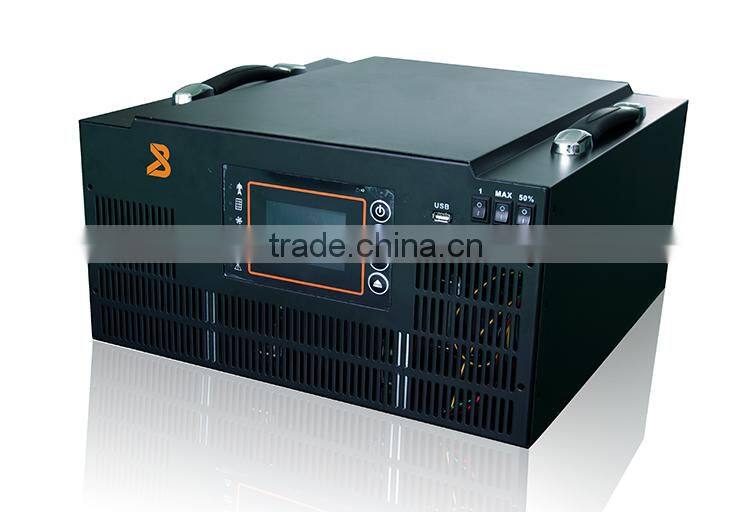

Solar Grid Tie Inverter Solar Solar NK Series Solar Inverter Can for Air Conditioner

Model (NK)

Solar Home Inverter with MPPT controller

2.5K24

5K48

2500W

5000W

DC24V

DC48V

Grid (Mains) Mode Specifications

Input voltage waveform

Pure Sine Wave(mains or generator)

Rated output voltage

220Vac

Low voltage protection

180Vac±4%

low voltage recovery point

190Vac ±4%

High voltage protection

260Vac±4%

High voltage recovery point

250Vac±4%

Max AC input voltage

270Vrms

Rated input frequency

50Hz/ 60Hz  (auto)

Low voltage recovery point by frequency

58+0.3Hz ( 60Hz );
48+0.3Hz ( 50Hz )

Low voltage shut-off point by frequency

57+0.3Hz ( 60Hz );
47+0.3Hz ( 50Hz );

High voltage recovery point by frequency

64+0.3Hz ( 60Hz );
54+0.3Hz ( 50Hz )

High voltage shut off point by frequency

65+0.3Hz ( 60Hz );
55+0.3Hz ( 50Hz )

Bypass output voltage waveform

Same as Input Waveform

Overload protection

Breaker On

Short circuit protection

Breaker On

Power efficiency

>95%

Switching  time (AC to DC)

5ms

Switching time(DC to AC)

  5ms

Bypass Max load current

 30A

Inverter Mode Specification

Model (NK)

NK Model

2.5K24

5K48

Output voltage waveform

Pure sine wave

Rated output capacity(VA)

2500

5000

Rated output power(W)

2500

5000

PF

0.9~1.0

Rated output voltage(V)

220Vac

Rated output frequency (Hz)

50Hz ± 0.3Hz

Auto track main frequency(Hz)

Yes (from the first start)
50Hz @48-54Hz
60Hz @58-64Hz

Output voltage range

±10% rms

Efficient

>85%

Overload protection (SMPS load)

(110<load capacity<125%) ±10%: after 10min cut off output voltage                                                                     (125<load capacity<150%) ±10%: after 1.5min cut off output voltage                                                                                                         load capacity>150% ±10%: after 1S cut off output voltage

Peak capacity (1s)

7500VA

15000VA

Short Circuit protection

Current limit(1s after power off)

Rated DC input voltage

24V/48V

Min DC voltage

20V/40V

Low-voltage alarm

10.5Vdc±0.3Vdc(12V)/21.0Vdc±0.6Vdc(24V)/42.0Vdc±1.2Vdc(48V)

Auto cut off level when DC input voltage low

10.0Vdc±0.3Vdc(12V)/20.0vdc±0.6Vdc(24V)/40.0Vdc±1.2Vdc(48V)

Cut off level when Input over voltage alarm

16.0Vdc±0.3Vdc(12V)/32.0Vdc±0.6Vdc(24V)/64.0Vdc±1.2Vdc(48V)

Input over-voltage recovery

15.5Vdc±0.3Vdc(12V)/31.0Vdc±0.6Vdc(12V)/62.0Vdc±1.2Vdc(48V)

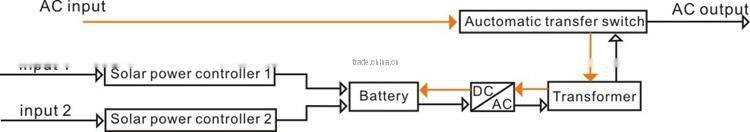

PV Input Specification

PV input working voltage range

24V system

DC30~DC100V

48V system

DC60~DC150V

Input low-voltage protection point

24V system

DC30V

48V system

DC60V

Input low-voltage recovery point
(start charging voltage point)

24V system

DC34V

48V system

DC65V

Input over-voltage protection point

48V system

DC145V

Charging rated current

48V system

50A

Temperature coefficient

12V/24V/48V system

±0.02%/℃

Auto temperature compensation

12V/24V/48V system

14.2V-(max -25℃)*0.3

Output voltage lines wave-peak

12V/24V/48V system

200mV

Output stab-volt  precision

12V/24V/48V system

≤±1.5%

Output discharge specification

Output voltage

According to battery voltage

Output low-voltage protection

Default 10.5V, 11V back to recovery, can be set;

Output rated current

50A

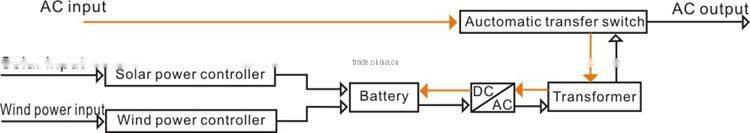

Optional Wind characteristics

Input voltage

48VAC

Wind rating power input

1600W

Wind max power input

35A
