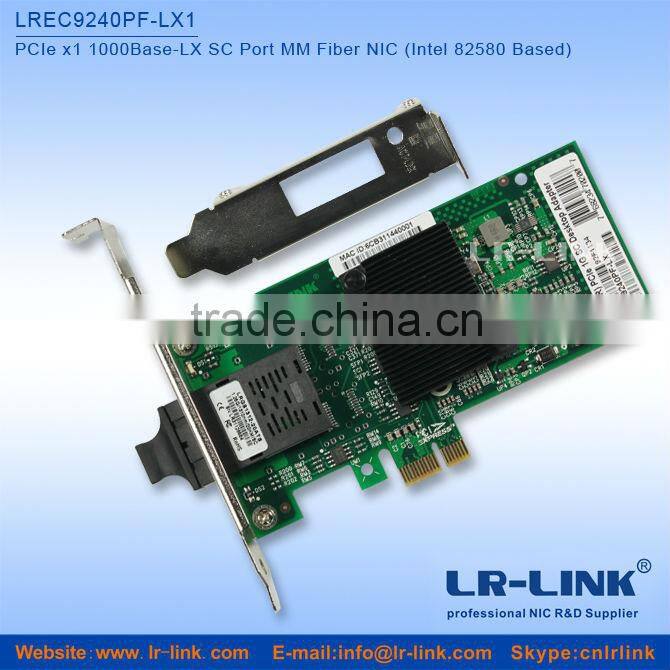

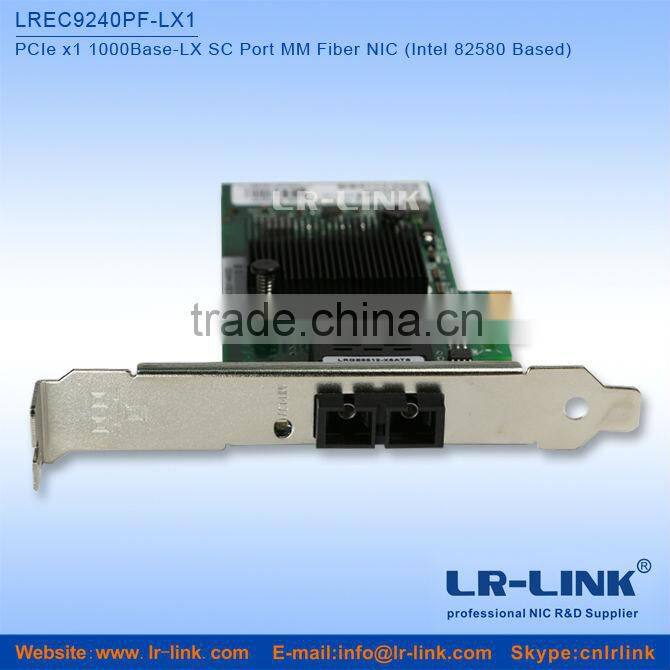

LR-LINK LREC9240PF-LX Intel 82580 PCIe x1 1000Base-SX SC Port SM Optical NIC Network Card

LREC9240PF-LX PCIe x1 1000Base-SX SC Port SM Optical NIC Network Card(Intel 82580 Based)

Descriptions:

LREC9240PF-LX Server Adapter is LR-LINK’s fourth generation of PCIe GbE adapter.

This adapter provides a smaller footprint and lower power dissipation. In addition,

the LREC9240PF-LX Adapter offers advanced features, including support for multi-core processors and server virtualization, as well as a scalable PCI Express Gen2.0

 interface.

General Features

Intel 82580 Gigabit Ethernet Controller

PCI Express* V2.0 (5 GT/s) Support

Low-Profile and Standard height full

remote boot support

Load balancing on multiple CPUs

Compatible with x4, x8, and x16 standard and low-profile PCI Express* slots

Multi-port design

Support for most network operating systems (NOS)

I/O Virtualization Features

MSI-X support

Low Latency Interrupts

Header Splits and Replication in Receive

Multiple Queues: 8 queues per port

Tx/Rx IP, SCTP, TCP, and UDP checksum offloading (IPv4, IPv6) capabilities

Tx TCP segmentation offload (IPv4, IPv6)

Receive and Transmit Side Scaling for Windows environment and Scalable I/O for Linux* environments (IPv4, IPv6, TCP/UDP)

Virtualization Features

VMDq

Advanced Packet Filtering

VLAN support with VLAN tag insertion, stripping and packet filtering for up to 4096 VLAN tags

Manageability Features

Advanced filtering capabilities

Preboot execution Environment (PXE) Support

Simple Network Management Protocol (SNMP) and

Remote Network Monitoring (RMON) Statistic Counters

Wake-on-LAN support

iSCSI Boot

Watchdog Timer

IEEE 1588 precision time control protocol

Advanced Software Feature

Adapter fault tolerance (AFT)

Switch fault tolerance (SFT)

Adaptive load balancing (ALB)

Teaming support

IEEE 802.3ad (link aggregation control protocol)

PCIe Hot Plug*/Active;  peripheral component interconnect (PCI)

IEEE 802.1Q* VLANs

IEEE 1588 Precision Time Control Protocol

IEEE 802.3 2005* flow control support

Tx/Rx IP,TCP& UDP checksum offloading(IPv4, IPv6) capabilities control protocol(TCP),user datagram protocol

(UDP), Internet protocol (IP)

IEEE 802.1p*

TCP segmentation large send offload

MSI-X supports Multiple Independent Queues

Interrupt moderation

IPv6 offloading — Checksum and segmentation capability extended to new standard packet type

Adapter Product Features

Plug and play specification support

Intel I/O Acceleration Technology (Intel I/OAT)

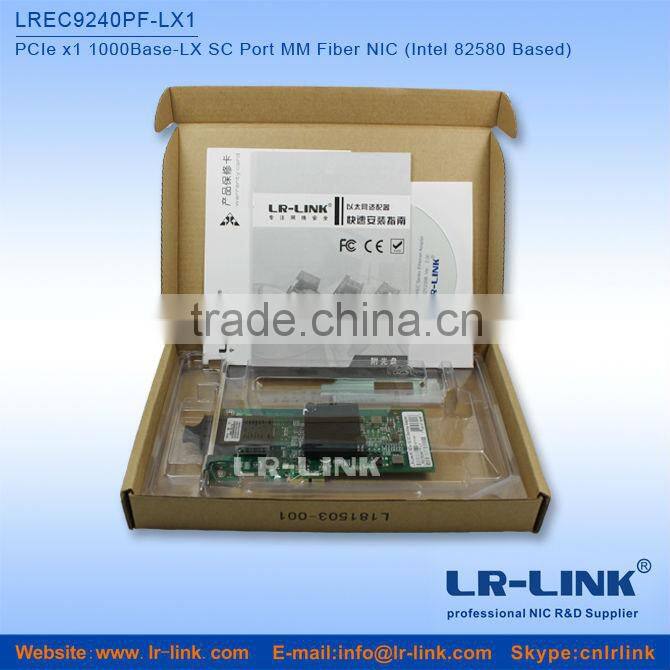

Ships with full-height bracket installed; low-profile bracket included in package

Technical Features

Data rate supported per port: 1000 Mbps

Bus type: PCI Express* 2.1 (5 GT/s))

Bus width: 1-lane PCI Express; operable in x1,x4, x8 and x16 slots

Interrupt levels: INTA, INTB, INTC, INTD, MSI, MSI-X

Controller-processor: Intel 82580 Gigabit Ethernet Controller

Power consumption (typical): 6.0 W

Storage temperature: -40 °C to 70 °C (-40 °F to 158 °F)

Operating temperature :0 °C to 55 °C (32 °F to 131 °F)

Storage humidity: 90% non-condensing relative humidity at 35 °C

Network Operating Systems (NOS) Software Support

*Windows XP
*Windows CE/5.0
*Windows Server 2000
*Windows 7 32-bit(64-bit)
*Windows Vista 32-bit(64-bit)
*Windows Server 2003 32-bit(64-bit)
*Windows Server 2008 32-bit(64-bit)
*Windows Server 2008 R2 32-bit(64-bit)
*NetWare NetWare 5.0/5.1/6.0/
*DOS
*Novell ODI
*Linux 2.4 series kernel and 2.6.x/3.x
*FreeBSD with the 9.x kernel.
*OpenUNIX 8.0 (Caldera), UnixWare 7.x
*Sun Solaris x86
