function generator ,digital signal generator

Specifications

Main Features:

·         Direct Digital Synthesis(DDS) technology,2 independent output channels

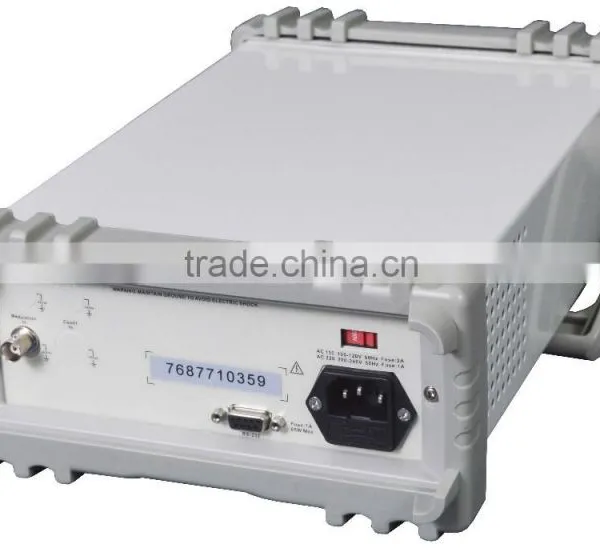

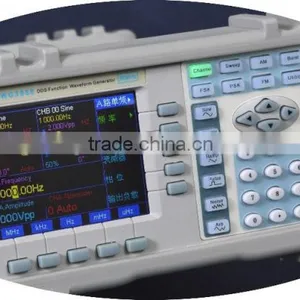

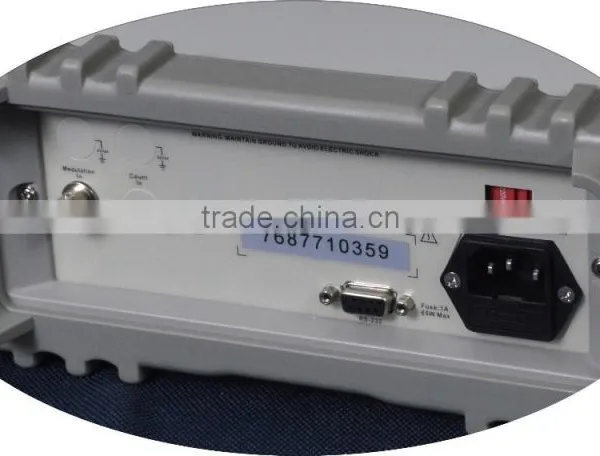

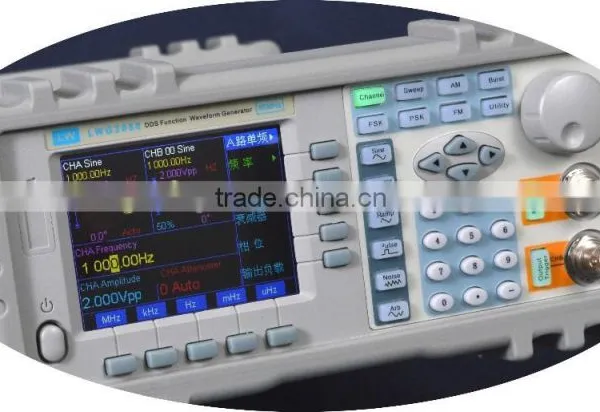

·         3.5-inch TFT display

·         32 kinds of standard or built-in fixed waveforms

·        Minimum stable output waveform: 1mV(50Ω)

·        Multiple modulation functions: FM,FSK,ASK,PSK

·         Frequency sweep,amplitude sweep and burst functions

·        Overvoltage,overcurrent,output short-circuit and reverse voltage protections

·         Optional parts:RS232 interface,frequency counter,power amplifier

Technical Specifications

u Output Characteristics of Channel A

Waveform Characteristics

Waveform type: 32 waveforms including: Sine, Square, Triangle, Ramp, Pulse etc.

Waveform length: 1024 pointsSample rate: 100MSa/s

Waveform amplitude resolution: 8bits

Sinusoidal harmonic rejection: ≥40dBc (<1MHz), ≥35dBc (1MHz~20MHz)

Sine wave total distortion: ≤1% (20Hz~200kHz)

Square rise/fall edge time: ≤35nsOvershoot: ≤10%

Square wave duty cycle: 1%~99%

Frequency Characteristics

Frequency range: Sine: 40mHz~Max. frequency (MHz)Other waveforms: 40mHz~1MHz

Frequency resolution: 40mHz

Frequency accuracy: ±(5×10-5+40mHz)

Frequency stability: ±5×10-6/3 hours

Amplitude Characteristics

Amplitude range: 2mVpp~20Vpp  40mHz~10MHz (high impedance)

  2mVpp~15Vpp10MHz~15MHz (high impedance)

  2mVpp~8Vpp15MHz~20MHz (high impedance)

Resolution: 20mVpp (amplitude>2Vpp), 2mVpp (amplitude<2Vpp)

Amplitude accuracy: ±(1%+2mVrms) (high impedance, true RMS, frequency at 1kHz)

Amplitude stability: ±0.5%/3 hours

Amplitude flatness: ±5% (frequency<10MHz), ±10% (frequency >10MHz)

Output impedance: 50Ω

DC Offset Characteristics

Offset range: ±10V (high impedance, attenuation 0dB)     Resolution: 20mVdc

Offset accuracy: ±(1%+20mVdc)

Sweep Characteristics

Linear sweep on frequency or amplitude.

Sweep range: free to set start point and stop point.

Sweep step: higher than any figure of resolution.

Sweep rate: 10ms~60s/step

Sweep mode: UP, DOWN, UP-DOWN

Manual sweep: step/time

Frequency Modulation Characteristics

Carrier signal: channel A signal

Modulation signal: internal signal of channel B or external signal

FM deviation: 0%~20%

Shift Keying Characteristics

FSK: free to set carrier frequency and hop frequency

ASK: free to set carrier amplitude and hop amplitude

PSK: hop phase 0~360°,  Max. resolution 1°

Alternative rate: 10ms~60s

Burst Characteristics

Carrier signal: channel A signal

Trigger signal: TTL_A signal

Burst count: 1~65000 cycles

Burst mode: Internal TTL, External, Single

u Output Characteristics of Channel B

Waveform Characteristics

Waveform type: 32 waveforms including: Sine, Square, Triangle, Ramp, Pulse etc.

Waveform length: 1024 pointsSample rate: 12.5MSa/s

Waveform amplitude resolution: 8bits

Square duty cycle: 1%~99%

Frequency Characteristics

Frequency range: Sine: 10mHz~1MHzOther waveforms: 10mHz~100kHz

Frequency resolution: 10mHz

Frequency accuracy: ±(1×10-5+10mHz)

Amplitude Characteristics

Amplitude range: 50mVpp~20Vpp (high impedance)    Resolution: 20mVpp

Output impedance: 50Ω

Burst Characteristics

Carrier single: channel B signal

Trigger signal: TTL_B signal

Burst count: 1~65000 cycles

Burst mode: Internal TTL, External, Single

u TTL Output Characteristics

Waveform Characteristics: Square, rise/fall time≤20ns

Frequency Characteristics: 40mHz~1MHz

Amplitude Characteristics: TTL, CMOS compatible, low<0.3V, high>4V
