2015 Latest Version 12 Mbps Contact IC Chip Card Reader Writer ACR38

2015 Latest Version 12 Mbps Contact IC Chip Card Reader Writer ACR38

Introduction:

The CCID smart card reader/writer is a USB full speed device, which is the interface for the communication between a computer and a smart card. It is designed for PC environment, ultimate smart card peripheral for a PC.

CCID reader is intended to be compatible with .NET Windows platforms being developed by Microsoft Corporation.

CCID is a key partner of PC as a smart card is widely a main component in network security and electronic payment system. Providing secured network computing environment by its data encryption function, the SDK package allows users to easily develop their own application to best meet the specific system needs.

Features:

  • USB full speed interface to PC with simple command structure

  • Read and write all microprocessor cards with T=0 or T=1 protocols

  • Supports SLE 4418/28/32/42 memory cards

  • Supports most common memory-based smart cards, including I2C bus protocol cards (from 1k bits up to

    1024k bits) and secure memory cards (Atmel AT88SC153 and AT88SC1608)

  • Support 1.8V. 3V and 5V MCU cards

  • Short Circuit Protection

  • Certificate of conformance:  ISO 7816-1/2/3, PC/SC, CE, FCC, Microsoft WHQL, EMV certified

  • ISO7816-1/2/3 compatible smart card interface

  • Support PPS (Protocol and Parameters Selection) with 1743 – 305200 bps in reading and writing smart cards

  • 768 bytes RAM size and 16K bytes ROM size

Typical Applications:

  • Home Banking and Home Shopping

  • Electronic Commerce

  • Checking the balance of account of re-loading an electronic purses

  • Network access control

  • S/W locking

  • Digital signature

  • Loyalty and promotions

  • Stored value

  • Identification

  • Ticketing

  • Parking and toll collection

Technical Specification:

Universal Serial Bus Interface

    • Type..................................USB v2.0 full speed, four lines: +5V, GND, D+ and D-

    • Power source......................From USB

Smart Card Interface

   • Standard............................. ISO 7816 1/2/3, T=0 and T=1

   • Supply current..................... max. 50mA

   • Smart card read / write..........speed 1743 – 305200 bps

   • Short circuit protection...........  +5V / GND on all pins

                  The presence of the smart card power supply voltage is indicated through a green LED on the reader

   • CLK frequency........................ 4 MHz

   • Card connector .......................Contact

   • Card insertion cycles................min. 100,000

Case

   • Dimensions..............................97mm (L) x 72mm (B) x 18.5mm (H)

   • Color.......................................Golden

Operating Conditions

   • Temperature............................. 0 - 50° C

   • Humidity.................................. 40% - 80%

Standard/Certifications

   • EMV Level 1, ISO7816-1/2/3, PC/SC, CE, FCC, Microsoft WHQL 98, ME, 2K, XP

OS

   • Windows 98, ME, 2K, XP, .NET

OEM

   • OEM-Logo possible, customer-specific colors, casing, and card connector

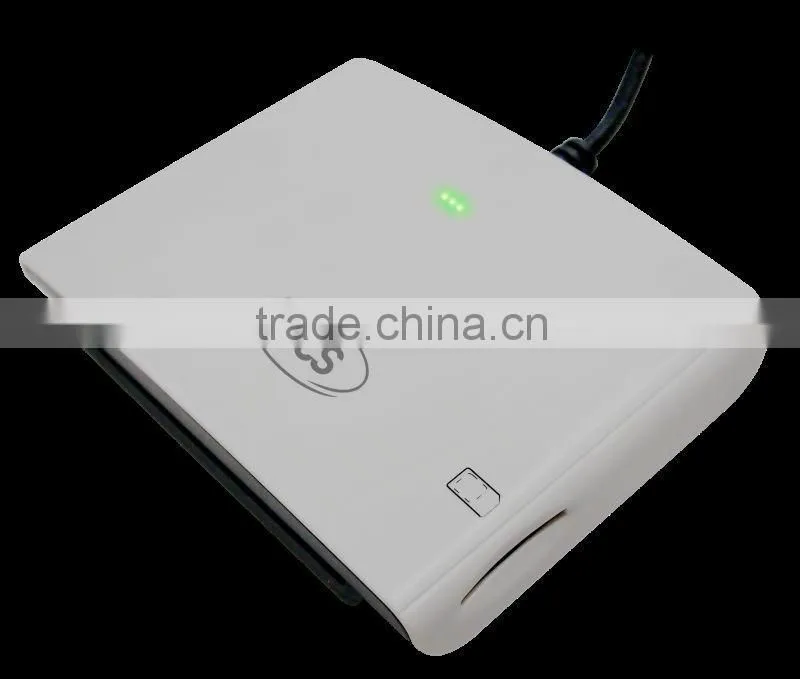

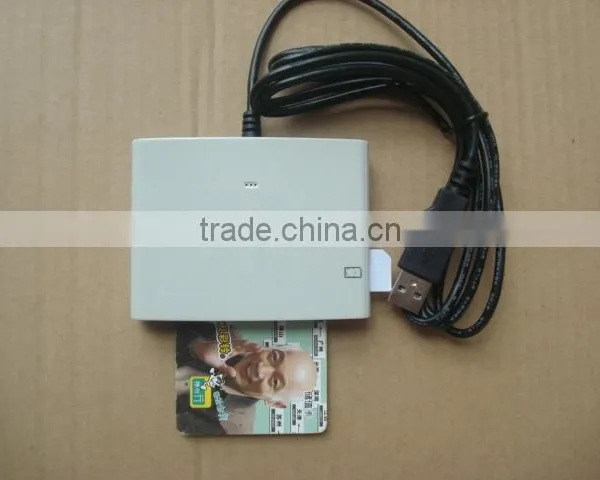

IMAGES:
