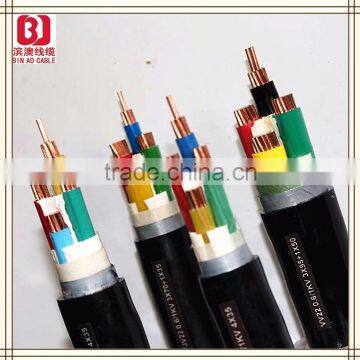

SWA/Cu conductor XLPE insulated PVC sheathed power cable

SWA/Cu conductor XLPE insulated PVC sheathed power cable

Construction:

Conductor: Solid or stranded copper
Insulation: Cross-linked polyethylene (XLPE) or Polyvinyl chloride (PVC)
Filler: Polypropylene filament with lapped binding tape
Binder: Binding tape
Inner sheath: Polyvinyl chloride (PVC)
Amour: Galvanized steel wire armored(SWA) or steel tape armored(STA)
Sheath: Polyvinyl chloride (PVC)

Nominal Section:
Area(mm2) :1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800

Using Attributes:

1. Rated Voltage 1kV

2.The highest temperature of cable conductor: PVC insulation 70℃,XLPE insulation 90℃

3.In short circuit (the longest duration is no more than 5S)

4. laying temperature of cable

As to PVC insulation or sheathed cable,ambient temperature under installation should not be below 0℃

5.The minimum bending radius of cable when installed

6.Properties of  PVC Power Cable

1)The long-time permissible working temperature of cable conductive core is not more than 70 degrees.

2)During short circuit (max permanent time is not more than 5 seconds), the max temperature of cable conductor is not more than 165°C.
3)The difference level of laying cable is not restricted.When laying the cable,ambient temperature is not lower than 0°C.
4)They have good chemical stability,and properties of acid resistance,alkali resistance,salt resistance,oil resistance,solvent resistance and flame resistance.

 7.Properties of XLPE Power Cable

1)The highest allowed operating temperature of conductor for long-term working is 90 degrees.

2)In short circuit (Max long term is no more than 5 seconds). The highest temperature for conductor is no more than 250 degrees.

3)The cable is laid without horizontal drop limit. The environment temperature should be no lower than 0 when lay. Otherwise it should be preheated.

4)Excellent electrical performance, resistance to chemical corrosion.

5)Can stand advisable traction when laid.Can stand traction from Outside.Left low smoke halogen-free after burned.Retard the burning of the cable.

More products for you to choose:

Specification Drawing :

Product Packaging:

Wooden or iron drum or as customer's requirement
