YK60 Pharmaceutical Oscillating Granulator

Specifications

1.Can be widely used as crushing force of the material to be present ready-made particles
2.Excellent Quality
3.Fast Delivery

YK 60 Pharmaceutical Oscillating Granulator







Description

________________________________________________________________________

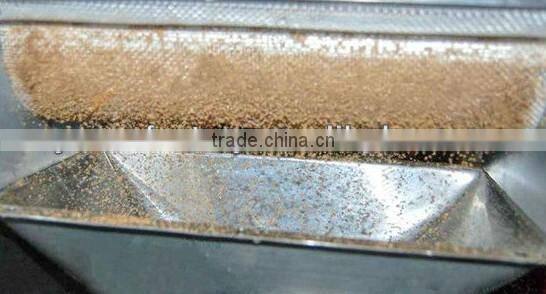

lThe machine uses the rotating of the rotary cylinder, and grinds the wet powder  material into particles through screen mesh. It can be widely used as crushing force of the material to be present ready-made particles.





l2.The machine could grind the mixed powder materials used for chemicals into particles, and then the machine makes the particles into pill-medicine after dying. Also the machine could crush the medicine blocks formed in storage or medicine blocks formed in the chemical processing into particles. And in food industrial zones, the machine could be used to process items like candies, sugar mixture, as well as malt milk, etc.. Furthermore, the machine can be used in other industries to make materials such as ceramics, plastics, etc. into shaped particles.





l3.The machine can not be used to grind or crush solids, liquids and pastes.





l4.The user is required to choose the screen mesh numbers based on the required particle size.





Specification

_____________________________________________________________________





Drum Diameter(mm)	60
Effective Length of the Drum(mm)	184
Forward-inverse rotation frequency(r/min)	46
Length and Width of the hopper side(mm)	210×210
Production Capacity:
Dry Products(Kg/h)	30
Wet Products(12mesh)(Kg/h)	20
Supplement Power:
Power(Kw)	0.25(380V),0.55(220V)
Speed(r/min)	1440
Frequency(Hz)	50
Voltage(V)	220/380
Net Weight(Kg)	75
Length×Width×Height(mm)	460×550×570

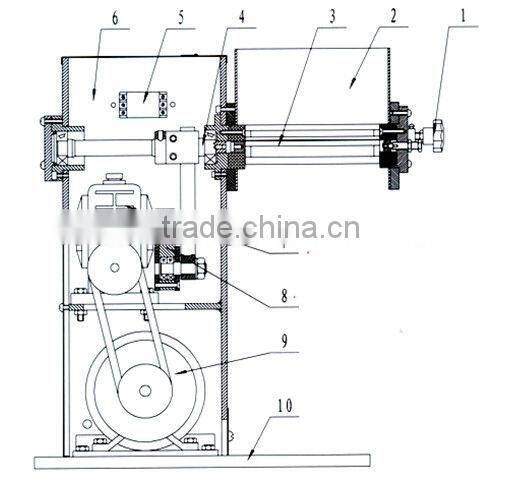

Machine Contour

______________________________________________________________













1,Roll screen pipe components  2,hopper changing spout   3, hobbing cutter  4,ransmission parts(a)   5,capacitor   6,machine box   7, speed reducer  8,transmission parts(b)   9, motor 10,base

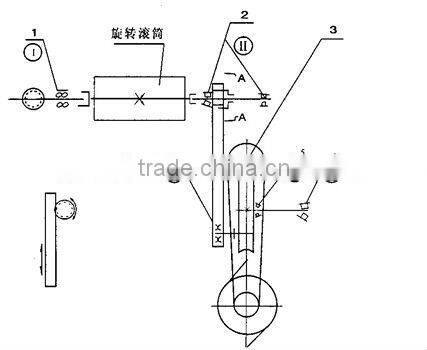

Transmission Principle

______________________________________________________________









Structure Instructions



______________________________________________________________





lThe machine body is an independent cube, composed of bearing frame, gear box and engine base. The hopper charging spout is connected with the bearing frame, stretching outside the machine body. The stretching-out engine base front can make the machine be placed broadly and stablely, therefore, no installation work is needed, and the machine could be arbitrarily placed for use.

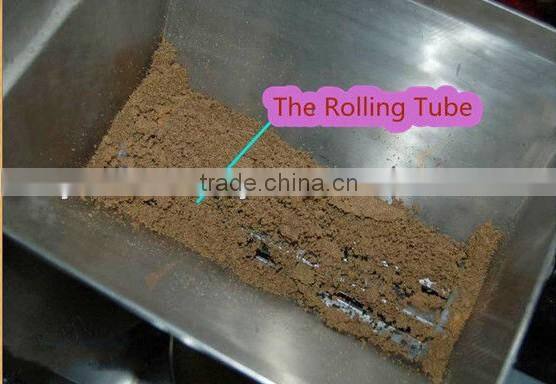

l2.Particle manufacturing device: The rotary cylinder lies below the hopper changing spout, with a bearing support in front and behind the cylinder. It works, by the rotating of the gear racks, making forward-inverse rotations. The front bearing pedestal of the slide is flexible, the user only to need screw out there screws to take out the front bearing pedestal and the rotary cylinder.





l3.Screen pipe clamp: It is installed on both sides of the rotary cylinder, made of steel pipes. With a long slot in the middle, the rotary hand wheel wraps the screen on the outer circle of the rotary cylinder, with a ratchet supporting the hand wheel gear; the tightness of the clamp could be adjusted.





l4.Speed reducer: the use of worm gear drive is adopted; the transmission ratio is 1:30. Lubrication oil can be stored in the box to make the gear lubricated and run without making noises. The shaft ends are equipped with eccentric crank to make the gear racks make reciprocating movement, and the ratch’s meshing gear shaft rotates forward-backward repeatedly.





l5.Engine base motor: The motor is installed inside the case body. If any adjustment of the motor is needed, open the front and back cover to adjust the motor and the motor base plate.

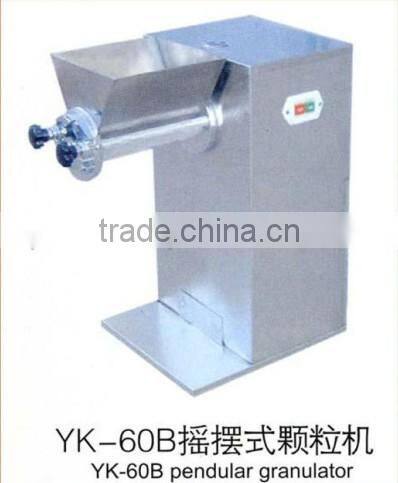

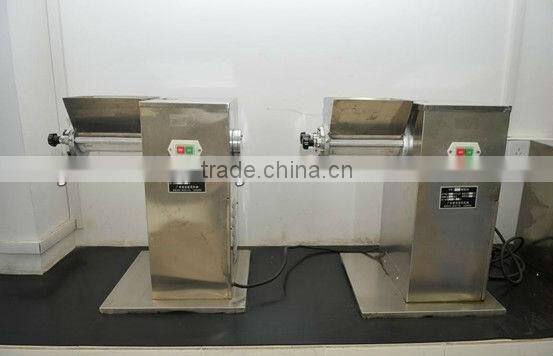

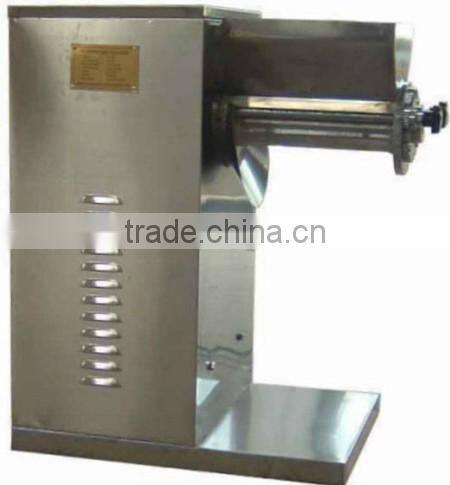

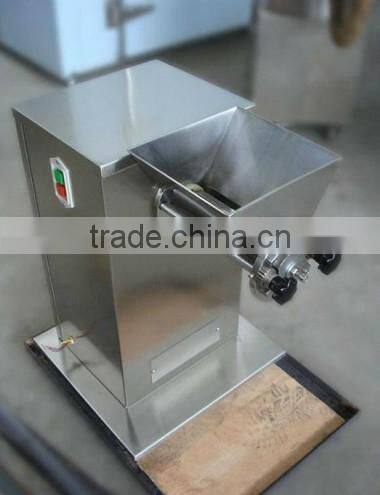

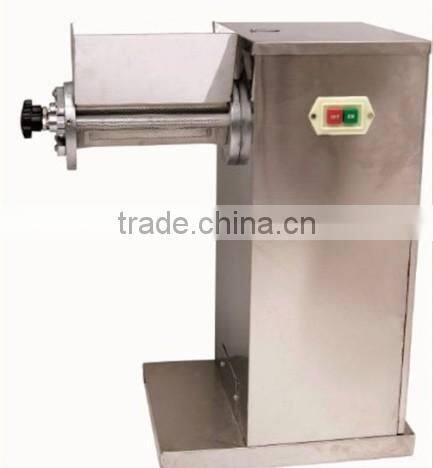

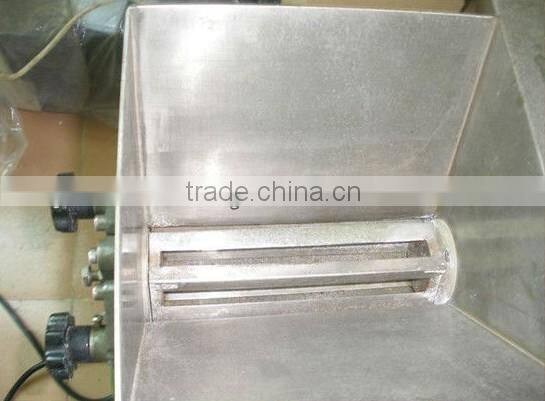

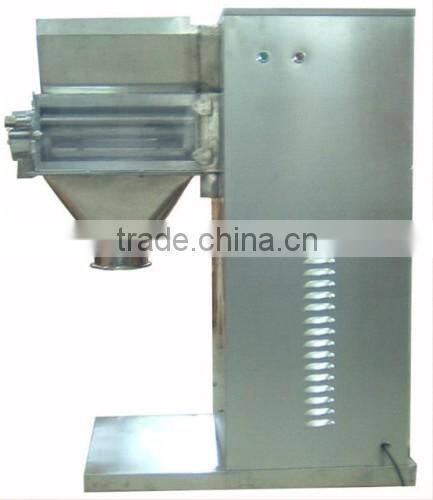

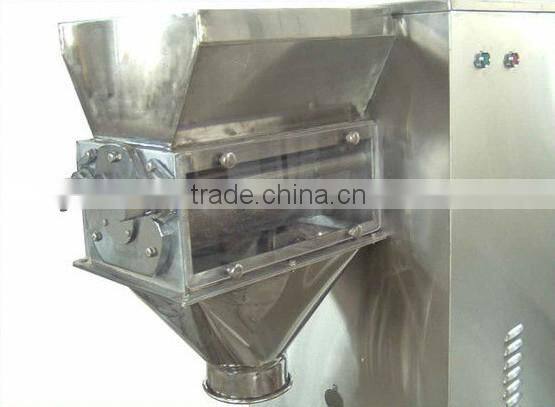

Machine picture
