Geophone

Specifications

High precision,
Lighter & Easily movable,
Very sensible,
New Geophone.

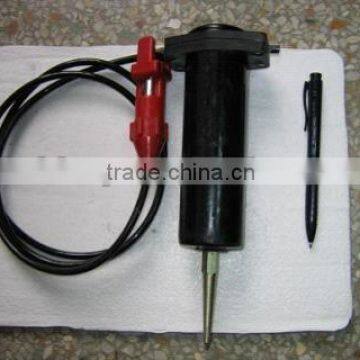

This geophones for oil and gas exploration and vibration monitoring, it is on the basis of the principle of magnetic suspension. And it is lighter, easy to move and high precision.











Because no spring is needed in the magnetic suspension geophones, the novel geophone is very sensible and covers a wide frequency range of monitoring. One magnetic suspension sensor is capable of replacing parallel and series combinations of several electromagnetic geophones. The technical parameters are listed as followings:





single-channel single detector to receive the oil seismic signal

Resonance frequency: 3.2 (Hz)

Probing frequency region: 4-450 (Hz)

High Dynamic Range: more tha130dB

Velocity sensitivity: 225 (V/ms-1)

Damping ratio: 0.4

Nonlinearity: <0.1%

Output impedance: 5350 (Ω)

Size: Φ50×168 (mm)

Wight: 625 (g).



The figures as follows represent the results obtained by means of the traditional electromagnetic geophones, the MEMS geophones, as well as the novel magnetic suspension geophone. The Magnetic Suspension Geophone is the Best One.







About the Geophone, our product is Novel Magnetic Suspension Geophone, the Probing frequency region of our product is 4-450 (Hz), One piece of our Novel Magnetic Suspension can replace 12-24 pcs combinations of 4.5Hz or 14Hz or someelse Electromagnetic Geophone. It is reduce the labor intensity, and improve efficiency. It is the best geophone in the market now.



And our Magnetic Suspension Geophone have used in the SINOPEC EXPLORATION SOUTHERN COMPANY, East China Bureau of Petroleum's No.2 and No.5 and No. 6 Geophysical Exploration Brigade, Shengli Oil Field, Jianghan Oil Field. I think that our product is good used in the field.
