  HEBI WANFENG

• Established in 1985, have more than 30 years manufacturing experience on producing
• mine hoist.
• Its registered capital is 1.8 Billion RMB.Total area 100,000 squre meter. With  four large standard and advanced workshops, one modern Scientific research building.
• We have more than 300 staff, including 30 professional designers, 5 Senior Professional
• technicians ,and 10 Middle Professional Technicians.

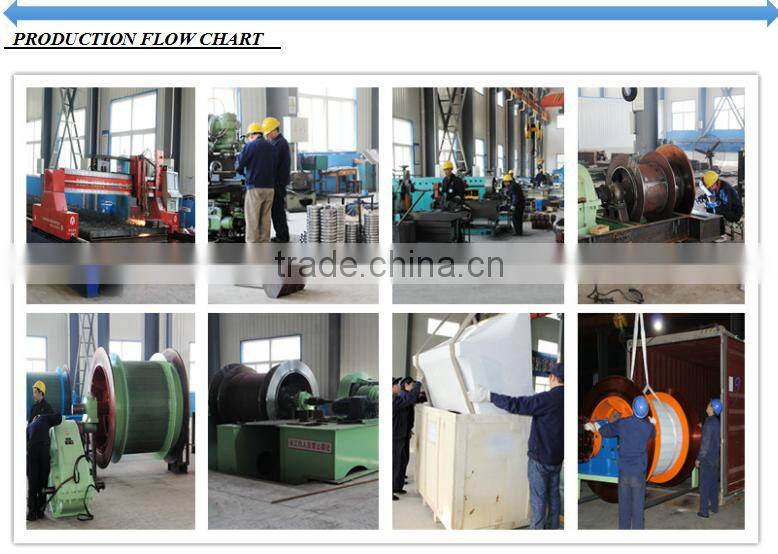

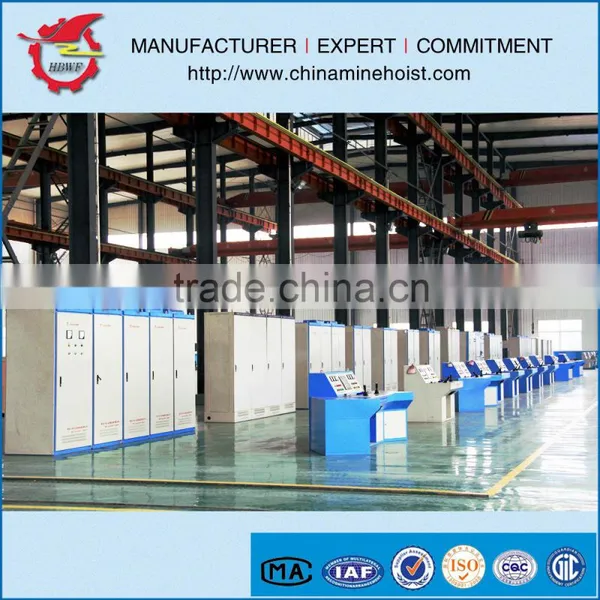

• There are electric, hydraulic, machining, welding, assembly and other modern production workshops. We introduced high precision efficiency mechanical processing equipment,
• Structural parts are cut from automatic cutting machine. The key components are
•  processed by CNC lathe, CNC milling machine processing.
• The company has passed ISO9001 international quality management system certification. We have more than one hundred kinds of products have passed AnBiao national mine
• safety sign center certification, and won the "national mechanical and electrical
•  (mining hoister) products fixed point enterprise" and " "Contract First, Credit First
•  Enterprise " as our honorary title .

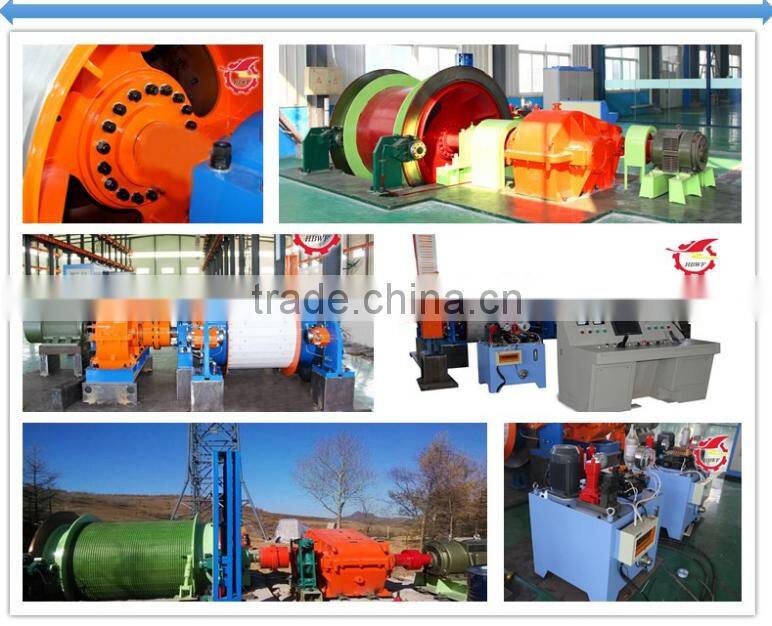

•  Produce mine hoist equipment with all series : JTK type, loading weight from 1ton to 2
•  tons, JTP type with loading capacity from 3 tons to 4.5tons, JK type loading weight from 6tons to 17tons, all the three types can be made with double drums according to customer
•  demands. The hoist equipment manufactured with mechanical and electrical system,
•  electrical system with PLC frequency inveter control system which is safety and easy for operation.

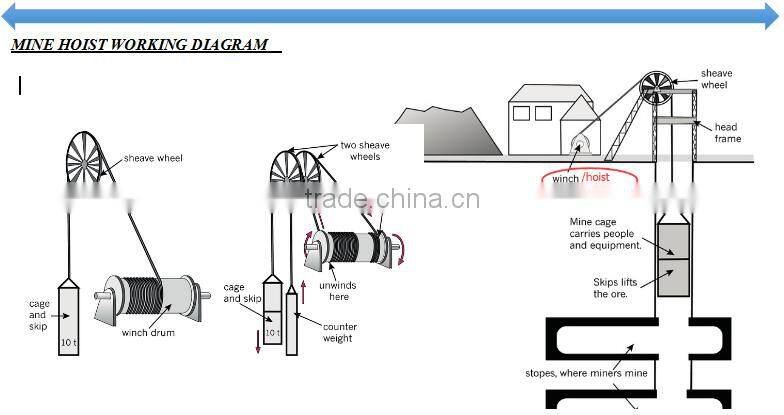

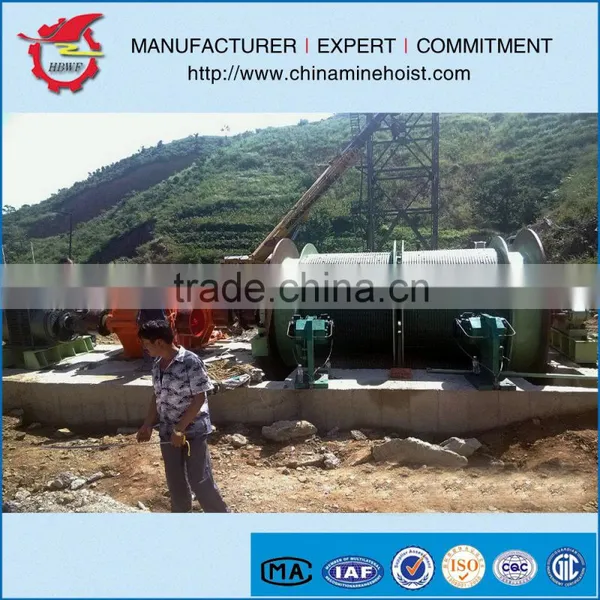

This series hoisting winch are mainly used for mine shaft and inclined shaft to lift coal,ore,

waste rock as well as lifting personal,materials,tools and equipment. The principle axis unit used

 split or intergral type flexible struction drum and the drum suffers force uniformly with big

 strength. Disc brakes are rear mounted fuel  tank with flexible action. The hydraulic can delay

 secondary brake,and it can be automatically released in wellhead .Double -drum hoisting

machine has rope-adjusting cluth with radial teeth.Transmission parts can be equipped with

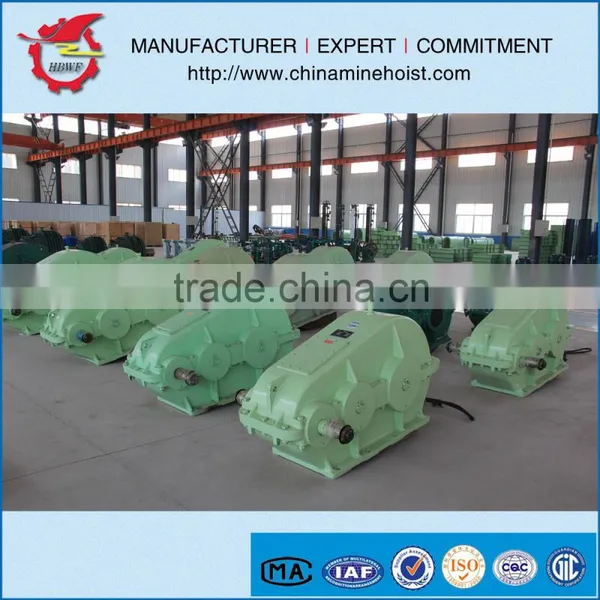

planetary reducer or parallel axis hardened reducer.Electrical parts has necessary protection

and interlock device,and user can choose PLC electrical controller and frequency speed-changing electrical controller.Dynamic braking is also available on request.

 We will appreciate much if you can give us some details below.

1. Usage of machine (mine or something else)
2.Lifting workers or materials
3.The loading capacity
5.Depth of mine(angle if inclined)
6.Dia. and width of drum
7.Dia. of the rope
8.Lifting speed you want (m/s)
9.The power and voltage of motor
10.The electrical control system.

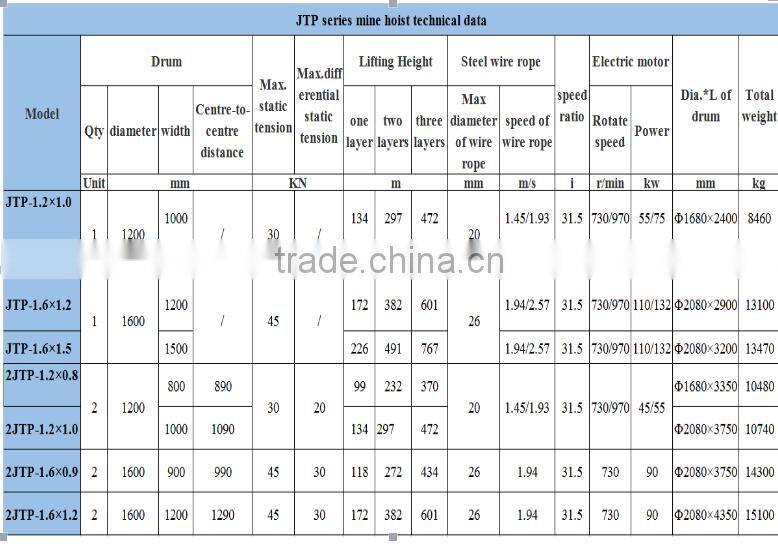

JTP type mine hoist features:

1. Loading weight from 3tons to 4.5tons.

2. Lifting height from 100m to 767m.

3. Can be produced with both single drum and double drums.

4. The speed can be adjusted according to customer demands.

5. Electric control system with PLC frequency inverter control. Keep safety of workers.

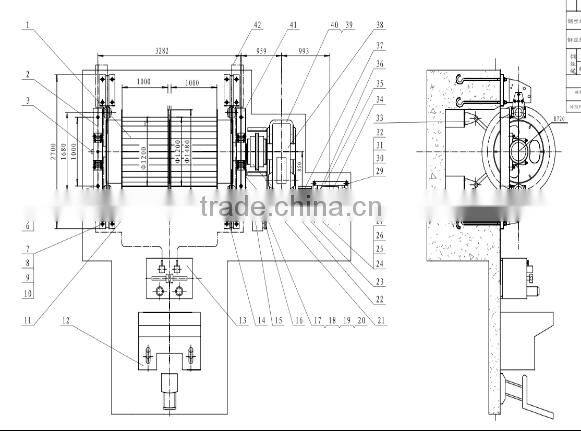

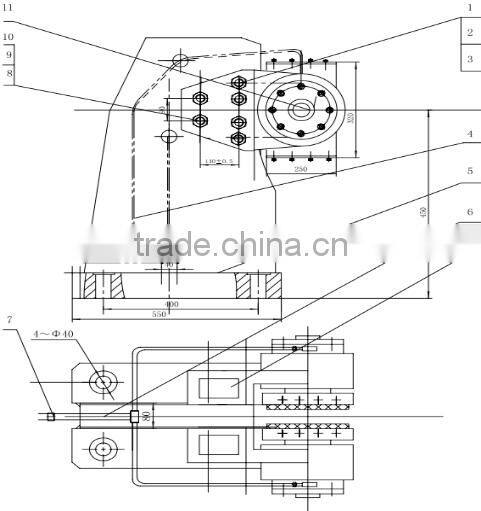

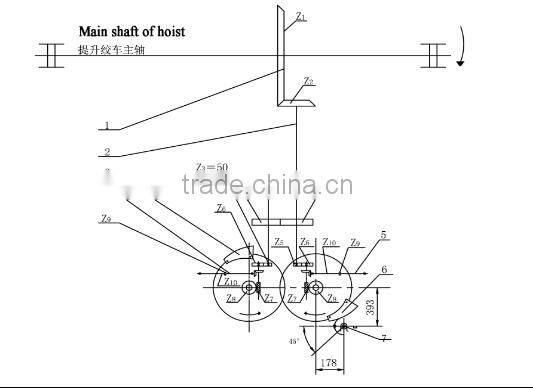

The equipment overview drawing
