Specifications

1) Cellular 3g wireless industrial Router
2) Single sim card slot
3) LAN RJ45*1+WAN RJ45*1/ LAN RJ45*2
4)DIO port *2

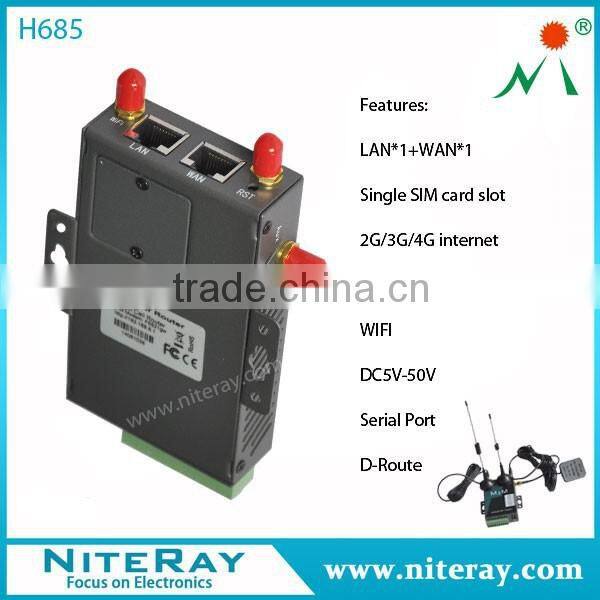

 Industrial 3G/4G wireless wifi router with one SIM Card slot

Product Introduction

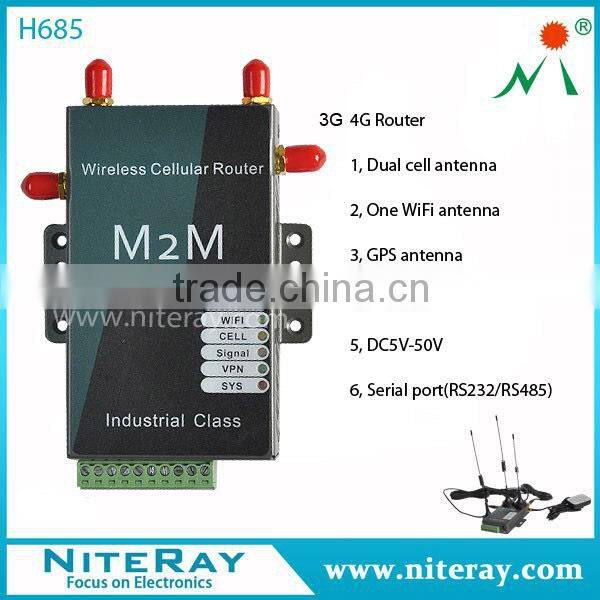

The H685 series Cellular Router designed for establish a 2G/3G/4G cellular and WiFi wireless network and share a cellular broad band Internet connection. The H685 series Cellular Router enables users to quickly create a secure WiFi (802.11 b/g/n) network and provide access to the Internet using a cellular network. By connect to cellular mobile network; an Internet connection can be accessed and shared virtually anywhere within a wireless broadband network.mobile data products are widely used in more than 50 countries and regions, and more than twenty industrial fields, such as power control, water schedule, traffic, oil field, weather forecast, environmental protection, street lamp control, post, bank and many other areas.



VPN(PPTP, L2TP, IPsec, GRE), SNMP; DDNS, DHCP, NAT/NAPT, Web, Auto-dial, always online, watch-dog, POE;
Cellular/WAN RJ45/WiFi Client supports cold failover.
Option feature:
1) WiFi 802.11b/g/n (working as AP, Bridge Repeater, client)
2) GPS
3) Serial port for DTU feature (Serial to Cellular Gateway), RS232 or RS485 to select one
4) DC input 5V~50V (default is DC5V-40V)
5) dynamic route (D-route) for RIP, OSPF, BGP, Zebra
6) DIO port *2 (only output, no input)
7) Cellular/WAN RJ45 hot failover (for this version, Spec and pricing is different. Please query for dedicated specification)

Industrial Application

( 3G/4G wireless router design for industrial application)



l Remote Data Monitor and Control

l CCTV, security surveillance

l Water, gas and oil flow metering and schedule

l AMR (automatic meter reading)

l Power station monitoring and control

l Remote POS (point of sale) terminals, ATM,

l Traffic signals monitor and control, Traffic info guidance

l Oil field, weather forecast, environmental protection, street lamp monitoring and control

l Early Warning of Mountain Torrent

l Fleet management

l Power distribution network supervision

l Central heating system supervision

l Weather station data transmission

l Hydrologic data acquisition

l Vending machine

l Telemetry, SCADA

l Vehicle logistics and diagnostics controlling

l Parking meter and Taxi Monitor

l Telecom equipment supervision (Mobile base station, microwave or optical relay station)

 3G 4G router Specification



Wireless
Compatible Mobile Networks	UMTS WCDMA (HSUPA/HSDPA/HSPA/HSPA+)
	GSM EDGE/GPRS
	CDMA1x
	CDMA EVDO Rev 0, Rev A, Rev B
	TD-SCDMA/TD-LTE
	TD-SCDMA/TD-LTE
Cellular Frequency	UMTS/HSPA/HSUPA/HSPA/HSPA+(WCDMA/FDD):850/1900/2100 MHz, option for 850/900/1900/2100Mhz/AWS;
	3G TD-SCDMA: 2010~2025MHz/1880~1920MHz
	3G TD-SCDMA: 2010~2025MHz/1880~1920MHz
	CDMA1x/EVDO: 800/1900Mhz, option for 450Mhz;
	4G FDD LTE:
	Band 1--2100Mhz
	Band 2--1900Mhz
	Band 3--1800Mhz
	Band 5—850Mhz
	Band 7--2600MHz
	Band 8--900Mhz
	Band 12—700Mhz
	Band 13--700(B13)Mhz
	Band 17--700(B17)/AWS
	Band 20--DD800Mhz
	4G TDD LTE:
	Band 40 -- 2300Mhz
	Band 39 – 1900Mhz
	Band 38--2600Mhz
Bandwidth	HSPA+: Downlink 21/42Mbps, Uplink 5.76Mbps;
	HSPA: Downlink 14.4Mbps, Uplink 5.76Mbps;
	HSUPA: Downlink 7.2Mbps, Uplink 5.76Mbps;
	HSDPA: Downlink 7.2 Mbps, Uplink 384k bps;
	WCDMA/UMTS: Downlink/Uplink 384 kbps;
	EDGE: Downlink 384 kbps, Uplink 118 kbps;
	GPRS: Downlink 108 kbps, Uplink 42.8 kbps;
	CDMA1x: Downlink/Uplink 153.6kbps;
	CDMA EVDO:
	Rev B: 14.7Mbps downlink, 5.4Mbps uplink
	Rev A: 3.1Mbps downlink, 2.4Mbps uplink
	Rev O: 2.4Mbps downlink, 153.6kbps uplink
	4G LTE: Max. 100Mbps downlink, 50Mbps uplink
	3G TD-SCDMA: 2.8Mbps
Main Features and Performance
SMS/Voice	SMS/Voice call to control router to be online, offline, reboot and status monitor; SMS is default feature, Voice is option
GPS (Option)	GPS (Option)
DTU (Option)	With DTU feature (Serial to Cellular Gateway feature, RS232 or RS485 port option).
VPN	PPTP, L2TP, IPSec, GRE, Tunnel(PPTP server, PPTP client, L2TP client, IPSec client, IPsec server)
OpenWRT (Option)	OpenWRT (Option)
VRRP (Option)	VRRP (Option)
SNMP	Support multi-LAN IP address, support two IP address
Wi-Fi	Optional, 802.11b/g/n; 150Mbps default. 300Mbps optional. Can be used as AP and client; Frequency from 2.4GHz to 2.483GHz,Access Points, Routers and Gateway Server Applications, wireless up to 254 PC users
POE	Optional for LAN/WAN RJ45
DHCP Server	Yes
Interface
LAN/WAN	1X 10/100M LAN port (RJ45 interface)
	1X 10/100M WAN port (RJ45 interface)
	(WAN RJ45 can convert into LAN RJ45 to get 2 LAN RJ45)
	WAN ports support Cell/Static IP/DHCP/PPPoE (on demand, keep alive, schedule, manual)

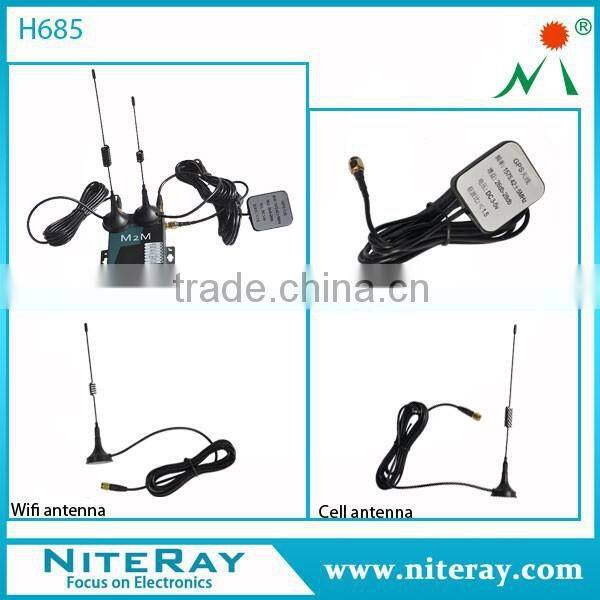

Antenna	2 antenna for Wi-Fi (detachable, SMA interface * 1, Internal *1)
	3 antenna for Cellular and GPS (detachable, 50Ω SMA female interface), Cellular support diversity receiving (MIMO) option

















Router Dimensions:

PCBA: 96mm x 56mm x 14mm



With case: 100mm x 60mm x 21mm



Router Weight:

220g (not including the antenna)

330g (including the antenna)

650g (including all accessories, without package)



Warranty



1 Year default. Option extends to 5 years maximum.





Package Contents



H685 Series wireless Router



CAT5e Ethernet Cable



Power Adapter



Antenna



Others depends on option features
