(3G / HD/ SD–SDI TO Repeater)

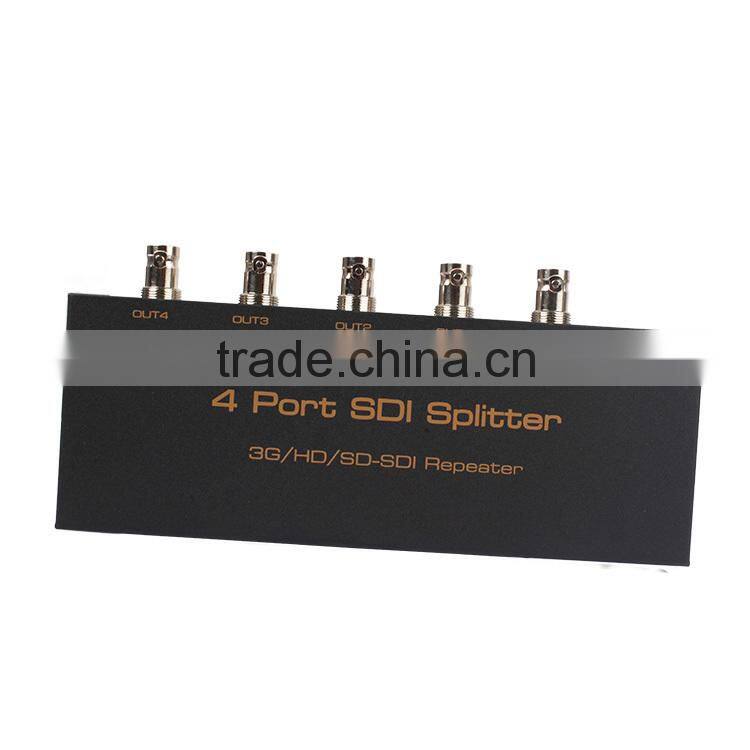

The 4Port SDI Splitter can easily distribute one SDI signal to two SDI Compliant Displays without any loss of signal, distortion and delay. It supports SD-SDI,HD-SDI and 3G-SDI format signals; also it can do amplify to the SDI signal.

FEATURES

l One Signal distribute to four SDI signal out.

l Support SD-SDI, HD-SDI and 3G-SDI Video Format.

l SDI Supports1080P/1080I/720P/576I/ 480I Video Resolution.

l Support SDI transmission Speed: SD-SDI:270MbPs,HD-SDI:1.485GbPs and 3G-SDI: 2.97GbPs.

l Supported Max Cable Length(SYV-75-5):SD supports up to 400m,HD supports up to 200m, 3G supports up to 80~100m(Note: The cable length will depend on the cable spec)

l Support deep color 8bit, 10bit, 12bit

l Support up to 3G-SDI

l Audio and Video Output Simultaneously

l Support Clock Recovery

l No Any Drive Need, Support Hot-Plug, Plug and Play

l Wide voltage input, It can support DC 5V~ 12V input

 PACKAGE CONTENTS:

1,Main unit           1PCS

2,5VPower Adaptor    1PCS

3,one pc of Manual    1PCS

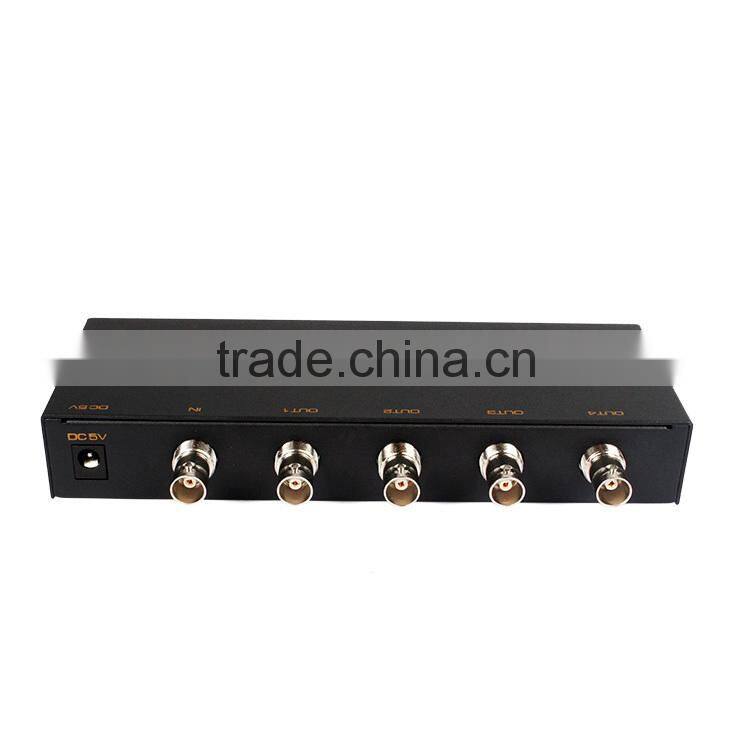

1. To use one coaxial cable to connect the SDI source with the SDI Input port of the splitter.
2. To use the coaxial cable to connect the SDI display with the SDI output port of the splitter.
3. To connect the power adaptor with the SDI Splitter.

SPECIFICATIONS:                                     …   SDISP0104

Support SDI Format………………….…………………………….SD-SDI,HD-SDI and 3G-SDI

SDI resolution…………………………………………..….……...... 1080P/1080I/720P/576I/ 480I

Support video color format ……………………...…………...….……..8bit/deep color 10bit,12bit

Audio Signal……………………………………………………………………………… SDI Built-in

SDI baud rate…………………...……………………..……270Mbps,1.485Gbps and 2.97Gbps

Coaxial cable Characteristic impedanc…………………………………………………………75Ω

Max working current……………………………………………………..…………....300mA/DC 5V

Power adapter format……….…Input: AC (50HZ, 60HZ) 100V-240V; Output: DC5V~12V/2A

Operating Temperature range……..…………….……….…………………………… -10 to +55℃

Storage Temperature range…………………………………………………………… -20 to +60℃

Operating Humidity range…………………………….….……….10 to 90%RH (No Condensation)

Storage Humidity range……………………………..….……….…5 to 95%RH (No Condensation)

Dimension (L x W x H)……………………………….…. ………………………. 68 X93.8X28 (mm)

Weight…..………………………………………………………..………………….. ……………143g
