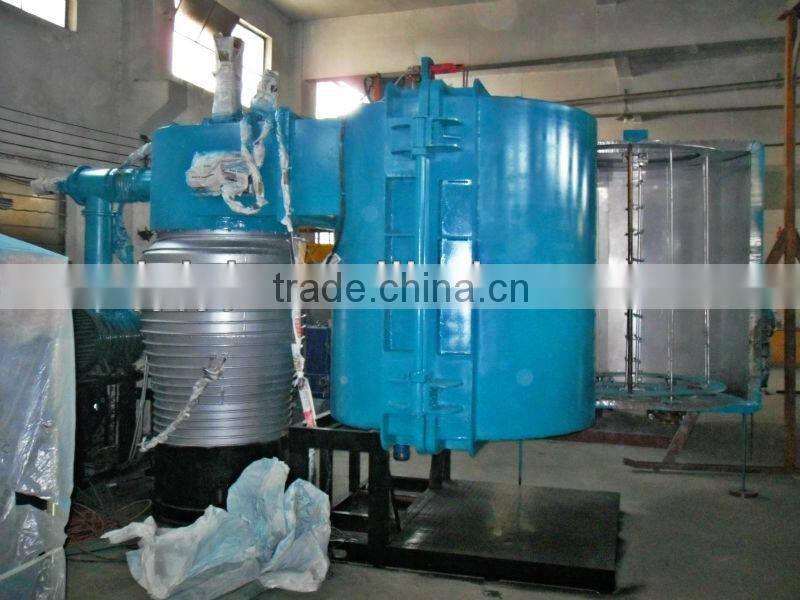

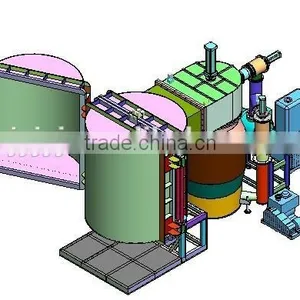

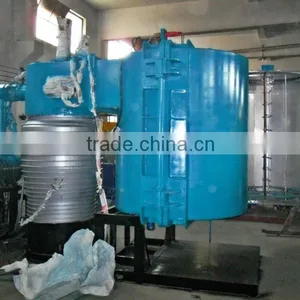

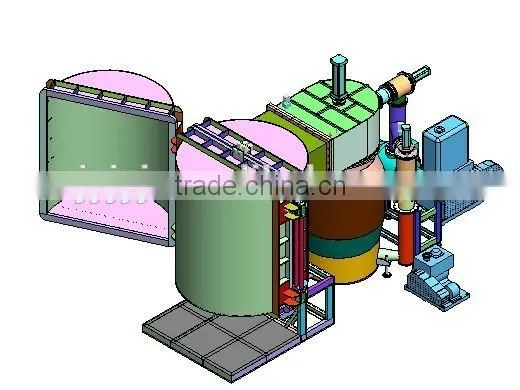

Aluminum Evaporation Vacuum Coating Machine

Serial

number

Name

specifications

qty

unit

1

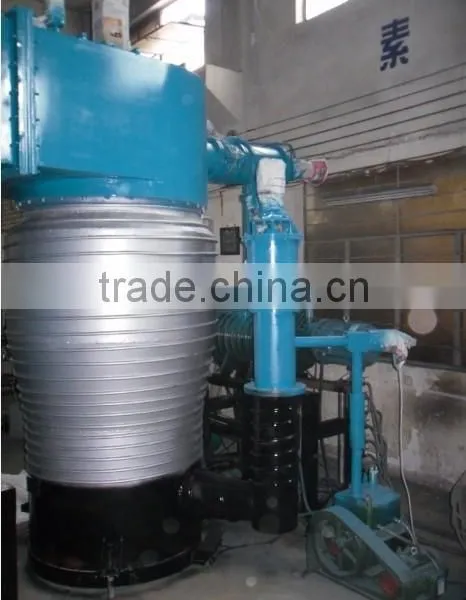

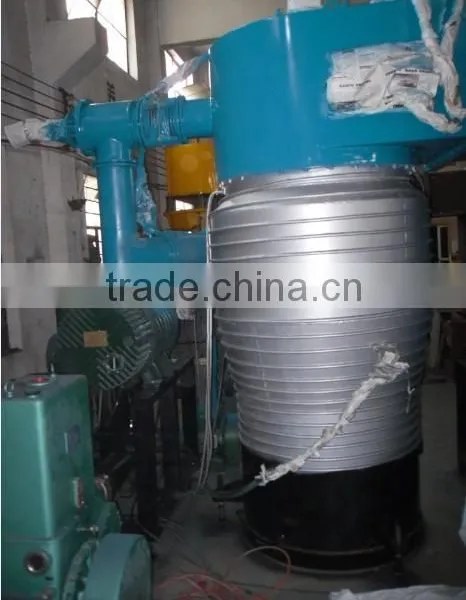

Pump

system

H-150 mechanical pump (zhejiang)

1

set

2 X-15 maintain pump (outdoor)

1

set

ZJY-600 roots pump (Shanghai)

1

set

KT-800 diffusion pump

1

set

2

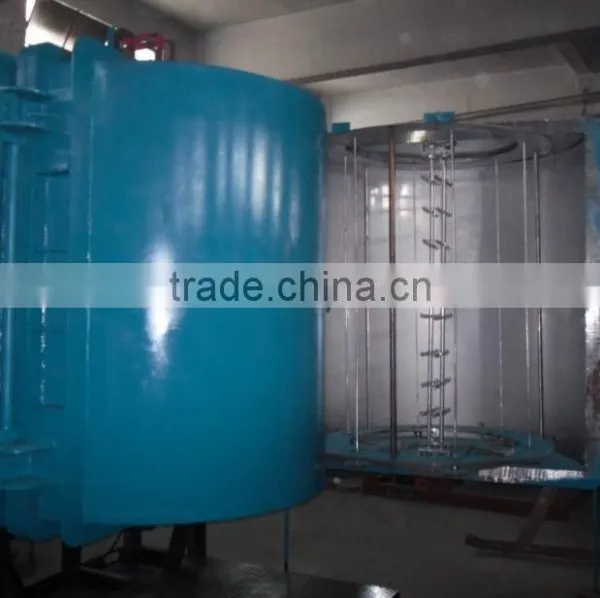

Vacuum Chamber

1400 mm * 1600 mm

1500mm* 1800mm

1600mm*

1800mm

1800mm*

2000mm

  1

set

 using Q235 carton steel materials , turn frame 2 sets, match a watch window

3

Valve line

Pipeline as stainless steel materials, vacuum valve for carbon steel.

1

set

4

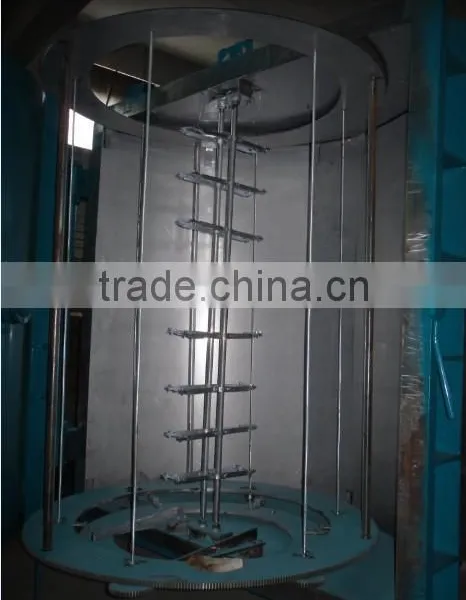

Workpiece rotate

system

1, steamed plating rotating way: common rotation type 2 groups.

2, common rotation type of effective size:

Phi 600 x 1700 mm (diameter × length) 6 axis

3, and turn to drive the motor power: 0.75 KW one. (variable frequency speed regulation)

1

set

5

Measurement control instrument

 HY-9940-B composite vacuum measuring instrument

1

set

7

Electric

Control

system

 Germany Siemens PLC + kunlun the state 10.4 "hand touch screen automatic control operation.

1

 set

8

power

33KW/12V

Evaporation transformer 33 KW / 12 V

1

set

9

Protection function

Equiped hydraulic pressure loss, gas pressure loss, automatic alarm and interlock function.

1

set

10

  spare parts

The instruction for use, plane installation drawing, circuit connecting diagram,

Spare parts list, technical parameters acceptance list

1

set
