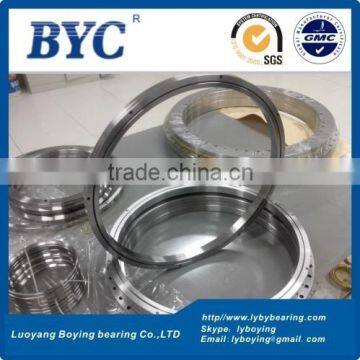

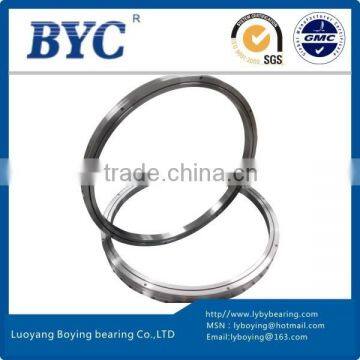

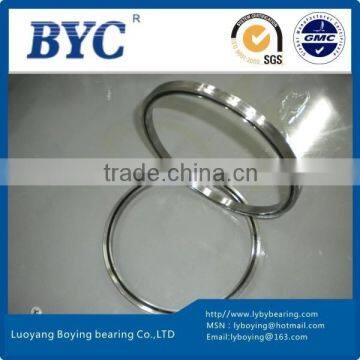

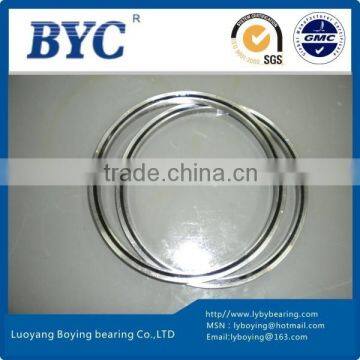

RA19013 Crossed Roller Bearing|thin Section Bearing|pick Bearing Size for Robotic

RA19013 crossed roller bearing|thin section bearing|pick bearing size for Robotic

(Separable Outer Ring Type for Inner Ring Rotation)

Based on model RB series, this model is a light and compact type with the thinnest possible inner and outer rings.RA series cross roller bearings is optimal for location where weight reduction and downsizing are required, such as the hand swiveling unit of robots and manipulators.

RA series cross roller bearings:

RA10008 RA11008 RA12008 RA13008 RA14008 RA15008 RA16013 RA17013 RA18013 RA19013 RA20013

Structure features of RA19013 crossed roller bearing:

With the Crossed roller bearing, cylindrical rollers are arranged crosswise, with each roller perpendicular to the adjacent roller, in a 90°V groove, separated from each other by a spacer retainer.  This design allows just one bearing to receive loads in all directions including, radial, axial and moment loads. Since the Crossed Roller bearing achieves high rigidity and the precision can reach up to P4.P2,despite the minimum possible dimensions of the inner and outer rings,it is optimal for applications such as joints and swiveling units of industrial robots, swiveling tables of machining centers, rotary units of manipulators, precision rotary tables, medical equipment, measuring instruments and IC manufacturing machines.

Rotation accuracy:

The spacer retainer fitting among cross-arrayed rollers prevents rollers from skewing and the rotation torque from increasing due to friction between rollers. Unlike conventional types using steel sheet retainers, RA19013 crossed roller bearing does not cause displacement or locking of rollers and provides a stable rotation torque. Since the inner and outer rings are designed to be separable, the bearing clearance can be adjusted. In addition, highly accurate rotary motion is ensured through adjusting the bearing clearance to provide a preload.

Usage characteristics

The inner and outer rings, which are separable, are secured to RA19013 crossed roller bearing body after the rollers and spacer retainers are installed. This procedure prevents the rings from separating from each other.  Thus, it is easy to handle the rings when installing this type.
