High Quality Double Shaft ZPS-900/1200 Tire Shredder /tyre Recycling Machine

rubber power production line

( 1000KG/HOUR FOR 10-30 MESH RUBBER POWDER)

1. GENERAL

This production line including main machine and accessorial equipment, it is used for recycling waste tire and other waste rubber (steel tyre  and textile tyre), the final product are  rubber powder ,fiber and ste

2.  Details of each machine

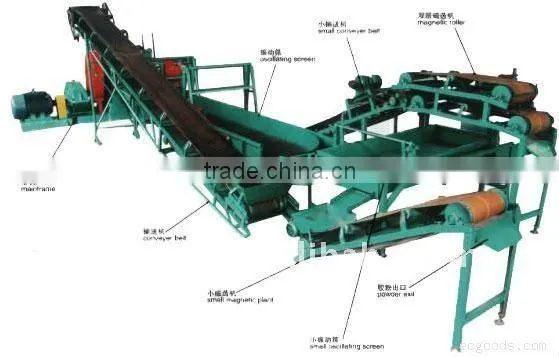

This production line including the below  machines:

1. Analysis for output and Energy consumption

Input: rubber block from Block Cutter Machine,

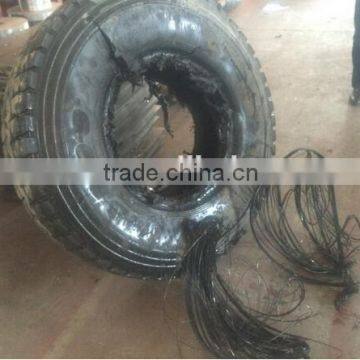

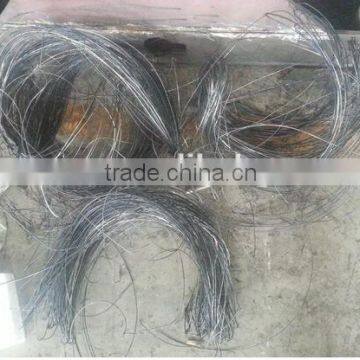

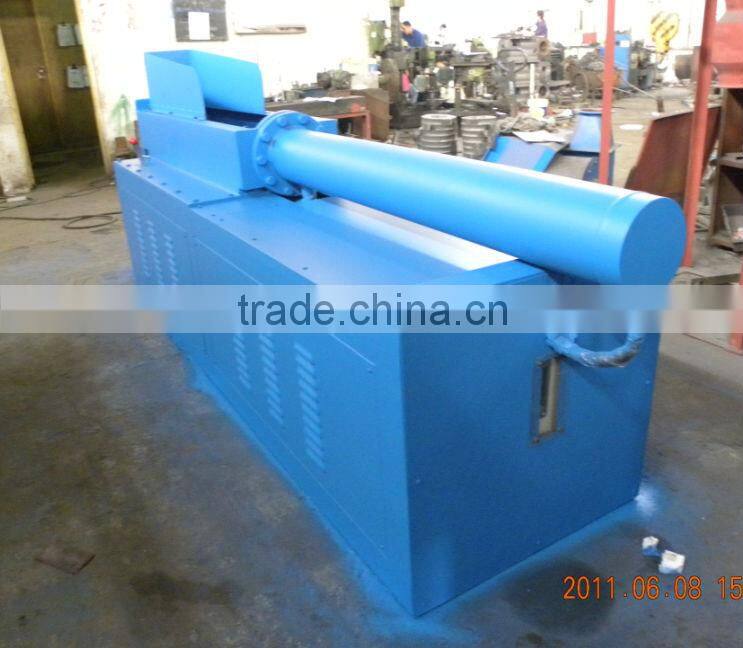

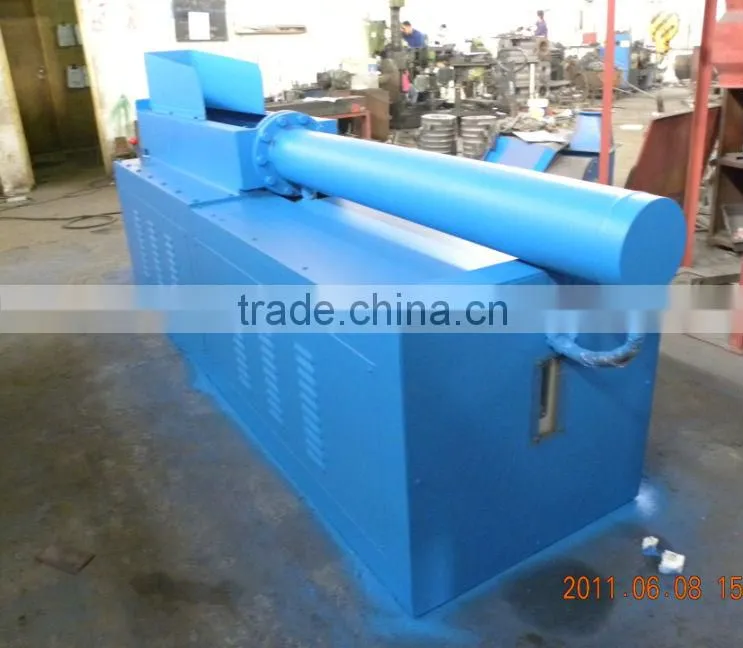

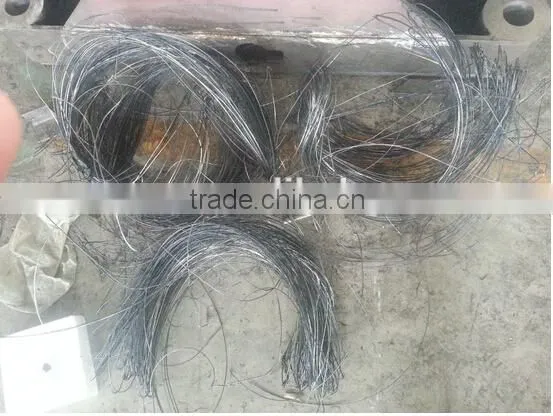

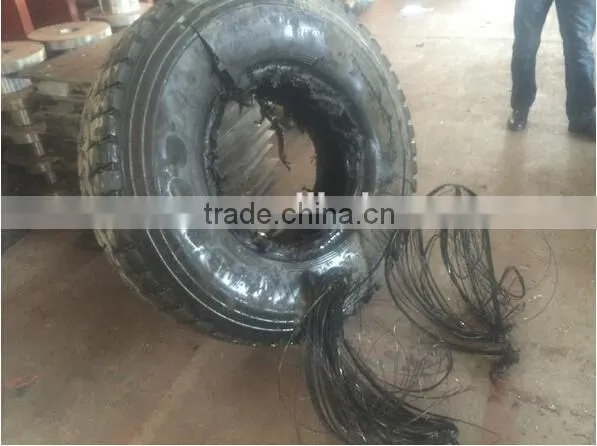

1.  tire wire extractor

Model: LS 1200

Capacity:20-40 tires/hour

Pulling force(T): 13

Max.tire diameter 1200mm

Power(KW): 11KW

Stroke distance: 1300mm

Dimension(L*W*H): 3.6*0.78*1.02

Weight: 1200KG

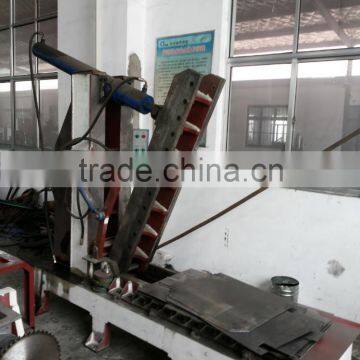

 2.  tire cutter

 Capacity:-1200kg/h

Motor power:5.5kw

Tire range:Max 1200mm

dimension:2080*1000*2130mm

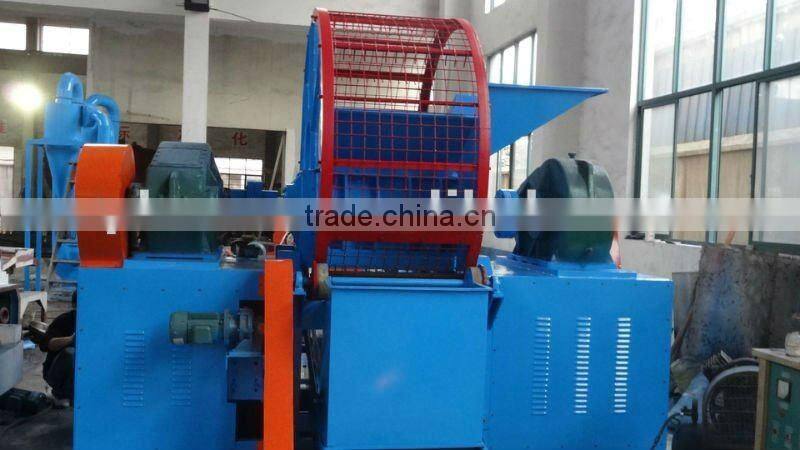

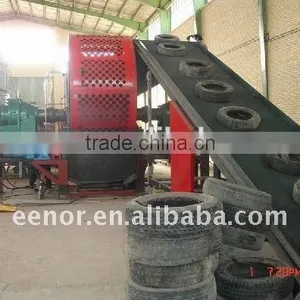

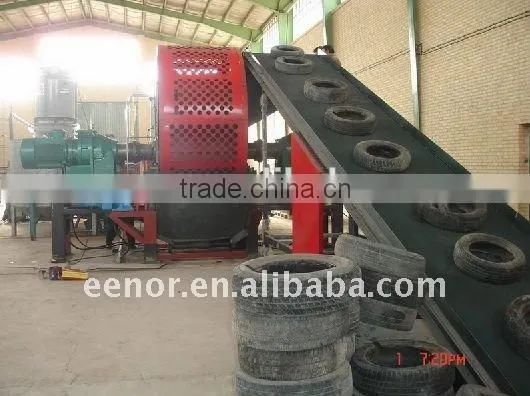

3&4  whole tyre shredder & whole tyre conveyor belt

Model                                             ZPS900

Specification of feeding                ≤900 whole type

Specification of Discharge            ≤50*50

Capacity(kg/h)                                 1000-1500

Main motor (2 motors )           37KW*2=74KW

Dimension(L*W*H)(m)                  2.8*2.1*2.4

Number of knife:             18 PCS

Rotary speed:                about 20 r/min

Weight(t)                                        7.0 Tons

5. Big conveyor equipment

To conveyor the rubber block into crusher.

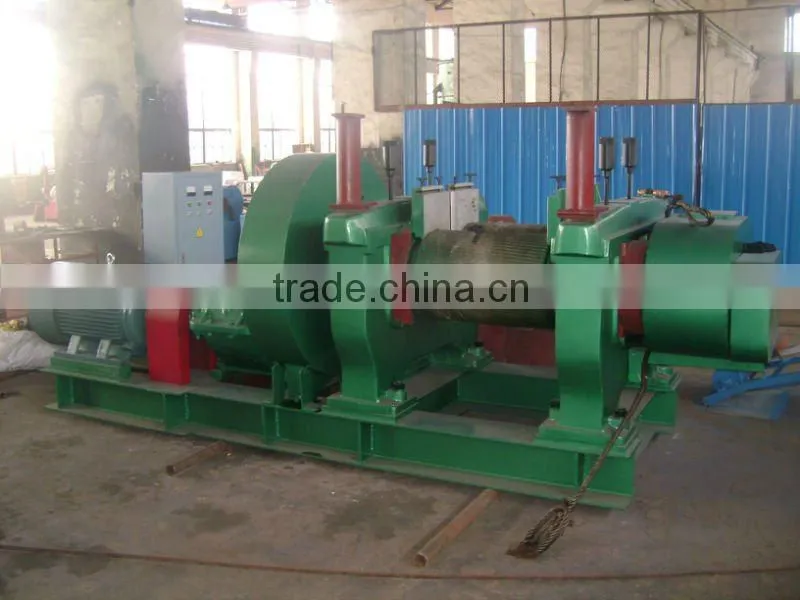

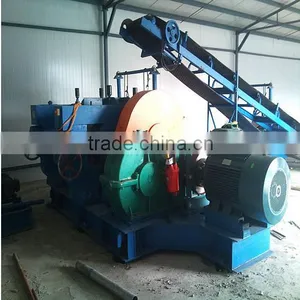

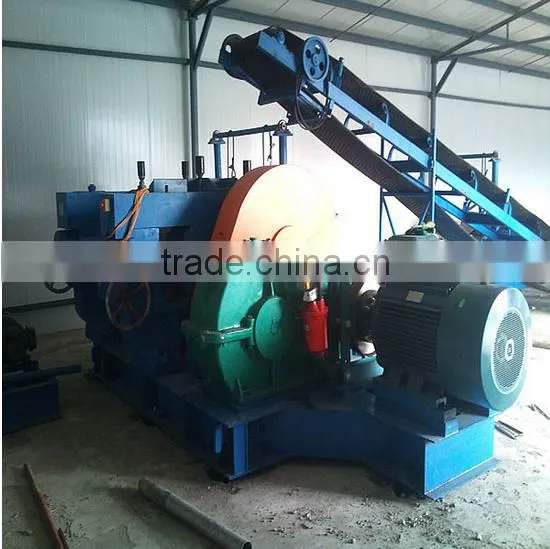

 6.  tyre crusher (bearing bush)

Purpose:    Crush the rubber block into rubber powder and granule.

7.  big  Shaking screen

Purpose:

(1)  separate the rubber granule and powder, Resend the granule to crusher, and send powder to Magnet separator through  small conveyor belt.

(2)  separate the textile cord from rubber powder

8. Small  conveyor equipment

9. Big Magnet separator

Purpose: separate the steel small block from the rubber powder.

10.Small shaking screen

11.Small magnet separator

12. Fiber separator

13.  Fine grinder
