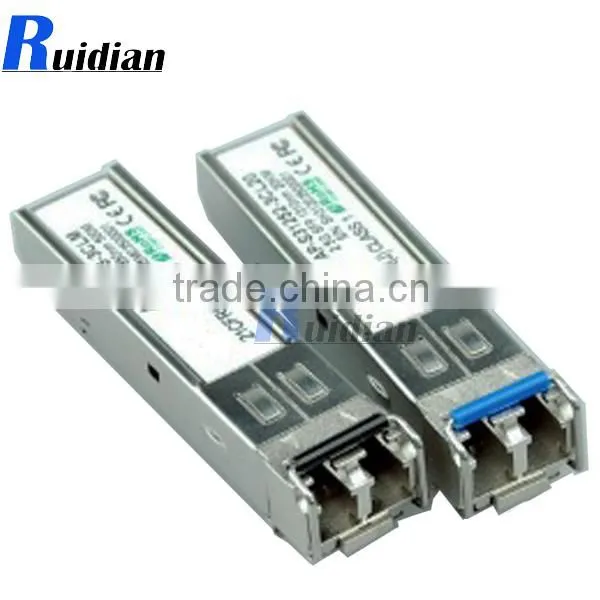

2.5G 1310nm 2Km SFP Transceiver

Specifications

2.5G 1310nm 2Km SFP Transceiver

(We also have 1550nm  850nm SFP Transceiver , the distance from 300m~80Km select by user)

Product Features

1.Duplex LC connector

2.Hot-pluggable SFP footprint

3.1310nm DFB laser transmitter

4.RoHS compliant and Lead Free

5.Up to 2km on 9/125um SMF

6.Metal enclosure for lower EMI

7.Single 3.3V power supply

8.Low power dissipation <600mW

9.Commercial operating temperature range: 0°C to 70°C

Applications

1.SONET OC-48 / SDH STM-16

2.Gigabit Ethernet / Fiber Channel

General

Small Form Factor Pluggable (SFP) transceivers are compatible with the Small Form Factor Pluggable Multi-Sourcing Agreement (MSA). The SFP transceivers are high performance, cost effective modules supporting dual data-rate of 2.488Gbps/2.125Gbps and 40km transmission distance with SMF. They are RoHS compliant and lead-free

Pin descriptions

Notes

1. Circuit ground is internally isolated from chassis ground.

2. Laser output disabled on TX Disable >2.0V or open, enabled on TX Disable<0.8V.

3. Should be pulled up with 4.7k - 10kohms on host board to a voltage between 2.0V and 3.6V.

 MOD_DEF(0) pulls line low to indicate module is plugged in.

4. LOS is LVTTL output. Should be pulled up with 4.7k ~10kohms on host board to a voltage between 2.0V and 3.6V. Logic 0 indicates normal operation; logic 1 indicates loss of signal.

Electrical characteristics (TOP=25°C,Vcc=3.3Volts)

Optical characteristics (TOP=25°C,Vcc=3.3Volts)

General Specifications

Environmental Specifications

Commercial Temperature BIDI SFP transceivers have an operating temperature range from 0°C to +70°C case temperature.

Mechanical Specifications

Small Form Factor Pluggable (SFP) transceivers are compatible with the dimensions defined by the SFP Multi-Sourcing Agreement (MSA).

PCB Layout and Bezel Recommendations
