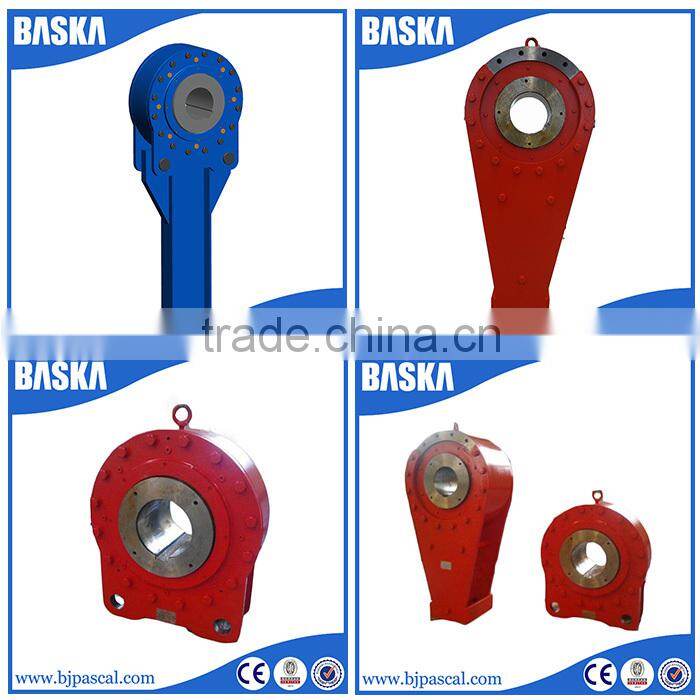

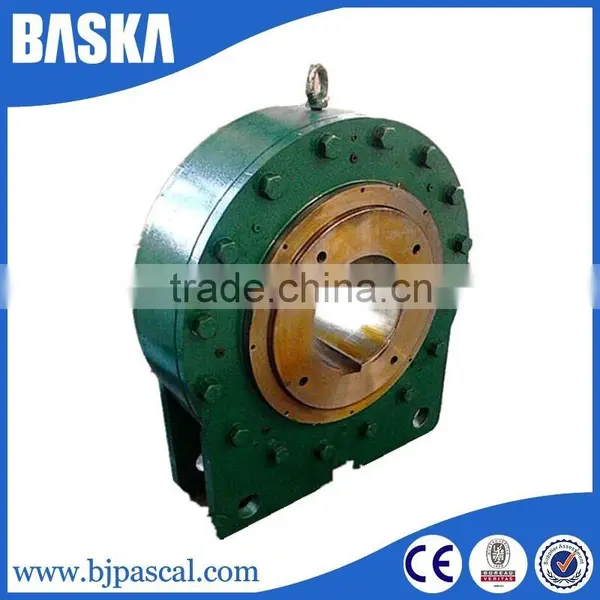

China Supplier One-way Clutch Backstop

China supplier one-way clutch backstop

2. Product Description of one-way clutch backstop

Easy Installation & Disassembly

Quick disconnect mounting pins for fast torque arm installation and removal.

 Reliable Lubrication

&Unique sealing design:

Using dual lipped seals and dust ring to seal. Dual lipped seals can effectively avoid internal oil leakage.

Dust ring can prevent outside dust from contacting oil seal to provide prolonged life in hostile

environments.

&Thorough system design:
Inner cam can rotate freely with shaft. Contact-sealed splash circulation can lubricate and protect

workpiece and minimize wear and tear.
Multiple oil drain plug can ensure the installation of one-way clutch backstop be mounted at any desired angle.
Filtered breather, oil sight gauge and purgeable grease-cavities provide a complete self lubricating system,

which shortens maintenance time.

longer Service Life

Unique design of cylindrical rollers and wedge action weaken the one-way clutch backstopping contact stress,

which increases life.

2. Application of belt conveyor one-way clutch backstop

The Backstops are extensively used in Inclined Belt Conveyors / Bucket Elevators etc. to arrest

the rolling back of the machine in case of power shut down

or sudden stoppage of the equipment due to any reason, thereby avoiding the material

being transported to fall-off the machine thus avoiding accidents.

3. Types of belt conveyor one-way clutch backstop

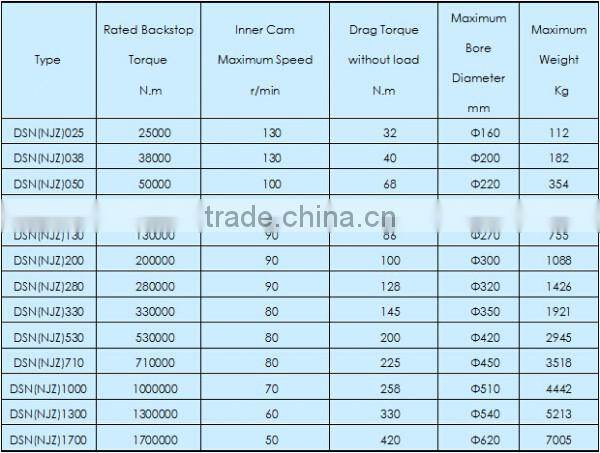

DSN one-way clutch backstops are spring and sprag one-way clutch backstops engineered for use in low speed operation.

4. Details of belt conveyor one-way clutch backstop

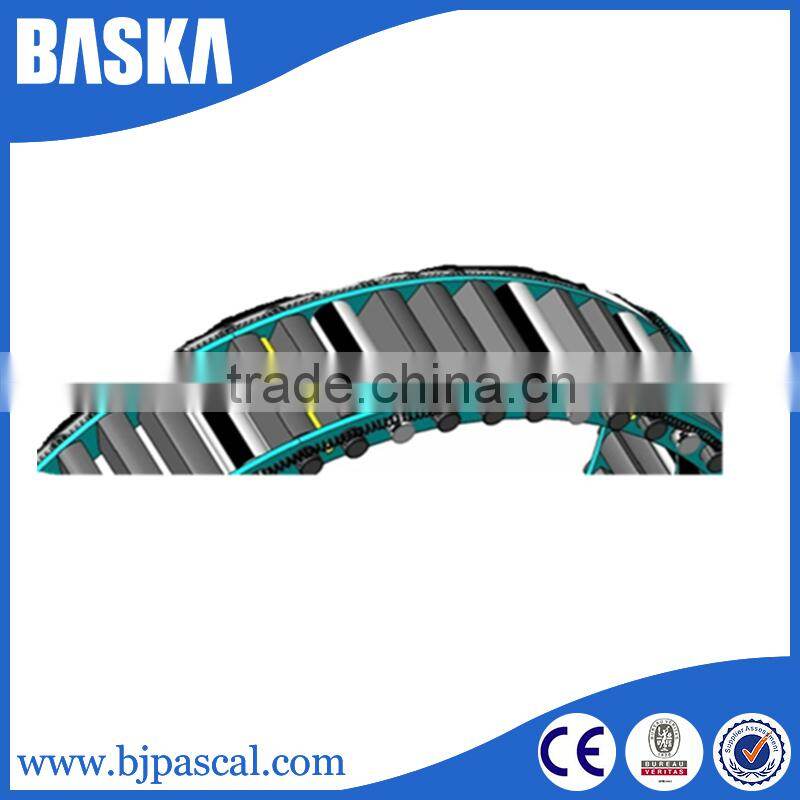

How it works

Several irregular blocks are arranged regularly between outer ring and inner ring. When the inner ring is rotating in the

working direction, the irregular blocks contact with the outer ring and inner ring gently.

When the inner ring is rotating on the contrary to the working direction, irregular blocks will be deflect driven

by spring force and wedge outer ring and inner ring closer together to afford one-way clutch backstop torque.

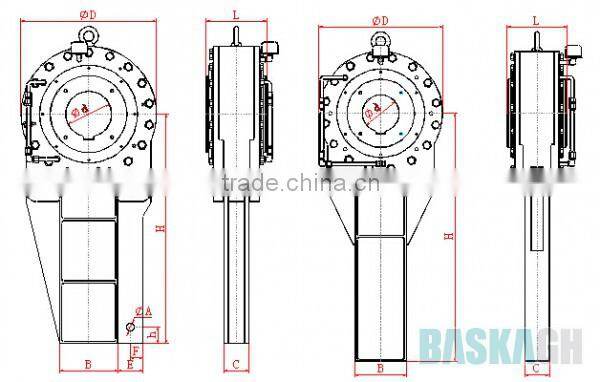

 Installation Size (corresponding letter in table pls check the following pictures)

Torque Arm Stirrup Design

Stirrup is used to locate torque arm. It must have enough resistance to shear strength (pressure).

When user selected arm length is different, the withstood Toque Arm Reaction Force also changes.

The pin hole on the stirrup must be long and be installed at the same direction of torque arm, to

 relieve one-way clutch backstop outer race from undue parallel forces.

When one-way clutch backstopping, the pin on the stirrup has no force effected. Its function at this time is to prevent reverse rotation

at normal runtime.

Torque Arm Stirrup Stress Diagram

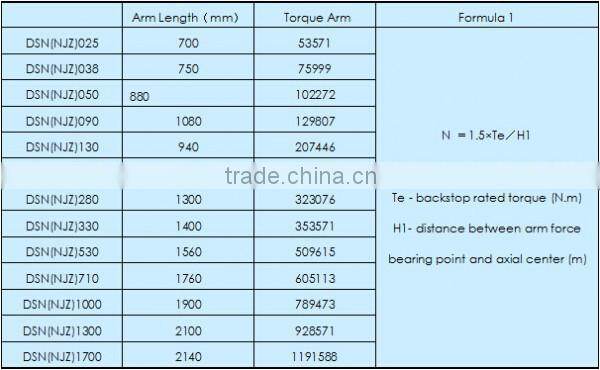

Following is the minimum Torque Arm Reaction Force borne by the stirrup when torque arm length is

standard.

Common Arrangement of Belt Conveyor Backstop and Stirrup

Stirrup is used to locate torque arm. It must have enough resistance to shear strength (pressure).

When user selected arm length is different, the withstood Toque Arm Reaction Force also changes.

The pin hole on the stirrup must be long and be installed at the same direction of torque arm, to relieve

one-way clutch backstop outer race from undue parallel forces.

When one-way clutch backstopping, the pin on the stirrup has no force effected. Its function at this time is to

prevent reverse rotation at normal runtime.

Clearance: the clearance between one-way clutch backstop torque arm bottom and stirrup surface is

recommended to be 8 -12 mm.
