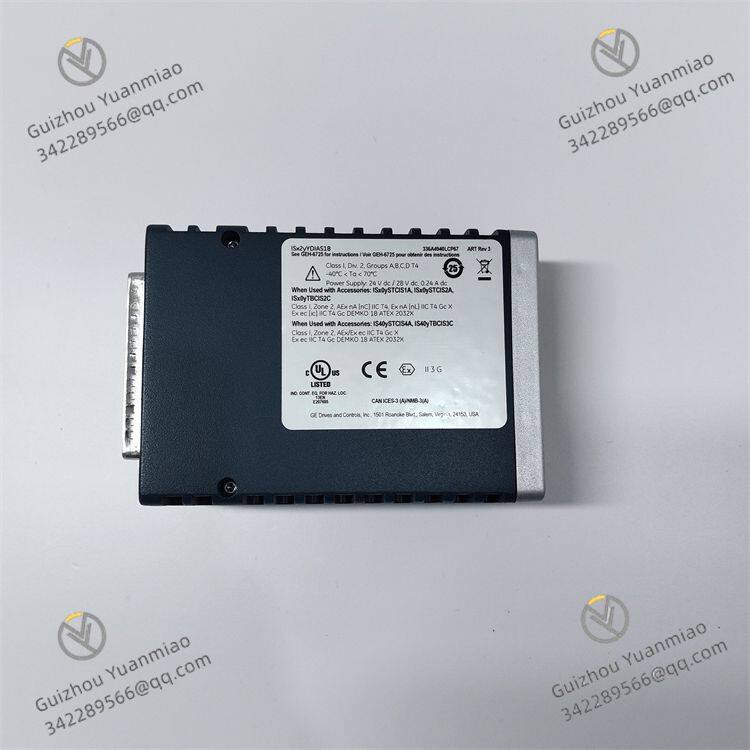

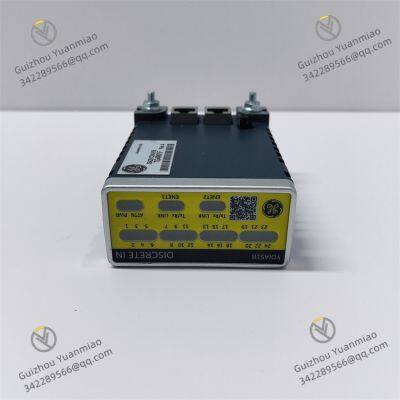

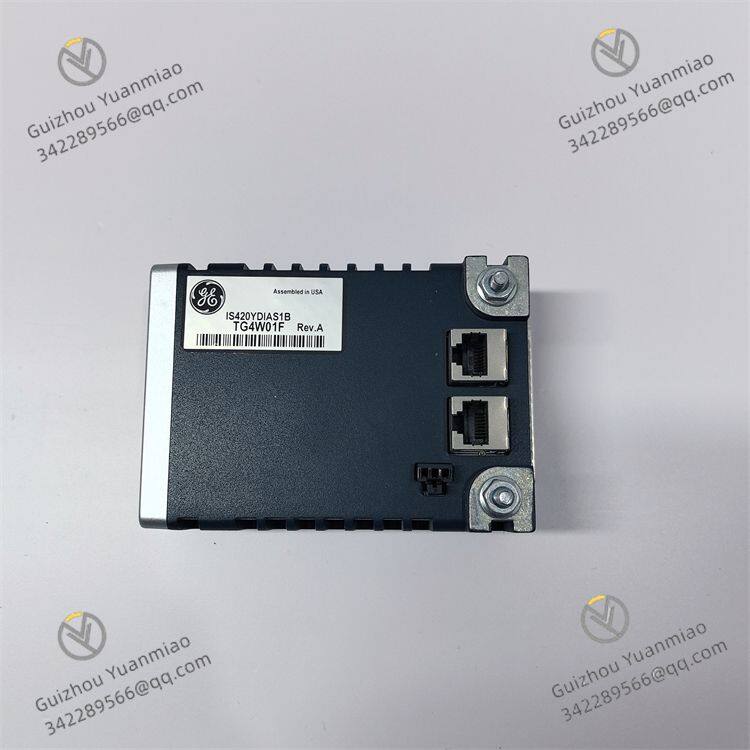

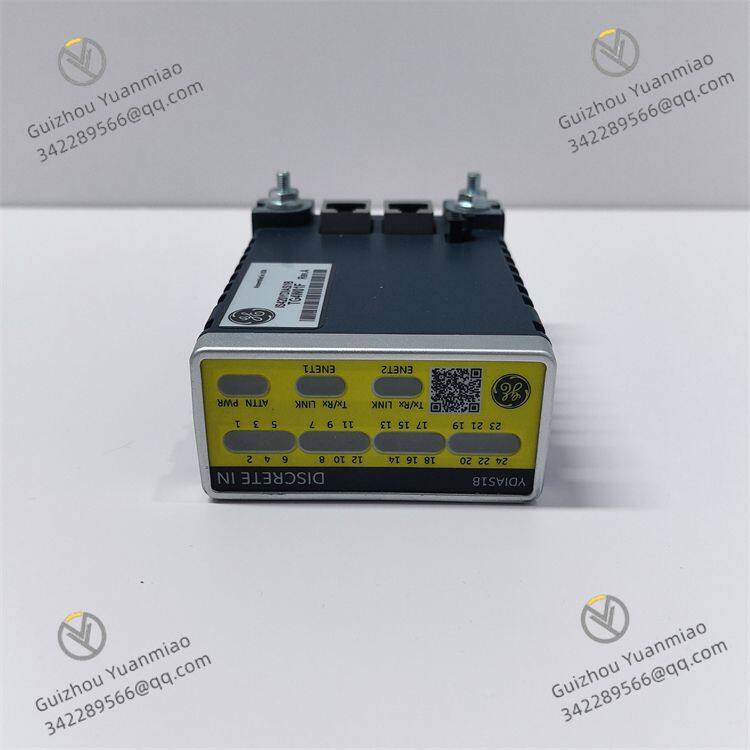

GE IS420YDIAS1B Boîtier d'entrée/sortie de sortie discrète

I. Aperçu

GE IS420YDIAS1B est un module d'entrée discret appartenant au système de contrôle de la série Mark VIe de GE. Il est conçu pour jouer un rôle clé dans les scénarios de contrôle industriel, chargé de collecter les signaux d'entrée discret à partir de divers capteurs, interrupteurs et autres équipements de terrain, et de les transmettre au système de contrôle pour un traitement et une prise de décision supplémentaires. Ce module est largement utilisé dans les applications industrielles telles que la production d'énergie, le pétrole et le gaz, et la fabrication, garantissant le fonctionnement stable du système de contrôle global en détectant et en signalant avec précision l'état des équipements de terrain.

II. Paramètres techniques

1. Canaux d'entrée: Le module est équipé de plusieurs canaux d'entrée discret, qui peuvent être configurés de manière flexible selon les besoins réels. Généralement, il peut répondre aux exigences de connexion d'un grand nombre d'équipements d'entrée discret, tels que les interrupteurs de proximité, les interrupteurs de fin de course et les interrupteurs poussoir sur les sites industriels.

2. Plage de tension d'entrée: Il prend en charge une large plage de tension d'entrée, généralement capable de gérer les signaux d'entrée dans la plage de 24V DC. Cette adaptabilité à une large plage de tension lui permet de s'intégrer parfaitement avec différents systèmes d'alimentation dans les environnements industriels, garantissant la réception stable des signaux dans diverses conditions de tension.

3. Type de signal d'entrée: Il peut reconnaître et traiter différents types de signaux d'entrée discret, y compris les signaux normalement ouverts et normalement fermés. Cette flexibilité lui permet de s'interfacer avec différents types d'équipements de terrain, reflétant avec précision leur état d'ouverture/fermeture au système de contrôle.

4. Isolation: Pour garantir la fiabilité du module et protéger le système de contrôle contre les interférences électriques, les canaux d'entrée de l'IS420YDIAS1B sont généralement équipés de dispositifs d'isolation de haute performance. La tension d'isolation peut atteindre un niveau relativement élevé, par exemple plusieurs centaines de volts, empêchant efficacement les interférences électriques du terrain d'affecter le fonctionnement normal du système de contrôle.

5. Temps de réponse: Le module a un temps de réponse rapide, généralement de l'ordre de quelques millisecondes. Cela garantit que lorsque l'état de l'équipement d'entrée de terrain change, le module peut rapidement capturer le signal et le transmettre au système de contrôle, répondant aux exigences de contrôle en temps réel des processus industriels.

6. Plage de température de fonctionnement: Il peut fonctionner stablement dans une large plage de température, généralement de - 40 °C à + 70 °C. Cette adaptabilité à une large plage de température le rend adapté pour une utilisation dans divers environnements industriels difficiles, tels que les champs pétrolifères désertiques à haute température et les régions froides à basse température.

7. Dimensions: Le module est conçu dans un format compact, par exemple, avec une hauteur d'environ 3,25 pouces, une largeur d'environ 1,65 pouces et une profondeur d'environ 4,78 pouces. Cette conception compacte lui permet d'être facilement installé dans des armoires de contrôle à espace limité, économisant l'espace d'installation et facilitant l'intégration du système.

III. Caractéristiques fonctionnelles

1. Conception haute fiabilité: Le GE IS420YDIAS1B adopte des composants de haute qualité et des procédés de fabrication avancés pour garantir son fonctionnement stable à long terme. Dans les environnements industriels remplis d'interférences électriques, de vibrations et de poussière, il peut toujours collecter avec précision les signaux d'entrée et maintenir une communication fiable avec le système de contrôle, réduisant la probabilité de pannes de système causées par des problèmes de module.

2. Configuration flexible: Le module offre aux utilisateurs des options de configuration flexibles. Les utilisateurs peuvent configurer les canaux d'entrée selon les types et les quantités réels des équipements de terrain. Par exemple, certains canaux peuvent être configurés pour accepter des signaux normalement ouverts, et d'autres peuvent être configurés pour accepter des signaux normalement fermés, ce qui peut être ajusté selon les besoins spécifiques du processus industriel.

3. Fonction de diagnostic: Il a une puissante fonction d'auto - diagnostic. Pendant le fonctionnement, le module peut surveiller en continu son propre état de fonctionnement, par exemple en détectant si les canaux d'entrée fonctionnent correctement, si l'alimentation est normale et s'il y a un phénomène de surchauffe. Dès qu'une panne est détectée, il peut rapidement envoyer un signal de diagnostic, facilitant les techniciens de maintenance à localiser et résoudre les problèmes en temps opportun, réduisant les arrêts de production.

4. Compatibilité de communication: Le module est très compatible avec le système de contrôle de la série Mark VIe. Il peut communiquer en toute transparence avec les autres composants du système via le bus interne du système, tels que les CPU et les modules de sortie, garantissant la circulation fluide des données dans le système de contrôle et permettant le fonctionnement coordonné de l'ensemble du système de contrôle.

IV. Pannes courantes et solutions

1. Aucun signal d'entrée détecté:

• Cause possible:

• Le câblage d'entrée peut être lâche, endommagé ou mal connecté. Par exemple, le fil peut être déconnecté du bloc de bornes en raison de vibrations.

• L'équipement d'entrée de terrain (tel qu'un interrupteur) peut être défectueux et ne pas générer de signal approprié.

• Le canal d'entrée sur le module peut être endommagé.

• Solution:

• Vérifiez attentivement le câblage d'entrée. Reconnectez fermement les fils aux blocs de bornes et inspectez s'il y a des dommages visibles. Si il y a des dommages, remplacez le fil.

• Testez l'équipement d'entrée de terrain à l'aide d'un multimètre ou d'autres outils de test. Si l'équipement est défectueux, remplacez - le par un nouveau.

• Si possible, basculez le signal d'entrée sur un autre canal du module. Si le signal est détecté sur le nouveau canal, cela indique que le canal d'origine est endommagé, et le module peut devoir être réparé ou remplacé.

2. Signaux d'entrée faux:

• Cause possible:

• Les interférences électriques dans l'environnement industriel peuvent affecter les signaux d'entrée. Par exemple, de forts champs électromagnétiques provenant de moteurs voisins ou de lignes électriques peuvent induire des signaux faux.

• La tension d'entrée peut être instable, causant des fluctuations qui sont mal interprétées comme des signaux d'entrée.

• Solution:

• Protégez le câblage d'entrée avec des conduits métalliques ou utilisez des câbles blindés pour réduire l'impact des interférences électriques. Éloignez également le câblage des câbles haute tension et à fort courant.

• Vérifiez le système d'alimentation pour garantir une tension d'entrée stable. Si nécessaire, installez des stabilisateurs de tension ou des filtres pour réguler la tension.

3. Surchauffe du module:

• Cause possible:

• La ventilation autour du module peut être insuffisante. Si l'armoire de contrôle n'est pas correctement ventilée ou s'il y a trop d'accumulation de poussière, cela peut empêcher la dissipation de la chaleur.

• Le module peut fonctionner dans un environnement à température ambiante extrêmement élevée.

• Il peut y avoir un court - circuit ou une consommation de courant anormale à l'intérieur du module.

• Solution:

• Vérifiez la ventilation de l'armoire de contrôle. Nettoyez régulièrement les filtres à poussière et assurez - vous que les ventilateurs de refroidissement fonctionnent correctement. Si nécessaire, installez des dispositifs de refroidissement supplémentaires tels que des dissipateurs de chaleur.

• Si la température ambiante est trop élevée, envisagez d'améliorer les mesures de refroidissement dans l'environnement d'installation, par exemple en installant des équipements de climatisation.

• Si vous soupçonnez un court - circuit interne, débranchez l'alimentation et contactez des techniciens de maintenance professionnels pour tester et réparer le module. N'essayez pas d'ouvrir le module vous - même pour éviter d'endommager davantage.
