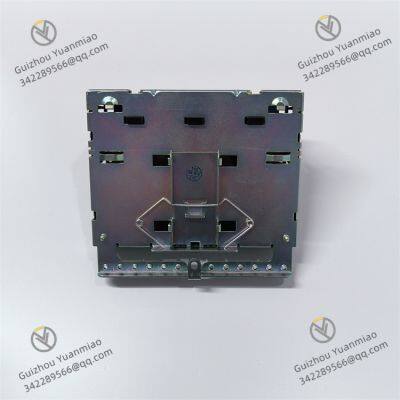

GE IS410STCIS2A Carte de borne d'entrée de contact compacte

I. Aperçu

Le GE IS410STCIS2A est un composant important dans la gamme de produits de contrôle industriel de GE, fréquemment utilisé dans les systèmes de contrôle industriel, en particulier ceux associés à la série Mark VIe de GE. Il sert d'interface clé pour le traitement de certains types de signaux d'entrée dans le cadre du contrôle. Cette carte de borne est conçue pour être compacte tout en offrant une grande fonctionnalité, répondant aux exigences des installations industrielles où l'efficacité de l'espace et le traitement fiable des signaux sont d'une importance capitale.

II. Paramètres techniques

Canaux d'entrée : L'IS410STCIS2A est équipé de 24 canaux d'entrée discrets. Ces canaux sont conçus pour accepter des entrées de contact 24V CC, ce qui le rend adapté à une large gamme de capteurs et de commutateurs industriels. Par exemple, il peut être connecté à des capteurs de proximité qui détectent la présence ou l'absence d'objets sur les lignes d'assemblage de fabrication, ou à des interrupteurs de fin de course qui définissent les limites des mouvements mécaniques dans les machines industrielles.
Compatibilité de tension : Avec une tension d'entrée spécifiée de 24V CC, il est bien adapté aux alimentations électriques standard dans de nombreux environnements industriels. Cette compatibilité de tension garantit une intégration transparente avec les autres composants du système de contrôle. Le module est conçu pour gérer les fluctuations de tension d'entrée dans une certaine plage de tolérance, généralement en maintenant un fonctionnement stable même lorsque la tension d'entrée s'écarte légèrement de la tension nominale de 24V CC. Cela est avantageux dans les environnements industriels où la stabilité de l'alimentation électrique peut parfois poser problème.
Isolation : Pour protéger l'intégrité du système de contrôle contre les interférences électriques, les canaux d'entrée de l'IS410STCIS2A sont isolés. La tension d'isolation peut atteindre un niveau important, souvent dans la plage de plusieurs centaines de volts. Cette isolation haute tension bloque efficacement le bruit électrique et les transitoires provenant des dispositifs de terrain, empêchant ainsi leur impact sur le fonctionnement des composants sensibles du système de contrôle.
Temps de réponse : Le module est conçu pour avoir un temps de réponse rapide, généralement dans la plage des millisecondes. Cette réponse rapide lui permet de détecter rapidement les changements d'état des dispositifs d'entrée connectés. Par exemple, dans les processus de fabrication à haute vitesse où des décisions instantanées basées sur les entrées des capteurs sont nécessaires, l'IS410STCIS2A peut transmettre rapidement l'état mis à jour de l'entrée au système de contrôle, garantissant des actions de contrôle ponctuelles et précises.
Plage de température de fonctionnement : Il est conçu pour fonctionner de manière stable dans une large plage de températures, de -40°C à +70°C. Cette large tolérance de température le rend adapté au déploiement dans divers environnements industriels, tels que les entrepôts frigorifiques où les températures peuvent descendre bien en dessous du point de congélation, ou dans les zones industrielles chaudes et humides avec des températures ambiantes élevées.
Dimensions physiques : L'IS410STCIS2A présente un format compact. Bien que les dimensions spécifiques puissent varier, il est généralement dimensionné pour s'adapter dans les armoires de contrôle industrielles standard sans occuper trop d'espace. Cette conception compacte est un atout dans les applications où l'espace est limité, permettant une installation et une intégration efficaces au sein de l'infrastructure du système de contrôle.

III. Caractéristiques fonctionnelles

Acquisition fiable de signaux : Le module est construit avec des composants de haute qualité et une électronique avancée pour garantir l'acquisition fiable des signaux d'entrée discrets. Dans les environnements industriels souvent perturbés par les interférences électriques, les vibrations et la poussière, l'IS410STCIS2A peut détecter précisément les états allumé/éteint des dispositifs connectés et transmettre des signaux corrects au système de contrôle. Cette fiabilité est cruciale pour maintenir le bon fonctionnement des processus industriels, car une acquisition incorrecte de signaux pourrait entraîner des dysfonctionnements ou même des risques pour la sécurité.
Compatibilité : Il est très compatible avec les autres composants de l'écosystème du système de contrôle de GE, en particulier ceux de la série Mark VIe. L'IS410STCIS2A peut communiquer sans problème avec d'autres modules tels que les CPU, les modules de sortie et les modules de communication via le bus interne du système. Cette compatibilité facilite l'intégration facile dans les systèmes de contrôle existants, permettant aux installations industrielles de mettre à niveau ou d'étendre leurs capacités de contrôle sans réingénierie approfondie.
Capacités de diagnostic : L'IS410STCIS2A est équipé de fonctions de diagnostic. Il peut surveiller en continu son propre état de fonctionnement, y compris la vérification de l'intégrité des canaux d'entrée, des niveaux d'alimentation électrique et de l'électronique interne. En cas de défaillance, telle qu'une défaillance de canal ou un problème d'alimentation électrique, le module peut générer des signaux de diagnostic. Ces signaux peuvent être utilisés par le personnel de maintenance pour identifier rapidement et résoudre les problèmes, minimisant les temps d'arrêt et réduisant les coûts de maintenance.
Installation flexible : Le module est conçu pour une installation flexible. Il offre généralement des options de montage standard compatibles avec les configurations courantes des armoires de contrôle industrielles. De plus, sa taille compacte et sa conception modulaire le rendent facile à installer dans des espaces restreints ou dans des situations où plusieurs modules doivent être empilés ou disposés selon un agencement spécifique dans l'armoire de contrôle.

IV. Pannes courantes et solutions

Aucune détection de signal d'entrée :
Causes possibles :
Un câblage d'entrée desserré ou endommagé est une cause courante. Dans les environnements industriels, les vibrations et les contraintes mécaniques peuvent faire desserrer les fils avec le temps, ou des dommages physiques peuvent survenir en cas de chocs accidentels. Par exemple, dans une usine de fabrication avec des machines lourdes, les vibrations des équipements pourraient faire desserrer les fils connectés à l'IS410STCIS2A de leurs connexions de borne.
Des dispositifs d'entrée de terrain défectueux, tels que des capteurs ou des commutateurs, peuvent également entraîner une absence de détection de signal. Ces dispositifs peuvent malfonctionner en raison d'usure, de surtension électrique ou de facteurs environnementaux.
Une défaillance d'un canal d'entrée sur le module IS410STCIS2A lui-même pourrait être la cause. Cela pourrait être dû à des défaillances de composants dans le circuit du canal.
Solutions :
Inspecter soigneusement le câblage d'entrée. Reconnecter solidement tous les fils desserrés à leurs blocs de borne et vérifier visuellement tout signe de dommage. Si des fils endommagés sont trouvés, les remplacer par de nouveaux de la jauge et de la qualité appropriées.
Tester les dispositifs d'entrée de terrain à l'aide d'un équipement de test approprié, tel qu'un multimètre. Si un dispositif est trouvé défectueux, le remplacer par un nouveau fonctionnant correctement.
Essayer de rediriger le signal d'entrée vers un canal d'entrée inutilisé sur le module IS410STCIS2A. Si le signal est détecté sur le nouveau canal, cela indique que le canal d'origine est défectueux. Dans de tels cas, le module peut devoir être réparé ou remplacé, selon la gravité du problème.

Faux signaux d'entrée :
Causes possibles :
Les interférences électriques provenant de sources proches, telles que des lignes électriques haute tension, des gros moteurs ou d'autres équipements électriques, peuvent induire des faux signaux dans le câblage d'entrée. Dans les usines industrielles, il y a souvent de nombreuses sources d'interférence électromagnétique, et si le câblage d'entrée de l'IS410STCIS2A n'est pas correctement blindé, il peut capter ces signaux indésirables.
Une tension d'entrée instable peut également entraîner des lectures de faux signaux. Les fluctuations d'alimentation électrique, les tombées de tension ou les pics de tension dans le système électrique industriel peuvent affecter le fonctionnement du circuit d'entrée du module.
Solutions :
Blinder le câblage d'entrée à l'aide de conduits métalliques ou de câbles blindés. S'assurer que le câblage est routé loin des sources d'interférence électrique. Dans certains cas, il peut également être nécessaire d'utiliser des noyaux de ferrite ou d'autres dispositifs de suppression d'interférence électromagnétique (EMI) pour réduire encore l'impact des interférences.
Vérifier le système d'alimentation électrique pour garantir une tension d'entrée stable de 24V CC. Installer des stabilisateurs de tension, des filtres ou des sources d'alimentation ininterrompue (UPS) si nécessaire pour réguler la tension et protéger le module contre les problèmes liés à l'alimentation électrique.

Surchauffe du module :
Causes possibles :
Une ventilation inadéquate autour du module peut entraîner une surchauffe. Si l'armoire de contrôle n'est pas correctement ventilée, ou s'il y a une accumulation excessive de poussière bloquant les ventilations, la chaleur générée par le module pendant son fonctionnement ne peut pas se dissiper efficacement.
Des températures ambiantes élevées dans l'environnement d'installation peuvent également contribuer à la surchauffe du module. Dans les installations industrielles situées dans des climats chauds ou des zones avec un contrôle environnemental médiocre, le module peut avoir du mal à maintenir une température de fonctionnement sûre.
Un court-circuit interne ou une consommation de courant anormale à l'intérieur du module peut entraîner une génération excessive de chaleur. Cela pourrait être dû à des défaillances de composants ou à des défauts de fabrication.
Solutions :
Vérifier et améliorer la ventilation de l'armoire de contrôle. Nettoyer régulièrement les filtres à poussière et s'assurer que les ventilateurs de refroidissement fonctionnent correctement. Envisager d'installer des mesures de refroidissement supplémentaires, telles que des dissipateurs thermiques ou des systèmes de refroidissement par air forcé, pour améliorer la dissipation de chaleur.
Si la température ambiante est trop élevée, prendre des mesures pour améliorer les conditions environnementales. Cela pourrait consister à installer des unités de climatisation dans la salle de contrôle ou à utiliser des matériaux isolants thermiques pour réduire l'impact des sources de chaleur externes.
Si un court-circuit interne est suspecté, débrancher immédiatement l'alimentation électrique du module. Ne pas tenter d'ouvrir ou de réparer le module sans formation et équipement appropriés. Contacter le personnel de service autorisé de GE ou des techniciens qualifiés pour diagnostiquer et réparer le problème.
