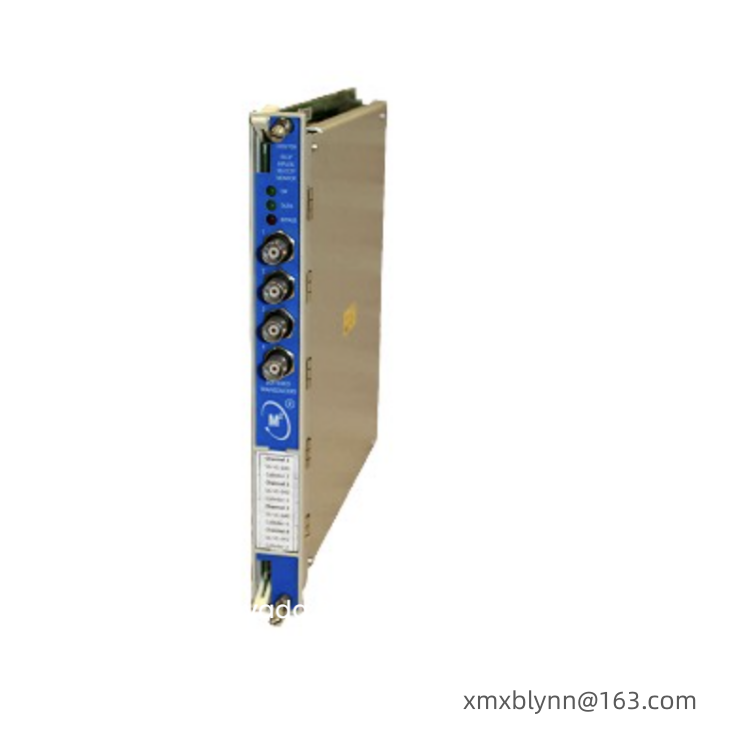

Bently nevada 3500/70M Módulo de monitoreo
El 3500/70M es un módulo de monitoreo de velocidad de pulso alternativo de 4 canales de la serie 3500 de Bentley Nevada. Su función central es el monitoreo de vibraciones del cigüeñal y la cruceta de los compresores alternativos. Puede recibir señales de sensores de aceleración/velocidad y mostrar parámetros como la aceleración de pulso y la velocidad alternativa. Es compatible con las normas API 670/618 y se utiliza para el monitoreo de estado y la protección de seguridad de los compresores alternativos en industrias como la petroquímica, el petróleo y el gas, y la energía, apoyando el mantenimiento predictivo y la alerta temprana de fallas.
Parámetros y especificaciones principales
Ítem Parámetros
Tipo de módulo Monitor de velocidad de pulso alternativo de 4 canales (RIVM)
Tipo de entrada Acelerómetro (10kΩ), Sensor de velocidad (>1MΩ), Sonda de corriente de Foucault
Funciones de medición Aceleración de pulso, Aceleración 2, Velocidad alternativa, Velocidad alternativa de baja frecuencia
Configuración de canales Configuración en pares, se pueden ejecutar hasta 2 funciones simultáneamente (por ejemplo, los canales 1-2 miden la aceleración de pulso, los canales 3-4 miden la velocidad alternativa)
Configuración de alarmas Cada valor estático se puede configurar como Alerta, cualesquiera 2 se pueden configurar como Peligro, admite salida de relé
Respuesta en frecuencia Adaptable a vibraciones de baja frecuencia de maquinaria alternativa (0.1–1000Hz, dependiendo del tipo de sensor)
Alimentación ±15Vdc, compatible con la alimentación redundante del sistema 3500
Montaje Montaje en ranura de bastidor 3500, dimensiones 65×109×279mm, peso 0.64kg
Normas de cumplimiento API 670 (4ª) Protección mecánica, API 618 Monitoreo de compresores alternativos
Compatibilidad de comunicación El módulo 3500/22M TDI admite la interacción de datos de software en System 1.
Email: xmxblynn@163.com
Teléfono: +86 18059884797
Funciones principales
Monitoreo de vibraciones multiparamétrico: Recibe señales de sensores de aceleración/velocidad, procesa y muestra parámetros clave como la aceleración de pulso y la velocidad alternativa, cubriendo las características de vibración del cigüeñal y la cruceta, y capturando señales de fallas como impactos y aflojamiento.
Configuración flexible de canales: 4 canales configurados en pares, capaces de monitorear simultáneamente 2 parámetros de vibración diferentes, adaptándose a las necesidades de medición multipunto de maquinaria alternativa compleja.
Protección de alarma graduada: Admite alarmas graduadas de Alerta/Peligro, activando la salida de relé al ser activadas, vinculadas a la protección de apagado para prevenir accidentes como daño de rodamientos y deformación de componentes.
Amplia adaptabilidad a condiciones de funcionamiento: Resiste amplios ambientes de temperatura y vibración industriales, es compatible con varios sensores, adaptándose al monitoreo de compresores alternativos en diferentes condiciones de funcionamiento.
Integración y diagnóstico del sistema: Se integra perfectamente con el sistema 3500 y el software System 1, admitiendo el almacenamiento de datos, el análisis de tendencias, el diagnóstico de fallas y el mantenimiento predictivo.
Funciones, aplicaciones y escenarios típicos
Monitoreo de vibraciones de compresores alternativos: Monitorea las vibraciones del cigüeñal y la cruceta, diagnosticando fallas como golpes de pistón, desgaste de rodamientos y aflojamiento de bielas.
Vinculación de protección de seguridad: Activa alarmas/apagados cuando los parámetros superan los umbrales, protegiendo los componentes principales del compresor y reduciendo las pérdidas por tiempo de inactividad no planificado.
Mantenimiento predictivo: Analiza las tendencias de vibración para proporcionar alertas tempranas de posibles fallas, optimizando los ciclos de mantenimiento y reduciendo los costos de mantenimiento.
Monitoreo de cumplimiento: Cumplir con las normas API 670/618, proporcionando soporte de datos para la auditoría de equipos y el rastreo de fallas.
Integración y análisis de datos: Se integra con el sistema 3500 y el software System 1 para lograr el monitoreo remoto y el análisis del espectro de vibración, ayudando a localizar fallas.
