Bently nevada 330180-50-00 Preamplificador de corriente de Foucault
El 330180-50-00 es un preamplificador de corriente de Foucault para la serie 3300 XL de Bentley Nevada. Su función central es proporcionar excitación de alta frecuencia, acondicionamiento de señal y conversión lineal para las sondas de corriente de Foucault de 5mm/8mm de la serie 3300/3300 XL. Emite una señal de voltaje proporcional a la brecha entre la sonda y el objetivo, es compatible con longitudes de sistema de hasta 5m, y se utiliza para mediciones no contactadas de vibración del eje, desplazamiento axial, fase clave/velocidad, etc., en maquinaria rotatoria. Es una unidad central de procesamiento de señal para la monitorización de estado y la protección de seguridad de equipos críticos en industrias como la eléctrica, la petroquímica y la metalúrgica.
Código del modelo y parámetros principales
Parámetros del artículo
Modelo del producto 330180-50-00 (Preamplificador de la serie 3300 XL)
Longitud del sistema 5m (longitud total de la sonda + cable de extensión), adecuado para escenarios de instalación estándar
Sondas compatibles Sondas de corriente de Foucault de 5mm/8mm de la serie 3300/3300 XL, compatible con sondas de montaje inverso/vertical
Características de salida Sensibilidad 7.87V/mm (200mV/mil), Rango lineal 2mm (10–90mils, salida -1~-17Vdc)
Requisitos de alimentación -17.5~-26Vdc (sin barrera de seguridad), -23~-26Vdc (con barrera de seguridad), Corriente máxima 12mA
Temperatura de funcionamiento -35℃~+85℃, Temperatura de almacenamiento -35℃~+100℃, adecuado para condiciones de temperatura industrial amplia
Método de instalación Montaje en panel, carcasa de aluminio A308, peso 255g, resistente a vibraciones y a interferencias electromagnéticas
Respuesta en frecuencia 0~10kHz (±3dB), adecuada para mediciones de vibración dinámica y desplazamiento estático
Normas de cumplimiento: Cumple con los requisitos de API 670 (4ª) para la configuración mecánica, linealidad y estabilidad térmica.
Email: xmxblynn@163.com
Teléfono: +86 18059884797
Funciones principales
Excitación y acondicionamiento de señal: Un oscilador de alta frecuencia integrado (aproximadamente 2MHz) proporciona una excitación estable a la bobina de la sonda, convirtiendo los cambios de impedancia de la sonda en una señal de voltaje medible mientras se suprime el ruido y las interferencias.
Conversión y calibración lineales: El circuito interno permite la conversión lineal entre la brecha y el voltaje, asegurando una sensibilidad estándar de 7.87V/mm con un error ≤±5%, adecuado tanto para mediciones de posición estática como de vibración dinámica.
Funcionamiento estable en amplia gama de temperaturas: Resiste temperaturas ambientales de -35℃ a +85℃, manteniendo la estabilidad de la señal en condiciones de alta temperatura, como las de turbinas de vapor y turbinas de gas, satisfaciendo las necesidades de monitorización a largo plazo de equipos industriales.
Compatibilidad e integración del sistema: Se integra perfectamente con los módulos de monitorización 3500/20, los monitores de la serie 2300 y el software System 1, admite la conversión de señal de 4-20mA y se adapta a los sistemas DCS/PLC.
Diagnóstico y protección de fallos: La detección de circuito abierto/corto incorporada emite señales de alarma en caso de anomalías, trabajando con el sistema de monitorización para lograr la protección de seguridad del equipo y la alerta temprana de fallos.
Funciones, aplicaciones y escenarios típicos
Monitorización de vibración del eje: Mide la vibración radial en equipos como turbinas de vapor, compresores y generadores, capturando características de fallos como desequilibrio, desalineación y desgaste de rodamientos, apoyando el mantenimiento predictivo.
Medición de desplazamiento axial: Monitorea el movimiento axial del rotor, evitando colisiones del eje y fallas del cojinete de empuje, activando la protección de apagado y asegurando la seguridad del equipo.
Monitorización de fase clave/velocidad: Genera señales de referencia de fase utilizando una sonda de fase clave para el análisis de fase de vibración y la medición de velocidad, ayudando en el balanceo dinámico del rotor y la localización de fallos.
Medición de difusión y excentricidad: Calcula la difusión entre el rotor y el estator y la excentricidad del rotor utilizando datos de desplazamiento estático, adaptándose a la monitorización del estado del equipo durante el arranque y el apagado.
Interconexión de protección de seguridad: Se interconecta con el módulo de relé 3500/46M, activando alarmas auditivas y visuales o apagado de emergencia cuando los parámetros superan los umbrales, reduciendo las pérdidas por paradas no planificadas.
Email: xmxblynn@163.com
Teléfono: +86 18059884797
Otros modelos de productos relacionados recomendados:

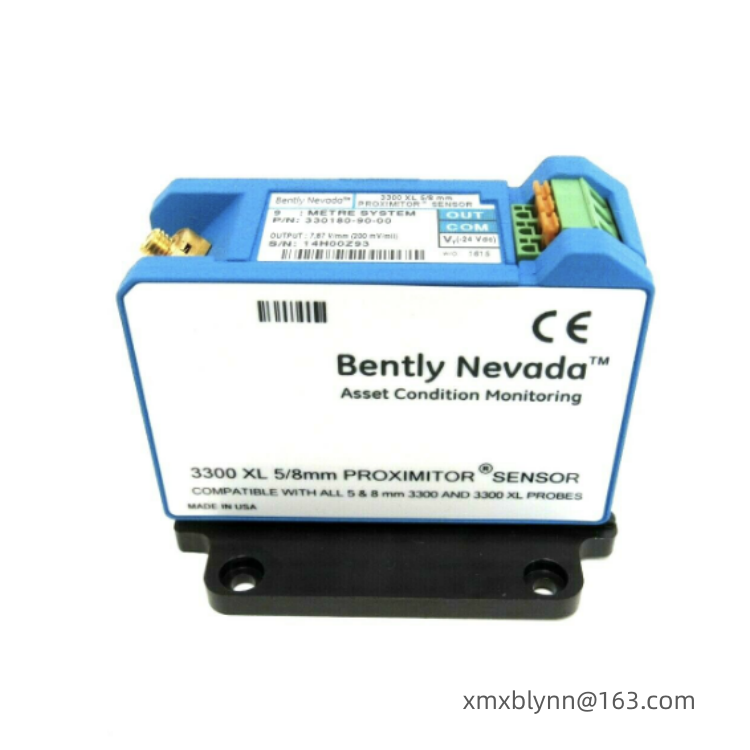

330180-90-00
