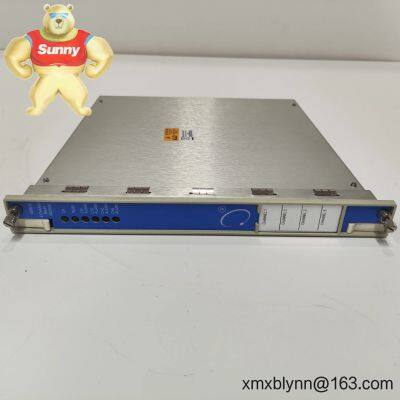

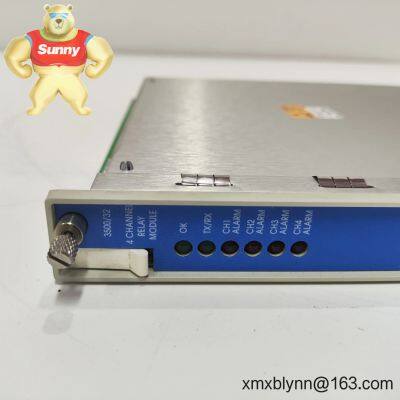

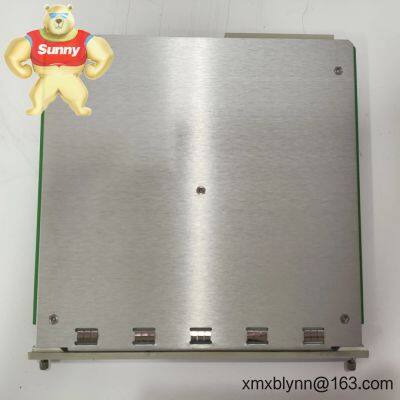

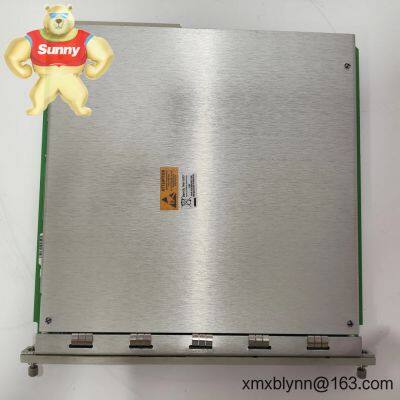

Bently Nevada 3500/32M Módulo de relé de 4 canales – Relés de disparo y alarma fiables para el bastidor de protección de maquinaria 3500

• Garantía: 365 días

• Entrega: 1 semana si está en stock; máximo un mes a más tardar

• Pago: 50% de pago anticipado; pago total antes de la entrega

• Opciones de envío expreso: FedEx, UPS, DHL

• Cuatro relés independientes – Proporciona cuatro salidas de contacto seco de Forma C (SPDT) para alarmas y disparos.

• Lógica de votación programable – Admite esquemas comunes (por ejemplo, 1oo2, 2oo3) típicamente utilizados en aplicaciones API 670, reduciendo los disparos falsos.

• Opciones de falla segura y de bloqueo – Configure los contactos como energizados/desenergizados (falla segura) y de bloqueo/no bloqueo para adaptarse a la filosofía del sitio.

• Integración del tablero posterior – Acepta impulsos de alarma de cualquier canal de monitor 3500 a través del tablero posterior de la rack; no se requiere cableado externo de conexión.

• Integridad del disparo – Puede notar que muchas plantas instalan módulos de relé redundantes para agregar diversidad de votación entre racks; este módulo admite ese enfoque.

• Cableado de campo sencillo – Módulo de E/S posterior con bloques de terminales para una conexión limpia a circuitos DCS, ESD o de solenoide.

• Parejas típicas – A menudo se utiliza junto con el 3500/22M TDI (para configuración/comunicación), fuentes de alimentación 3500/15 y módulos de monitor como el 3500/40M o el 3500/42M.

El 3500/32M se utiliza en cualquier lugar donde las señales de protección de maquinaria deban accionar interbloqueos cableados:

• Trenes de compresores (centrífugos y alternativos) – solenoides de disparo y alarmas del sistema de sellado.

• Turbinas de vapor/gas – disparos por sobrevelocidad/temperatura combinados con votación de apagado por vibración.

• Bombas, ventiladores, sopladores – disparos por alta vibración, posición axial o temperatura de cojinetes hacia MCC/ESD.

• Plantas de refinación y petroquímicas – integración con SIS para votación de alarmas API 670.

• Generación de energía – anuncios e interbloqueos permisivos hacia sistemas DCS/PLC.

Lo que aprecio es lo limpiamente que te permite mapear alarmas específicas de monitor (Peligro, Alerta, No OK) a contactos dedicados, para que las operaciones puedan separar los paros de planta de las alertas de mantenimiento.

• Fiabilidad: Relés de grado industrial y lógica comprobada del tablero posterior 3500 para servicio las 24 horas del día.

• Compatibilidad: Funciona en toda la familia 3500; fácil de emparejar con el 3500/22M, 3500/40M, 3500/42M.

• Ahorro de costos: La votación incorporada reduce la necesidad de solucionadores de lógica externos para la selección de alarmas en muchos casos.

• Mantenibilidad: El reemplazo del módulo frontal sin perturbar el cableado de campo posterior reduce el MTTR.

• Flexibilidad de configuración: Puedes reasignar los impulsos de relé en el software a medida que evoluciona la lógica de la planta, sin volver a cablear.

La retroalimentación que escuchamos de los líderes de mantenimiento es bastante consistente: “Migramos la lógica de disparo a un par de módulos 3500/32M y redujimos los disparos falsos a la mitad, principalmente gracias a la votación 2oo3 y los ajustes de bloqueo”.

• Estantería y montaje: Instale en una rack 3500 montada en una estantería bien ventilada; mantenga un espacio adecuado para el flujo de aire.

• Cableado: Utilice los bloques de terminales del módulo de E/S posterior; separe el cableado de disparo del cableado de señal de bajo nivel; observe la correcta puesta a tierra.

• Práctica de falla segura: Muchos sitios seleccionan “desenergizado para disparar” y comportamiento de bloqueo para apagados de alta integridad.

• Alimentación y redundancia: Considere fuentes de alimentación redundantes (3500/15) y, donde sea necesario, módulos de relé duplicados para diversidad de votación.

• Revisiones periódicas: Pruebe periódicamente los contactos y la lógica de votación; verifique las asignaciones de alarmas después de actualizaciones de firmware o configuración.

• Firmware/configuración: Configure a través del 3500/22M TDI; realice copias de seguridad de los archivos de configuración después de cualquier cambio.

• Limpieza: Mantenga los marcos frontales y las vías de ventilación libres de polvo; evite disolventes y aire a alta presión.

• Certificaciones: Típicamente con marca CE; UL/cUL para equipos de control industrial; muchas instalaciones requieren cumplimiento de Clase I, Div 2 o ATEX Zona 2 cuando se instala de acuerdo con el manual del sistema 3500.

• RoHS: Los componentes y acabados generalmente cumplen con las expectativas industriales de RoHS para montajes electrónicos.

• Garantía: Garantía de 365 días a partir del envío.

Si está estandarizando la lógica de apagado en múltiples trenes, el 3500/32M parece ser una elección sensata: compacto, configurable y fácil de mantener. Puede notar la mayor ganancia cuando habilita la votación y separa limpiamente las acciones de Alerta y Peligro a nivel de relé.
