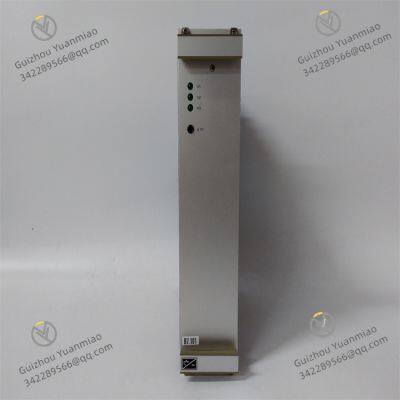

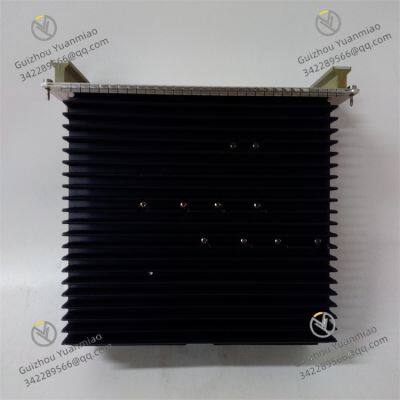

SCHROFF MPS022 Módulo de fuente de alimentación de corriente continua

I. Descripción general

II. Parámetros técnicos

Características de entrada: Admite un amplio rango de tensiones de entrada. El rango de tensión de entrada de CA es de 90VCA a 264VCA, lo que puede hacer frente fácilmente a las fluctuaciones de tensión de la red en diferentes regiones; el rango de tensión de entrada de CC es de 130VCC a 350VCC, adecuado para diversos escenarios de alimentación de CC. La frecuencia de entrada generalmente es compatible con las frecuencias estándar de 50Hz y 60Hz, con una excelente adaptabilidad a la red eléctrica.

Capacidad de salida: La potencia de salida puede alcanzar 220W, lo que puede proporcionar suficiente energía para diversas cargas. Hay una amplia variedad de opciones de tensión de salida, como 5V, 12V y -12V, lo que puede satisfacer las diferentes exigencias de tensión de alimentación de diferentes dispositivos. La capacidad de corriente de salida se ajusta según las diferentes tensiones de salida. Por ejemplo, cuando se produce una salida de 5V, puede proporcionar una corriente relativamente grande para impulsar dispositivos con altas exigencias de corriente.

Eficiencia y rizado: La eficiencia de conversión de potencia es mayor del 80%, lo que reduce efectivamente las pérdidas de energía y los costos de funcionamiento. El rizado y el ruido son extremadamente bajos, menos de 10mVPP, lo que proporciona un entorno de alimentación estable y de baja interferencia para dispositivos con exigencias estrictas en cuanto a la pureza de la fuente de alimentación, garantizando el funcionamiento estable de los dispositivos y evitando la interferencia de señales y las fallas de equipos causadas por las fluctuaciones de la fuente de alimentación.

Adaptabilidad ambiental: El rango de temperatura de funcionamiento es de -20°C a +55°C, y puede funcionar de manera estable en entornos exteriores fríos o en talleres industriales de alta temperatura. El rango de humedad relativa es del 5% - 95% (sin condensación), con una buena resistencia a la humedad. El nivel de protección alcanza IP67, con excelentes capacidades de protección contra polvo y agua. Incluso en entornos industriales hostiles, como condiciones de polvo y humedad, puede funcionar normalmente, garantizando la fiabilidad y la vida útil de la fuente de alimentación.

III. Características funcionales

Corrección activa del factor de potencia (PFC): A través del circuito PFC incorporado, puede mejorar efectivamente la forma de onda de la corriente de entrada, reducir significativamente la interferencia armónica, mejorar el factor de potencia, reducir la contaminación de la red eléctrica y, al mismo tiempo, mejorar la eficiencia de utilización de la fuente de alimentación. Cumplir con las normas industriales modernas de ahorro de energía y protección del medio ambiente, lo que hace que el sistema de alimentación sea más eficiente y respetuoso con el medio ambiente.

Función de funcionamiento redundante: Integra diodos de desacoplamiento internamente y admite el modo de funcionamiento redundante. Cuando un módulo de alimentación en el sistema falla, otros módulos que funcionan normalmente pueden asumir sin problemas la carga, garantizando la alimentación continua del sistema, mejorando en gran medida la fiabilidad y la estabilidad de todo el sistema de alimentación, reduciendo efectivamente el riesgo de apagado causado por fallas de la fuente de alimentación y garantizando la continuidad de la producción industrial.

Bus de distribución de corriente pasivo: Permite que múltiples módulos de alimentación MPS022 funcionen en paralelo. A través de la tecnología del bus de distribución de corriente pasivo, puede equilibrar automáticamente la corriente de carga entre cada módulo, haciendo que cada módulo comparta uniformemente la carga del sistema, aprovechando al máximo el rendimiento de cada módulo, mejorando la capacidad y la fiabilidad general de alimentación del sistema y facilitando a los usuarios la expansión flexible de la capacidad de alimentación según las necesidades reales.

Función de salida de señal: Tiene un mecanismo completo de salida de señal, que puede proporcionar señales de bus VME y señales de salida normal de tensión. Las señales de bus VME facilitan la comunicación e integración con sistemas con arquitectura de bus VME, realizando la interacción entre el estado de la fuente de alimentación y el control del sistema; las señales de salida normal de tensión pueden enviar en tiempo real el estado de la tensión de salida de la fuente de alimentación. Una vez que se produce una anomalía, puede notificar rápidamente al sistema de control, facilitando a los operadores tomar medidas rápidas para garantizar el funcionamiento seguro y estable del sistema.

IV. Fallas comunes y soluciones
