Módulo de comunicación TRICONEX 4352B

Guizhou Yuanmiao Automation Equipment Co., Ltd.

1A.

Módulo de comunicación TRICONEX 4352B thumbnail-1

Módulo de comunicación TRICONEX 4352B thumbnail-2

Módulo de comunicación TRICONEX 4352B thumbnail-3

Módulo de comunicación TRICONEX 4352B photo-1

Módulo de comunicación TRICONEX 4352B photo-2

Módulo de comunicación TRICONEX 4352B photo-3

Negociable MOQ: 1 Piece (Precio negociable según volumen de pedido y personalización)

Especificaciones Clave

Obtener el último precio

Tipo de negocio:

Trading Company

Año de fundación:

2014

Tamaño de la fábrica:

1.000 - 3.000 metros cuadrados

Contactar Proveedor Solicitar Cotización Chatea ahora

Pago y Envío

Métodos de Pago:

Puerto de Embarque:

China

Detalle de entrega:

El tiempo de entrega depende de la cantidad del pedido.

Detalles del producto
Perfil de la empresa
Contáctenos

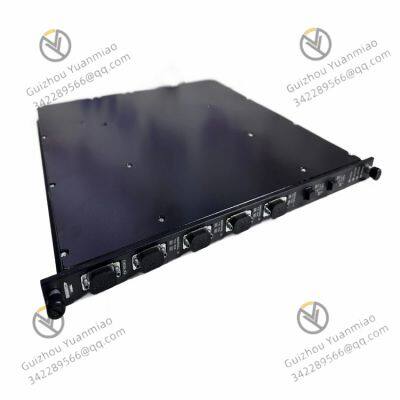

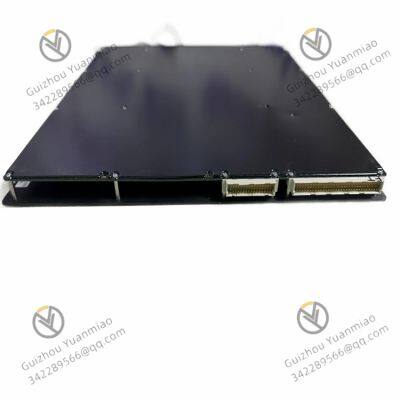

TRICONEX 4352B Módulo de Comunicación

TRICONEX 4352B es un módulo de comunicación en el Sistema Instrumentado de Seguridad (SIS) Triconex. Lo siguiente es su introducción relevante:

Características Funcionales:

Múltiples Interfaces de Comunicación: Proporciona dos puertos Ethernet de fibra óptica de 100Mbps y cuatro puertos serie RS-232/RS-485, que pueden conectar los controladores de seguridad Triconex a dispositivos y redes como HMI, sistemas SCADA y I/O remotos.
Soporte para Múltiples Protocolos: Soporta varios protocolos de comunicación, incluyendo TriStation, Modbus, TCP/IP, ICMP y SNTP, lo que puede satisfacer las necesidades de comunicación entre diferentes dispositivos.
Diseño Redundante: Adopta una arquitectura de Redundancia Modular Triple (TMR), tiene funciones de autodiagnóstico, cumple con los requisitos del nivel de seguridad SIL 3 de la IEC 61508 y puede garantizar el funcionamiento estable del sistema en entornos hostiles. Incluso si algunos componentes fallan, el sistema aún puede mantener un funcionamiento normal.
Función de Procesamiento de Datos: Soporta el análisis, conversión y filtrado de datos, y puede procesar los datos transmitidos para una mejor compatibilidad con otros dispositivos o sistemas. También puede transmitir datos de seguridad como señales de alarma y comandos de control.

Parámetros Técnicos:

Voltaje de Alimentación: Por lo general, 24VDC, y algunos parámetros muestran que hay una versión de 5V DC.
Consumo de Energía: Aproximadamente 5W.
Tasa de Comunicación: La tasa del puerto Ethernet es de 100Mbps, y el puerto serie puede alcanzar hasta 12Mbps.
Temperatura de Funcionamiento: -20℃ a +60℃, y algunos datos muestran que su rango de temperatura ambiental es de -40℃ a 85℃.
Nivel de Protección: Cumple con los requisitos del nivel de protección IP65.

Campos de Aplicación:

Industria Petroquímica: Se utiliza en procesos peligrosos en procesos de producción como la refinación de petróleo y la industria química del gas natural para realizar la comunicación entre los controladores de seguridad y monitorear y controlar el equipo de campo.
Industria Eléctrica: Puede aplicarse a centrales térmicas, centrales nucleares, centrales hidroeléctricas, etc. Garantiza la comunicación de datos del sistema instrumentado de seguridad durante la producción, transmisión y distribución de energía eléctrica, y garantiza el funcionamiento estable del sistema.
Industria Metalúrgica: Es adecuado para escenarios como la fundición de acero y la fundición de metales no ferrosos. Puede monitorear eficazmente el estado del equipo de seguridad, participar en el control de procesos y proporcionar garantías para la seguridad de la producción metalúrgica.

Principio de Funcionamiento

Fundamento de la Arquitectura Redundante
Diseño Modular Triple
El módulo contiene tres canales de comunicación independientes (Canal A, B y C) en su interior, y cada canal tiene un procesador, memoria y interfaz I/O independientes. Estos tres canales procesan las mismas tareas de comunicación en paralelo, formando una redundancia física.

Mecanismo de Votación 2oo3
Los resultados de salida de los tres canales se comparan en tiempo real a través de un circuito de votación de hardware. Para las señales digitales, se adopta la regla de votación "2oo3" (dos de tres): si las salidas de dos canales son consistentes, el sistema acepta este resultado; para las señales analógicas, se toma el valor mediano como salida final. Este mecanismo garantiza que un fallo en un solo canal no afectará la toma de decisiones del sistema.

Flujo de Procesamiento de Comunicación
Recepción y Aislamiento de Señales
Interfaz de Multi-protocolos: El módulo recibe datos de dispositivos externos a través de puertos Ethernet (que soportan TCP/IP, Modbus TCP) y puertos serie (que soportan Modbus RTU, ASCII).
Aislamiento Óptico: Cada interfaz de comunicación adopta la tecnología de aislamiento óptico (con un voltaje de aislamiento de hasta 2500V AC) para evitar que las interferencias o fallas externas afecten los circuitos internos.

Sincronización y Verificación de Datos
Bus TRIBUS: Los tres canales realizan la sincronización de datos a través del bus TRIBUS interno de alta velocidad para garantizar que cada canal procese los mismos datos de entrada.
Verificación CRC: El marco de datos transmitido contiene un código de Verificación de Redundancia Cíclica (CRC), y el extremo receptor detecta errores de transmisión de datos a través del código de verificación.

Análisis y Procesamiento de Protocolos
El procesador de comunicación analiza los mensajes de protocolo recibidos (como comandos Modbus), los convierte en un formato de datos interno y los transmite al controlador principal a través del bus de tarjeta madre.
Soporta el modo de transmisión transparente (retransmitir directamente los datos) y el modo de conversión de protocolos (como de Modbus RTU a TCP).

Detección de Fallos y Tolerancia a Fallos
Autodiagnóstico en Línea
Cada canal monitorea su propio estado de hardware en tiempo real (como el voltaje de alimentación, el estado de funcionamiento del procesador) y detecta fallos potenciales comparando los resultados de procesamiento de los tres canales.
La tasa de cobertura de diagnóstico es superior al 99%, lo que puede detectar problemas como fallos de procesador, errores de memoria y interrupciones de la conexión de comunicación.

Mecanismo de Respuesta a Fallos
Funcionamiento Degradado: Si un canal falla, el sistema lo aísla automáticamente, y los dos canales restantes continúan funcionando en modo 2oo3 para mantener las funciones de comunicación.
Reemplazo por Intercambio en Caliente: Los módulos defectuosos se pueden reemplazar en línea sin apagar la máquina, y el nuevo módulo sincroniza automáticamente el estado actual del sistema después de ser agregado.

Registro de Fallos y Alarma
Toda la información de fallos se registra en memoria no volátil y se puede consultar remotamente a través del software TriStation.
Cuando se produce un fallo, el módulo envía una señal de alarma al controlador principal a través de indicadores LED y el bus del sistema.

Colaboración con el Sistema Principal
Comunicación por Bus de Tarjeta Madre
El módulo intercambia datos con el controlador principal (como la CPU de la serie 3700) a través del bus de tarjeta madre dedicado del sistema Tricon (como el bus VME). El ciclo de comunicación suele ser de 10 - 50ms para garantizar la capacidad en tiempo real.

Transmisión Segura de Datos
Los datos relacionados con la seguridad (como comandos de parada de emergencia) durante la transmisión adoptan mecanismos de cifrado y marca de tiempo para evitar la manipulación o repetición de datos.
Soporta rutas de comunicación redundantes, que se conmutan automáticamente a la ruta de respaldo cuando la ruta principal falla.

Escenarios de Aplicación Típicos
Integración con Sistemas DCS: Sirve como puente de comunicación entre el SIS Tricon y sistemas DCS como Honeywell Experion y Emerson DeltaV, realizando la interacción entre los datos de seguridad y los datos de proceso.
Conexión de I/O Remoto: Conecta estaciones de I/O remotas a través de fibra óptica o RS-485 para expandir el rango de monitoreo del sistema.
Comunicación HMI/SCADA: Transmite los datos del sistema de seguridad a la estación de operación o el sistema SCADA para apoyar a los operadores en el monitoreo en tiempo real del estado de seguridad.

Resumen
TRICONEX 4352B garantiza una alta confiabilidad y seguridad del proceso de comunicación a través de cuatro mecanismos: redundancia física, votación en tiempo real, diagnóstico en línea y conmutación tolerante a fallos. Su diseño cumple con los requisitos del nivel de integridad de seguridad SIL 3 y es adecuado para escenarios de comunicación clave en industrias de alto riesgo como la petroquímica y la energía nuclear, proporcionando un canal de transmisión de datos ininterrumpido para los sistemas instrumentados de seguridad.

Etiquetas de producto: 4352B
