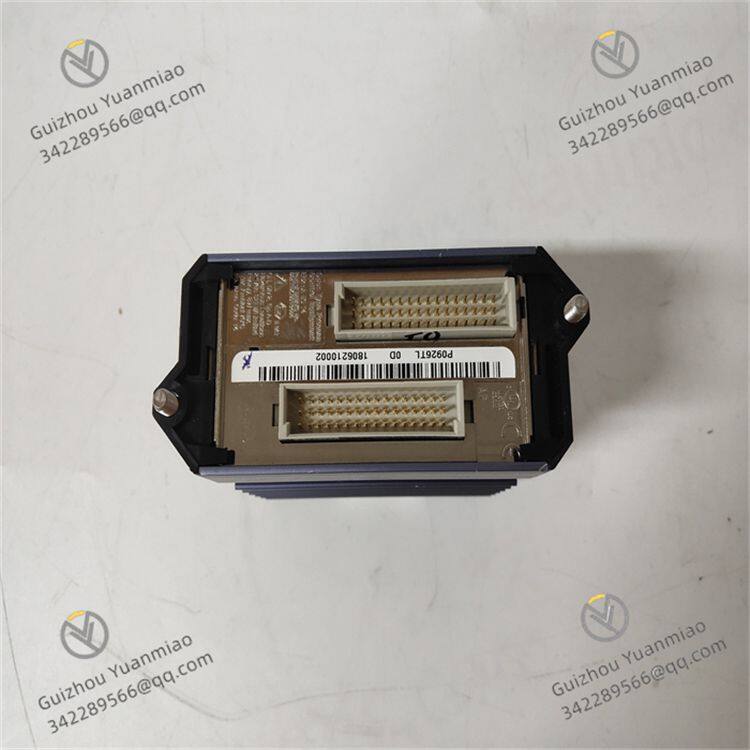

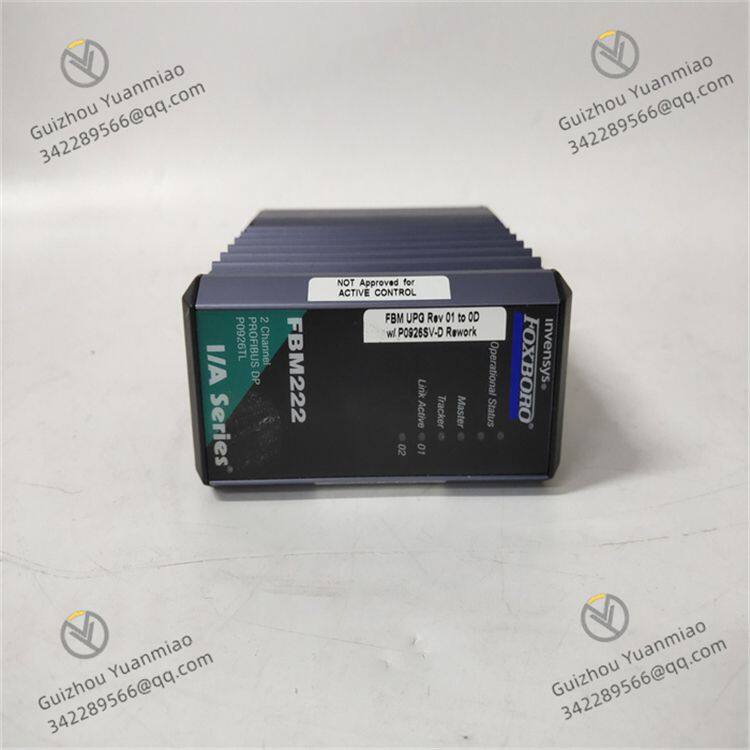

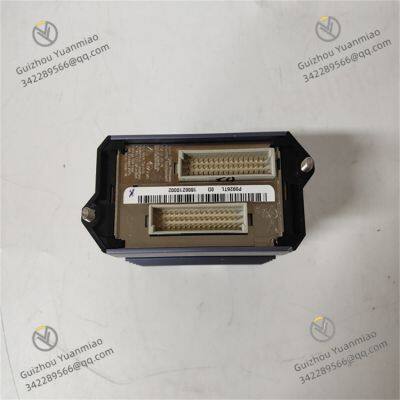

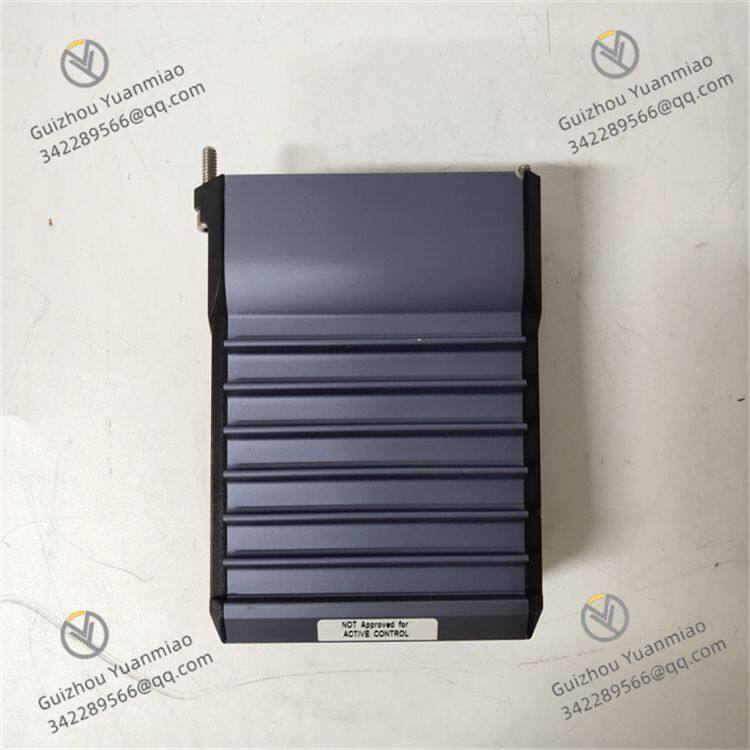

Foxboro FBM222 P0926TL Módulo de campo de bus

Cableado incorrecto del bus Profibus DP, como circuito abierto, cortocircuito o conexión floja del cable.

Protocolo de comunicación mal configurado, con parámetros como la tasa de baudios y la paridad no coincidiendo con otros dispositivos.

Configuración de dirección de módulo en conflicto causando caos en la comunicación.

Interferencia electromagnética afectando la calidad de la señal de comunicación.

Verificar el cableado del bus para garantizar una conexión firme, sin daños o cortocircuitos, y reemplazar los cables si es necesario.

Confirmar la configuración de parámetros del protocolo de comunicación, garantizar la consistencia con la estación maestra y otras estaciones esclavas, y volver a descargar la configuración.

Verificar la dirección del módulo en el sistema para garantizar la unicidad, restablecer la dirección y reiniciar el módulo.

Proteger el bus, alejarlo de fuentes de interferencia electromagnética fuertes o agregar dispositivos antiinterferencia

Fuente de alimentación externa de 24V CC no conectada o voltaje anormal, excediendo el rango permitido del módulo.

Bloques de terminales de alimentación flojos o con mal contacto.

Circuito de alimentación interno del módulo dañado.

Utilizar un multímetro para medir la entrada de alimentación, garantizando que el voltaje sea de 24V CC±5%. Si es anormal, verificar la fuente de alimentación o reemplazarla.

Apretar los bloques de terminales de alimentación para garantizar un buen contacto; manejar o reemplazar rápidamente los terminales si están oxidados o dañados.

Si la fuente de alimentación externa es normal, intentar reemplazar el módulo. Si el problema se resuelve, indica una falla en el circuito de alimentación interno del módulo original, lo que requiere contactar al fabricante para la reparación o reemplazo.

Temperatura del entorno de trabajo excesivamente alta, excediendo la temperatura de funcionamiento nominal del módulo (-20°C a +60°C).

Mala ventilación en la posición de instalación del módulo, lo que resulta en una mala disipación de calor.

Funcionamiento a alta carga a largo plazo del módulo, o fallas internas como cortocircuitos que causan un exceso de corriente.

Mejorar el entorno de trabajo y reducir la temperatura ambiental, como agregar aires acondicionados o ventiladores.

Ajustar la posición de instalación del módulo para garantizar suficiente espacio para la ventilación y la disipación de calor, y limpiar los desechos y el polvo alrededor del módulo.

Verificar la carga de trabajo del módulo y los dispositivos conectados para evitar el funcionamiento con sobrecarga; eliminar rápidamente las fallas de cortocircuito o reemplazar componentes defectuosos.

Configuración incorrecta del canal, como la configuración del tipo y rango de señal no coincidiendo con los dispositivos conectados realmente.

Hardware del canal dañado, como fallas en componentes internos como conversores A/D y amplificadores.

Sensores o transmisores defectuosos conectados al canal.

Verificar los parámetros de configuración del canal para garantizar la consistencia con los sensores o transmisores conectados realmente, y volver a probar después de reconfigurar.

Si la configuración es correcta, intentar reemplazar el canal o el módulo para determinar si es una falla de hardware. Para fallas de hardware, contactar al fabricante para la reparación o reemplazo.

Verificar el estado de funcionamiento de los sensores o transmisores, y repararlos o reemplazarlos si están defectuosos.

Fallas internas del módulo causando anomalías en el circuito de control de las luces indicadoras.

Fallas de software o información de configuración incorrecta afectando la visualización normal de las luces indicadoras.

Intentar reiniciar el módulo para ver si las luces indicadoras vuelven a la normalidad. Si aún son anormales, intentar volver a descargar la información de configuración correcta.

Si los métodos anteriores no son efectivos, puede ser una falla de hardware dentro del módulo, lo que requiere contactar al fabricante para la reparación o reemplazo.
