Der 33512B bietet Keysights exklusive Trueform-Technologie, die unvergleichliche Fähigkeiten für die
Erzeugung eines vollständigen Signalbands für Ihre anspruchsvollsten Messungen bietet.
Hervorhebungen
Exklusive Trueform-Technologie
• Unvergleichliche Fähigkeiten zur Erzeugung eines vollständigen Signalbands für Ihre anspruchsvollsten Messungen
• Sinuswellen mit 5-fach geringerer Harmonischer Verzerrung für reineres Signale
• Impulse bis 20 MHz mit 10-fach weniger Jitter für präzisere Zeitsteuerung
• Optionale punktweise Arbitrary-Waveform-Fähigkeit mit Sequenzierung für genauere Darstellung
von benutzerdefinierten Signalen
Instrumentmerkmale
• 160 MSa/s Abtastrate für höhere Zeitauflösung von Arbitrary-Wellenformen
• 16-Bit-Auflösung mit 1 mVpp bis 10 Vpp Amplitude für höhere Amplitudengenauigkeit
• 1 MSa/Kanal Standard-Wellenformspeicher, optional 16 MSa/Kanal für Ihre längsten Wellenformen

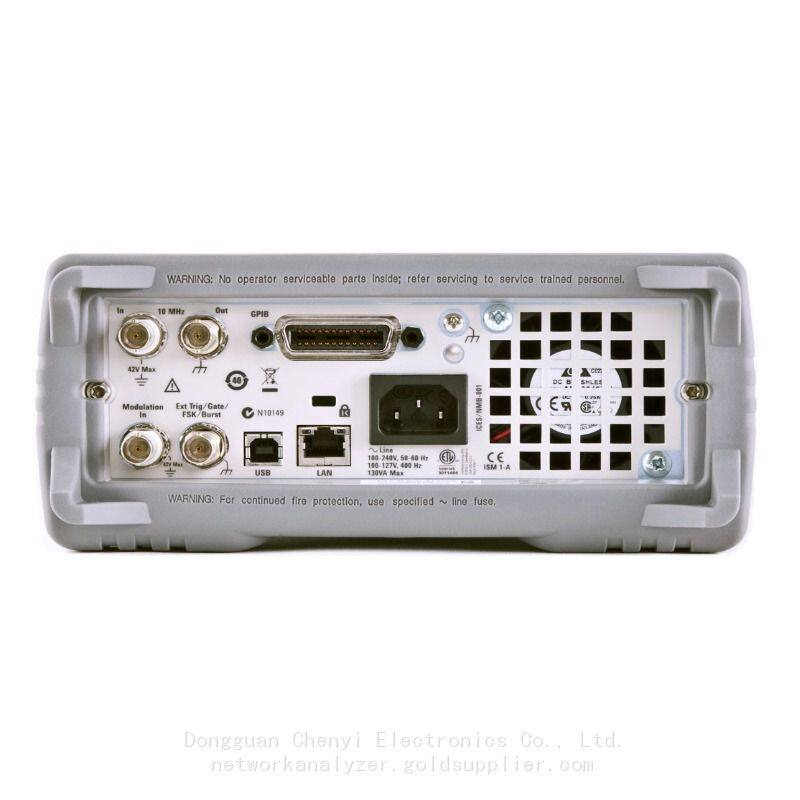

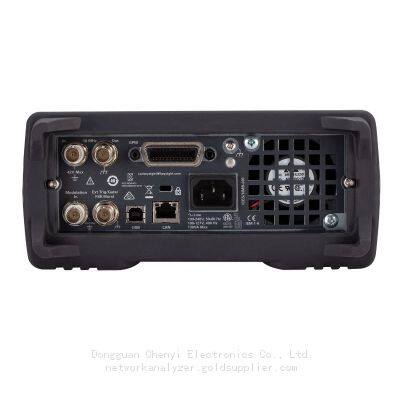

• USB, LAN (LXI-C), GPIB Standard für schnelle und einfache Verbindung mit PC oder Netzwerk
Wellenformerstellen und -bearbeiten
• Erstellen Sie eine Wellenform von der Frontplatte aus mit dem eingebauten Editor
• Erfassen Sie eine Wellenform von einem Oszilloskop und laden Sie sie auf den Generator herunter
• Erstellen Sie eine Wellenform in MATLAB, Microsoft® Excel usw. und laden Sie sie auf den Generator herunter
• Laden Sie die BenchVue Basic-App kostenlos herunter, um Ihre Instrumente zu steuern
Die Wellenformgeneratoren der Keysight 33500B-Serie mit exklusiver Trueform-Signalgenerierungstechnologie bieten mehr Fähigkeiten, Genauigkeit und Flexibilität als die DDS-Generatoren der vorherigen Generation. Generieren Sie einfach das gesamte Signalband, das Sie für Ihre Geräte benötigen, und seien Sie sicher, dass der Signalgenerator die Signale ausgibt, die Sie erwarten.
Der 33512B kann bei Bedarf problemlos auf 30 MHz upgraden.
Modulation und eingebaute Wellenformen
17 Arbitrary-Wellenformen eingebaut, einschließlich Standard-Wellenformen wie Sinus, Rechteck, Rampe, PRBS und Gaußsches
Rauschen. Ebenso Spezialwellenformen: Kardial, Haversine und Lorentz. Eingebaute Modulationen umfassen AM, FM,
PM FSK und PWM.
Wellenformsummierungs- und -kombinationsfähigkeit
Fügen Sie Rauschen zu Ihrem Signal für Margin- und Verzerrungstests nur mit einem einzigen Kanal hinzu. Sie können Dual-Tone
Multi-Frequenzsignale ohne einen Zwei-Kanal-Generator erstellen, was bedeutet, dass Sie Ihr Budget für andere
Testbedürfnisse aufrechterhalten können. Bei einem Zwei-Kanal-Modell können Sie bis zu vier Signale summieren und kombinieren.
Signalintegrität: Ausgabe der Signale, die Sie erwarten
Wenn Ihr Generator Störsignale oder Harmonische einführt, werden Sie Schwierigkeiten haben, zuverlässige Designs zu erstellen.
Um erfolgreich zu sein, müssen Sie mit sauberen, präzisen, rauscharmen Signalen testen. Die Keysight Trueform-Funktions-/Arbitrary-Wellenformgeneratoren bieten die höchste Signalgenauigkeit, sodass Sie die genauen Wellenformen erzeugen können, die Sie für Ihre anspruchsvollsten Messungen benötigen. Sie können sicher sein, dass Sie in Ihren Messungen die Eigenschaften Ihres Designs und nicht die
Ihres Wellenformgenerators sehen.
Niedrigster Jitter
Mit einem Jitter von nur 1 ps bieten die Trueform-Funktions-/Arbitrary-Wellenformgeneratoren eine außergewöhnliche Kantenstabilität. Sie
können sie sogar als Systemuhr für die Zeitsteuerung und Auslösung Ihrer anderen Instrumente verwenden. Mit besserer Jitterleistung können Sie Kanten genauer platzieren, was Ihnen hilft, Zeitfehler in Ihrem Schaltungsdesign zu reduzieren.
Niedrigste Harmonische Verzerrung
Mit einer Gesamt-Harmonischen Verzerrung von nur 0,03% bieten die Trueform-Wellenformgeneratoren bis zu 5-fach bessere Genauigkeit als andere Generatoren. Saubere, störfreie Signale führen kein Rauschen oder Artefakte ein. Sehen Sie die Eigenschaften Ihres Designs, nicht die des Wellenformgenerators, in Ihren Messungen.
Trueform Arbs: Erzeugung eines vollständigen Signalbands für die anspruchsvollsten Anforderungen
Die Trueform-Funktions-/Arbitrary-Wellenformgeneratoren verwenden eine Technologie, die jeden Punkt in Ihrem Signal genau
wie Sie es entworfen haben abspielt. Das bedeutet, dass Sie zur Prüfung der Robustheit Ihres Designs ein spezifisches Signal mit Rauschen, Überschwingungen, Spikes und Ausfällen genau dort erstellen können, wo Sie sie benötigen.
Keine Aliasing
Definieren Sie jede Wellenformform und jede Wellenformlänge mit der Trueform-Arbitrary-Wellenform-Fähigkeit. Spielen Sie Ihre Signale wie definiert, mit Ihrer genauen Abtastrate, ohne die Gefahr, dass kurzdauernde Anomalien, die für die Prüfung der Gerätereliabilität entscheidend sind, übersehen werden.
Standard-Tiefspeicher
Wenn Sie Ihr Design mit langen, komplexen Wellenformen mit einer Vielzahl von Anomalien testen möchten, müssen Sie sicherstellen
dass Ihr Wellenformgenerator genügend Speicher hat. Die 33500B- und 33600A-Serie verfügen standardmäßig über 1 M Samples und 4 M Samples Tiefspeicher. Typische DDS-Generatoren bieten nur einen Bruchteil dieser Kapazität. Darüber hinaus sind höhere Speicheroptionen bis zu 64 MSamples verfügbar, um Ihre komplexesten Wellenformen zu verarbeiten.
Impulsgenerator mit schnellen Flankenzeiten
Erstellen Sie Impulse bis zu 100 MHz mit den Trueform-Funktions-/Arbitrary-Wellenformgeneratoren. Die meisten DDS-basierten Generatoren bieten bei der Impulserzeugung eine reduzierte Bandbreite. Trueform-Wellenformgeneratoren erzeugen einen höheren Harmonischengehalt, was schnelle Übergänge ermöglicht. Wie ein dedizierter Impulsgenerator können die Flankenzeiten unabhängig auf bis zu 2,9 ns eingestellt werden, was doppelt so schnell ist wie bei einem typischen Funktionsgenerator.
Kanalkopplung mit Basisband-Generierungsfähigkeit
Die Kanalkopplung vereinfacht den Betrieb eines Zwei-Kanal-Funktionsgenerators. Beide Kanäle können
mit einem einzigen Parameter für Phase, Amplitude oder Frequenz gesteuert werden, was es einfach macht, Differenz- oder Nachfolgesignale zu erstellen. Darüber hinaus wurde die IQ-Signalgenerierung jetzt einfacher mit dem IQ-Basisband-Signal-Player für
Trueform-Funktions-/Arbitrary-Wellenformgeneratoren.
Der IQ-Basisband-Signal-Player konfiguriert und steuert beide Kanäle, als wären sie ein einziger Kanal. Er hält auch
die Phase jedes Kanals im nominalen IQ-Bereich. Gehen Sie schnell von der Simulation zur Signalgenerierung, um Ihre RF-Komponente oder Ihr Systemdesign zu testen.
Wählen Sie die Fähigkeiten, die Sie jetzt benötigen, und upgraden Sie einfach, wenn sich Ihre Bedürfnisse ändern
Bei den meisten Wellenformgeneratoren bekommen Sie, was Sie bezahlen, wenn Sie Ihr Instrument kaufen. Bei den
33500B- und 33600A-Serie Funktions-/Arbitrary-Wellenformgeneratoren gibt es jedoch vier verschiedene Modelle aus denen Sie auswählen können, sodass Sie die Fähigkeit kaufen können, die Sie jetzt benötigen, und später einfach upgraden können, wenn sich die Bedürfnisse Ihres Projekts ändern. Ihre Investition in Testausrüstung ist gesichert. Wenn Sie für die Erzeugung komplexerer Signale einen tieferen Speicher benötigen, können Sie die Fähigkeit später einfach mit Software-Upgrades hinzufügen. Und es gibt keine Preisnachteile für die spätere Hinzufügung der Fähigkeit.
