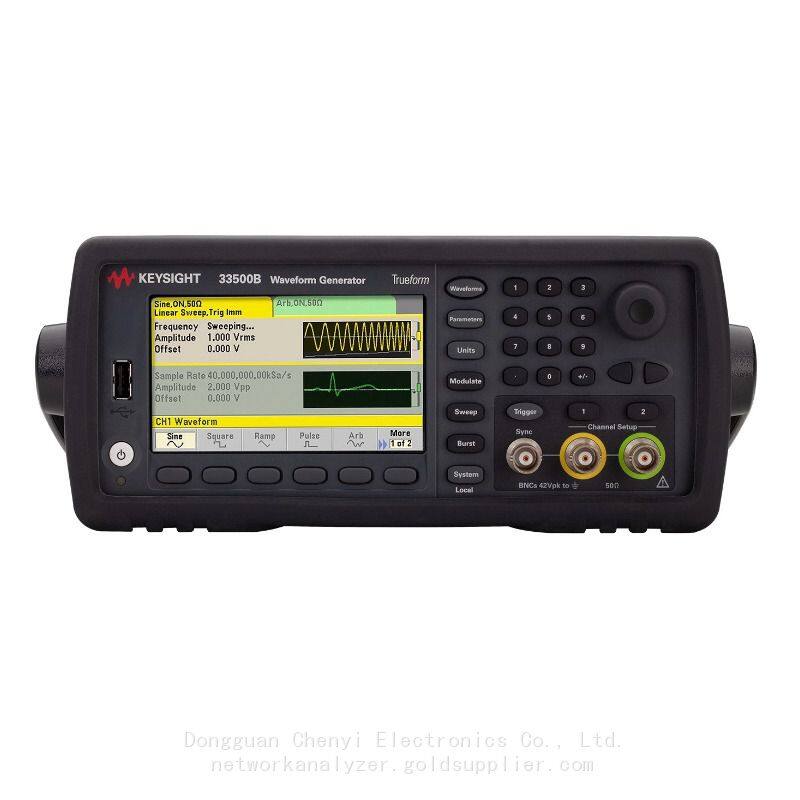

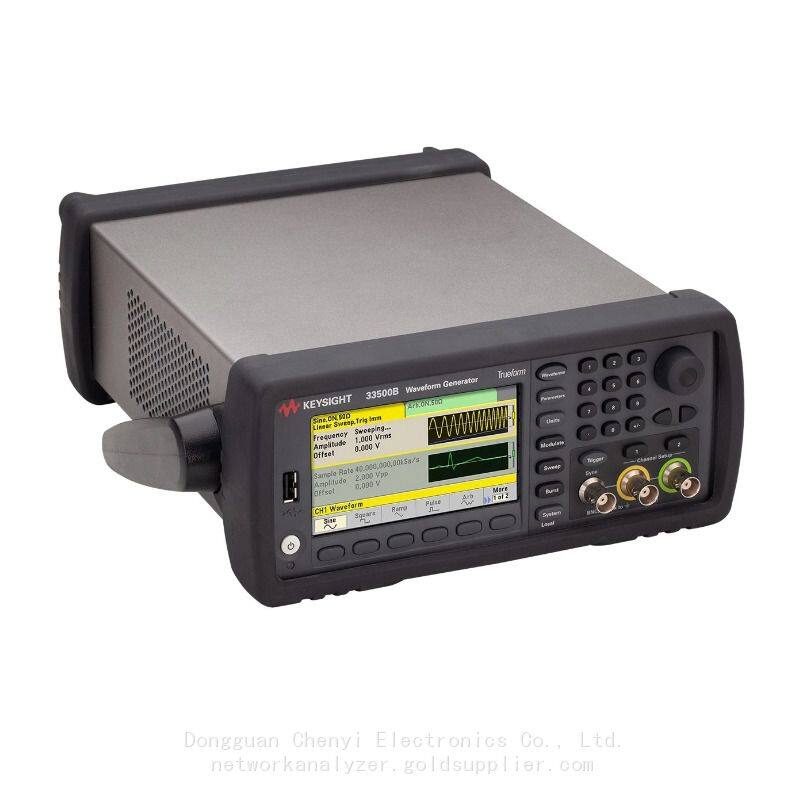

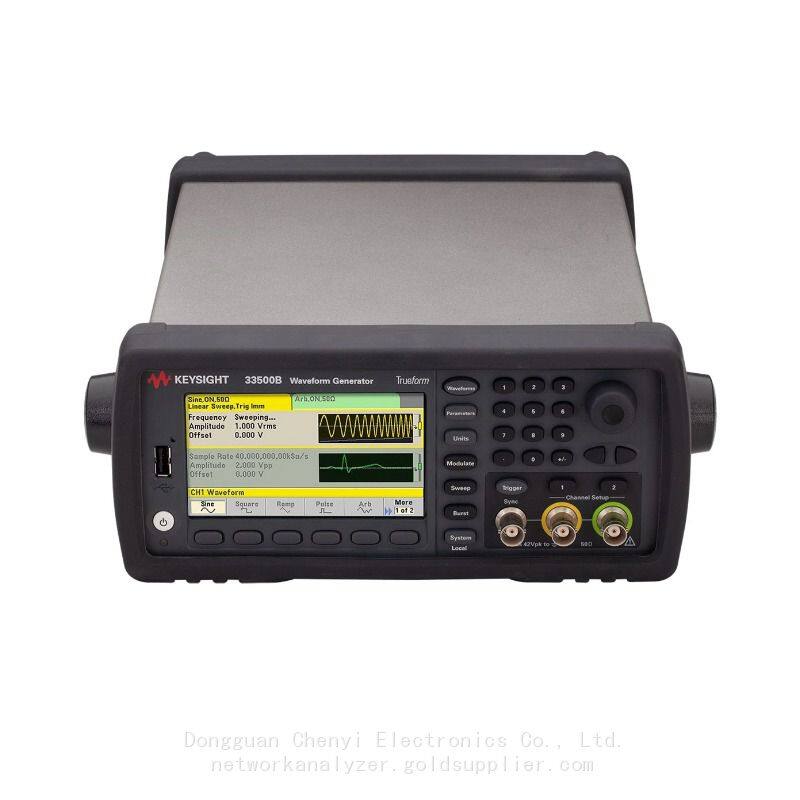

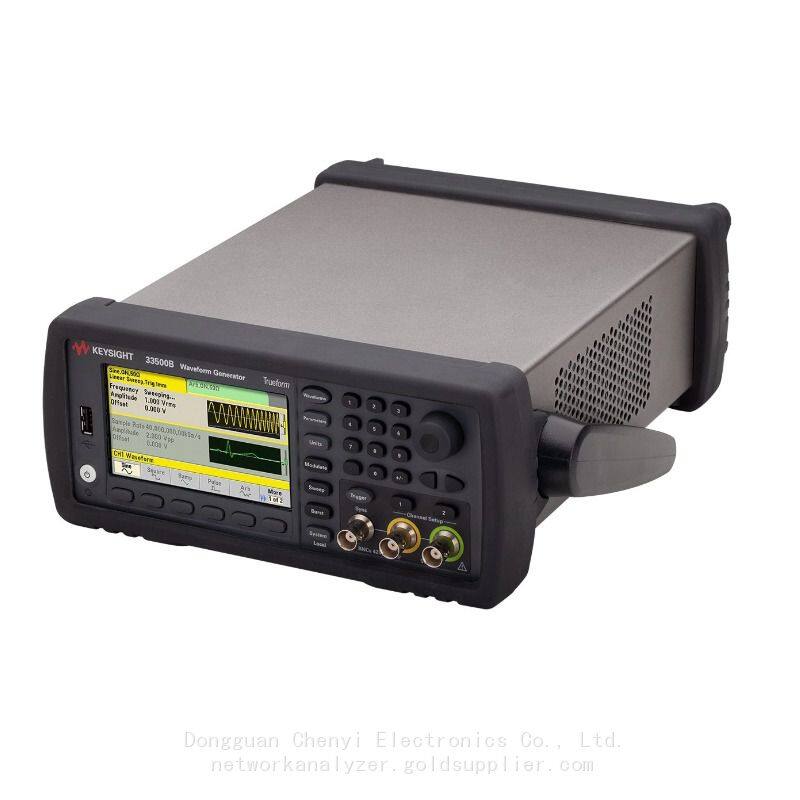

Der 33510B Wellenformgenerator bietet Keysights exklusive Trueform-Technologie, die
ungläubige Fähigkeiten für die Erzeugung eines vollständigen Signalspektrums für Ihre anspruchsvollsten Messungen bietet.
Hervorhebungen
Exklusive Trueform-Technologie
• Unübertroffene Fähigkeiten für die Erzeugung eines vollständigen Signalspektrums für Ihre anspruchsvollsten Messungen
• Sinuswellen mit 5-fach geringerer Oberwellendistortion für reineres Signale
• Impulse bis 20 MHz mit 10-fach weniger Jitter für präzisere Zeitsteuerung
• Optionale punktweise beliebige Wellenformfähigkeit mit Sequenzierung für genauere Darstellung
von benutzerdefinierten Signalen
Instrumentmerkmale
• 160 MSa/s Abtastrate für höhere zeitliche Auflösung beliebiger Wellenformen
• 16-Bit-Auflösung mit 1 mVpp bis 10 Vpp Amplitude für höhere Amplitudengenauigkeit
• Mit Arb-Upgrade 1 MSa/Kanal Standard-Wellenformspeicher, optional 16 MSa/Kanal für Ihre längsten Wellenformen

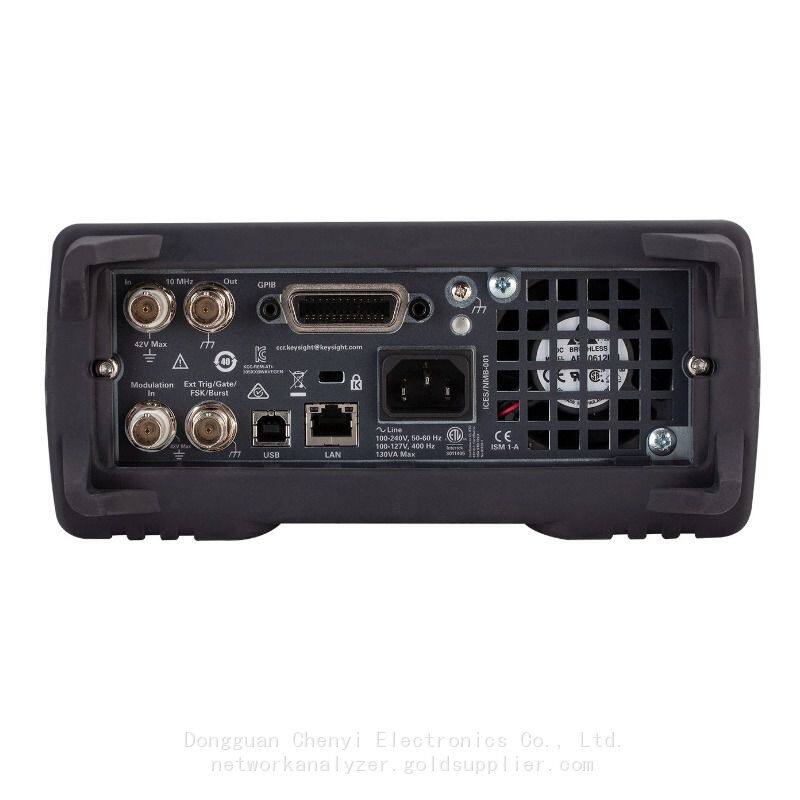

• USB, LAN (LXI-C), GPIB Standard für schnelle und einfache Verbindung mit PC oder Netzwerk
Wellenformerstellen und -bearbeiten (mit Arb-Upgrade)
• Erstellen Sie eine Wellenform von der Frontplatte aus mit dem integrierten Editor
• Erfassen Sie eine Wellenform von einem Oszilloskop und laden Sie sie auf den Generator herunter
• Erstellen Sie eine Wellenform in MATLAB, Microsoft® Excel usw. und laden Sie sie auf den Generator herunter
• Laden Sie die BenchVue Basic-App kostenlos herunter, um Ihre Instrumente zu steuern
Die Keysight 33500B-Serie Wellenformgeneratoren mit exklusiver Trueform-Signalerzeugungstechnologie bieten mehr Leistung, Genauigkeit und Flexibilität als die DDS-Generatoren der vorherigen Generation. Generieren Sie einfach das gesamte Signalspektrum, das Sie für Ihre Geräte benötigen, und seien Sie sicher, dass der Signalgenerator die Signale ausgibt, die Sie erwarten.
Der 33510B kann einfach auf 30 MHz upgradet werden, und beliebige Wellenformfähigkeiten können je nach Bedarf hinzugefügt werden.
Modulation und integrierte Wellenformen
17 beliebige Wellenformen integriert, einschließlich Standardwellenformen wie Sinus, Rechteck, Rampe, PRBS und Gauß'sches
Rauschen. sowie Spezialwellenformen: Herz, Haversinus und Lorentz. Integrierte Modulationen umfassen AM, FM,
PM FSK und PWM.
Wellenformadditions- und -kombinationsfähigkeit
Fügen Sie Rauschen zu Ihrem Signal für Grenzwert- und Verzerrungstests mit nur einem Kanal hinzu. Sie können Zweiton-
mehrfrequenzsignale ohne einen Zwei-Kanal-Generator erstellen, was bedeutet, dass Sie Ihr Budget für andere
Testbedürfnisse aufrechterhalten können. Bei einem Zwei-Kanal-Modell können Sie bis zu vier Signale addieren und kombinieren.
Signalintegrität: Ausgabe der Signale, die Sie erwarten
Wenn Ihr Generator Störsignale oder Oberwellen erzeugt, haben Sie Schwierigkeiten, zuverlässige Designs zu erstellen.
Um erfolgreich zu sein, müssen Sie mit sauberen, präzisen, rauscharmen Signalen testen. Keysight Trueform-Funktions- / beliebige Wellenformgeneratoren bieten die höchste Signalgüte, sodass Sie die genauen Wellenformen erzeugen können, die Sie für Ihre anspruchsvollsten Messungen benötigen. Sie können sicher sein, dass Sie in Ihren Messungen die Eigenschaften Ihres Designs und nicht die
Ihres Wellenformgenerators sehen.
Niedrigster Jitter
Mit einem Jitter von nur 1 ps bieten Trueform-Funktions- / beliebige Wellenformgeneratoren außergewöhnliche Kantenstabilität. Sie
können sie sogar als Systemuhr für die Zeitsteuerung und Auslösung Ihrer anderen Instrumente verwenden. Mit besserer Jitterleistung können Sie Kanten genauer platzieren, was Ihnen hilft, Zeitfehler in Ihrem Schaltungsentwurf zu reduzieren.
Niedrigste Oberwellendistortion
Mit einer Gesamt-Oberwellendistortion von nur 0,03% bieten Trueform-Wellenformgeneratoren bis zu 5-fach bessere Genauigkeit als andere Generatoren. Saubere, störfreie Signale erzeugen kein Rauschen oder Artefakte. Sehen Sie in Ihren Messungen die Eigenschaften Ihres Designs und nicht die des Wellenformgenerators.
Trueform Arbs: Erzeugung eines vollständigen Signalspektrums für die anspruchsvollsten Anforderungen
Trueform-Funktions- / beliebige Wellenformgeneratoren verwenden eine Technologie, die jeden Punkt in Ihrem Signal genau
wie Sie es entworfen haben, abspielt. Das bedeutet, dass Sie um die Robustheit Ihres Designs zu testen, ein spezifisches Signal mit Rauschen, Überschwingern, Spitzen und Ausfällen genau dort erstellen können, wo Sie sie benötigen.
Keine Aliasing
Definieren Sie jede Wellenformgestalt und jede Wellenformlänge mit der Trueform-beliebigen Wellenformfähigkeit. Spielen Sie Ihre Signale wie definiert mit Ihrer genauen Abtastrate ab, ohne die Gefahr, dass kurzdauernde Anomalien, die für die Prüfung der Gerätereliabilität entscheidend sind, übersehen werden.
Standard-Tiefspeicher
Wenn Sie Ihr Design mit langen, komplexen Wellenformen mit einer Vielzahl von Anomalien testen möchten, müssen Sie sicherstellen
dass Ihr Wellenformgenerator über genügend Speicher verfügt. Die 33500B- und 33600A-Serie verfügen standardmäßig über 1 M Samples und 4 M Samples Tiefspeicher. Typische DDS-Generatoren bieten nur einen Bruchteil dieser Kapazität. Darüber hinaus sind höhere Speicheroptionen bis zu 64 MSamples verfügbar, um Ihre komplexesten Wellenformen zu verarbeiten.
Impulsgenerator mit schnellen Kantenzeiten
Erstellen Sie Impulse bis 100 MHz mit den Trueform-Funktions- / beliebigen Wellenformgeneratoren. Die meisten DDS-basierten Generatoren bieten eine reduzierte Bandbreite bei der Impulserzeugung. Trueform-Wellenformgeneratoren erzeugen einen höheren Oberwellengehalt, was schnelle Übergänge ermöglicht. Wie ein dedizierter Impulsgenerator können Kantenzeiten unabhängig bis auf 2,9 ns eingestellt werden, was doppelt so schnell ist wie bei einem typischen Funktionsgenerator.
Kanalkopplung mit Basisbandsignal-Erzeugungsfähigkeit
Die Kanalkopplung vereinfacht den Betrieb eines Zwei-Kanal-Funktionsgenerators. Beide Kanäle können
mit einem einzigen Parameter für Phase, Amplitude oder Frequenz gesteuert werden, was es einfach macht, differentielle oder verfolgende
Signale zu erstellen. Darüber hinaus wurde die IQ-Signalerzeugung jetzt mit dem IQ-Basisbandsignal-Player für
Trueform-Funktions- / beliebige Wellenformgeneratoren einfacher.
Der IQ-Basisbandsignal-Player konfiguriert und steuert beide Kanäle, als wären sie ein einziger Kanal. Er hält auch
die Phase jedes Kanals im nominalen IQ-Bereich. Gehen Sie schnell von der Simulation zur Signalerzeugung, um Ihre RF-Komponente oder Systemdesign zu testen.
Wählen Sie jetzt die Fähigkeiten aus, die Sie benötigen, und upgraden Sie dann einfach, wenn sich Ihre Bedürfnisse ändern
Bei den meisten Wellenformgeneratoren bekommen Sie, was Sie bezahlen, wenn Sie Ihr Instrument kaufen. Allerdings gibt es bei den
33500B- und 33600A-Serie Funktions- / beliebige Wellenformgeneratoren vier verschiedene Modelle aus denen Sie auswählen können, sodass Sie die Fähigkeit kaufen können, die Sie jetzt benötigen, und einfach später upgraden können, wenn sich die Bedürfnisse Ihres Projekts ändern. Ihre Investition in Testausrüstung ist geschützt. Wenn Sie für die Erzeugung komplexerer Signale einen tieferen Speicher benötigen, können Sie die Fähigkeit später einfach mit Software-Upgrades hinzufügen. Und es gibt keine Preisnachteile für die spätere Hinzufügung der Fähigkeit.
