Ceyear 3674D Vektornetzwerkanalysator, 10 MHz bis 20 GHz
Vektornetzwerkanalysator 3674B: 10 MHz bis 9 GHz
Vektornetzwerkanalysator 3674C: 10 MHz bis 14 GHz
Vektornetzwerkanalysator 3674D: 10 MHz bis 20 GHz
Vektornetzwerkanalysator 3674E: 10MHz bis 26.5GHz
Vektornetzwerkanalysator 3674F: 10 MHz bis 32 GHz
Vektornetzwerkanalysator 3674G: 10 MHz bis 44 GHz
Vektornetzwerkanalysator 3674H: 10 MHz bis 50 GHz
Vektornetzwerkanalysator 3674K: 10 MHz bis 53 GHz
Vektornetzwerkanalysator 3674L: 10 MHz bis 67 GHz
Vektornetzwerkanalysator 3674N: 10 MHz bis 90 GHz
Vektornetzwerkanalysator 3674P: 10 MHz bis 110 GHz
Haupteigenschaften
• 500Hz~110GHz breiter Bandkoaxialbereich
• 30 MHz Zwischenfrequenzbandbreite, 200001 Messpunkte
• Ultra-schnelle Scangeschwindigkeit, 140dB großer Dynamikbereich
• Es hat 21 Funktionen, wie z. B. Puls-S-Parameter-Messung, Frequenzwandlergerät
Messung, Verstärkungskompressionsmessung, Rauschkoeffizientenmessung, Frequenzspektrum
Messung, Signalintegritätsmessung, Gesamt-Harmonischer-Verzerrungsmessung, aktive
Intermodulationsverzerrungsmessung und automatische Fixturentfernung
• SCPI-Befehlssynchronisationsaufzeichnung, Skript mit einem Klick generieren

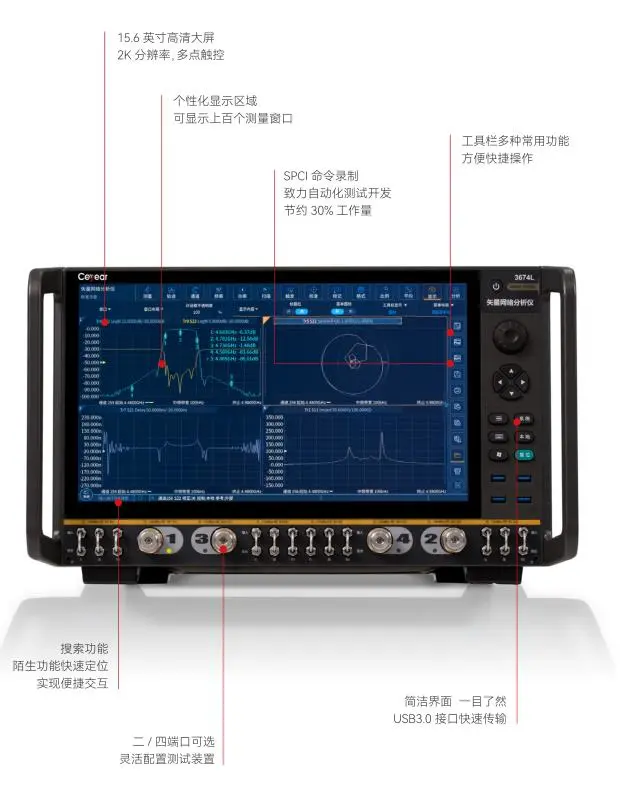

• Ein 15,6-Zoll-Multiparameterdisplay auf einem Bildschirm mit Multi-Touch-Betrieb
Produktübersicht
Der Ceyear 3674-Serie Vektornetzwerkanalysator ist der Höhepunkt der technologischen Innovation, der die schweren Herausforderungen, die von der Halbleiterchiptestung, Materialtestung, Antennentestung, Hochgeschwindigkeitskabeltestung und Mikrowellenkomponententestung etc. gebracht werden, leicht bewältigen kann. Ausgezeichnete HF-Eigenschaften, flexible Hardwarekonfiguration und reichhaltige Softwarefunktionen ergänzen sich gegenseitig; nur eine Verbindung ist für eine Vielzahl von Messaufgaben erforderlich. Die innovative Mensch-Maschine-Interaktion-Design kann Ihnen helfen, die erforderlichen Mess-Einstellungen schnell und bequem abzuschließen, und der große Touchscreen bringt Ihnen eine flexible und effiziente Bedienungserfahrung.
Eigenschaften
Ultrabreitband-Vektornetzwerkanalysator
Von 500 Hz bis 110 GHz für Koaxialabdeckung
Ultrabreite Frequenzabdeckung, die Niederfrequenzausdehnung auf 500Hz und die höchste Test
Frequenz bis zu 110GHz.
Ausgezeichnete Leistung
• Schnellere Messgeschwindigkeit, erhöht die Produktivität
• Höhere Messgenauigkeit, um die Messanforderungen höherwertiger Produkte zu erfüllen
• Bis zu 30 MHz Zwischenfrequenzbandbreite, kann schnelle Tests und Tests von schmalen Pulsen durchführen
• Die maximale Anzahl von 200001 Messpunkten kann feinere Messergebnisse liefern
• Durch die Verwendung der Ultrabreitband-Grundwellenmischtechnologie und der Technologie zur Verbesserung der Quellausgangsleistung verbessern wir erheblich den Dynamikbereich, und der optimale Dynamikbereich kann
bis zu 140dB erreichen, was genauere und zuverlässigere Messergebnisse für die Prüfung von
Geräten mit großem Dynamikbereich wie Filtern liefert
Reichhaltige Funktionen
Mit Puls-S-Parameter-Messung, Frequenzwandlergerätemessung, Verstärkungskompressionsmessung, Rauschkoeffizientenmessung, Spektrummessung, Signal
Integritätsmessung, Gesamt-Harmonischer-Verzerrungsmessung, aktiver Intermodulationsverzerrungsmessung, automatischer Fixturentfernung von 21 Arten von Funktionen, kombiniert mit der spezifischen
Anwendungssystemebenen-Testlösung, die genau auf die Bedürfnisse von Benutzern aus verschiedenen Branchen zugeschnitten ist.
Puls-S-Parameter-Messung
Eingebaute Pulsmodulation, der Test ist schnell und einfach
Eingebauter 4-Wege-Pulsgenerator für interne Quellenmodulation, Zwischenfrequenz-Gate-Steuerung und Ausgabe von der Rückseite
Das Pulsbreite und die Zeitverzögerung jedes Pulsgenerators können unabhängig voneinander eingestellt werden.
Quellenmodulationsquellen umfassen mehrere Zustände wie Rückseiteneingang, interner Pulsgenerator, normalerweise offen und normalerweise geschlossen. Die Quelle des Vektornetzwerkanalysators kann durch externe Pulse moduliert oder durch einen externen Modulator moduliert und durch Auslösen des Synchronisationsmodus gemessen werden. Die Puls-S-Parameter-Messfunktion bietet starke Unterstützung für die Prüfung von Radar-T/R-Komponenten und Antennensignalen sowie Empfangs- und Sendemodulen.
Ausgezeichnete Puls-Testfähigkeit
• Pulsperiode von bis zu 70s
• Die Pulsauflösung war bis zu 8,3ns
• Breitband-Synchronpuls-Test-Pulsbreite
• Internal pulse synchronization or external pulse synchronization mode
• 7 source modulation modes, such as external and internal pulses
• 4 pulse generators with pulse width and independent delay
• Automatic broadband synchronous measurement and narrow-band asynchronous measurement function
• Adaptive narrow-band filter to improve the narrow-pulse test capability
• 3 for triggering input and output modules to provide flexible system coordination function
• Functions of sweeping pulse S parameter test, pulse envelope test and pulse point test
Typical Application
Built-in pulse modulation, the test is fast and simple
Built-in 4-way pulse generator for internal source modulation, IF gate control, and output from the rear panel, The pulse width and time delay of each pulse generator can be set independently.
Source modulation sources include multiple states such as rear panel input, internal pulse generator, normally open and normally closed. The source of the vector network analyzer can be modulated by external pulses or modulated by an external modulator and measured by triggering the synchronization mode. The pulse S parameter measurement function provides strong support for the test of radar T / R components and antenna signal and transceiver module.
Comprehensive Mixer/Converter Characteristic measurement
Provide comprehensive measurement setting of Mixer/Converter characteristics, support double-order primary vibration and external primary vibration source input; support multiple scanning types such as linear sweep, power sweep and segment sweep; simple setting can automatically complete the complex mixer RF, double LO, IF frequency doubling and frequency distribution; support the setting of source port power, local vibration port power, attenuation and power sweep characteristics.
Simple and efficient frequency conversion loss amplitude response characteristic test and analysis
Provide the most direct and accurate mixer / Converter frequency conversion loss amplitude response measurement function. Enhance power calibration by power meter to complete the RF and IF full band calibration.
Independent dual-power calibration method realizes the test and analysis of non-inserted frequency conversion device
Support dual independent source power and receiver calibration, provides the solution of non-insertion connection mode through port separation mode, instead of connector de-embedding, power meter de-embedding and other ways, to provide a more accurate calibration mode for non-insertion measured parts.
A single instrument simultaneously completes the amplitude response and the absolute phase timely delay response test analysis
Provide complete mixer / frequency converter amplitude response, absolute phase and absolute delay response measurement ability, a single connection can complete the mixer / frequency converter complex characteristic measurement, high amplitude and phase measurement accuracy.
Characterization of the mixer / Converter characteristics
The vector measurement analysis of mixer / Converter can complete the characterization of the mixer, which is used to determine the characteristics of the mixer and obtain the characteristics of the Converter.
The feature characterization function serves as an independent function, and the generated mixer characterization data files can be automatically called in the vector measurement analysis.
Power calibration, guide calibration to obtain high precision measurement
Power calibration and receiver calibration can obtain accurate compression point input power and output power values. The exact gain measurement and input / output matching values can be obtained.
Various scanning methods and compression methods should deal with different measurement scenarios
Intelligent scanning can quickly and accurately get compression points, provide the power scanning of each frequency point and the frequency scanning mode of each power point, obtain complete measurement data, provide from linear gain compression, from the maximum gain compression, from the fallback point compression, X/Y compression, saturated state compression, users can choose different compression methods according to the type of test and different measurement scenarios.
3D view drawing, visually show the characteristics of the tested parts
Provide 3D view function to better show the performance of the tested device under the excitation state; it can also show the frequency profile and power profile to visually show the characteristics of the measured device at each frequency point and each power point.
