HilfezentrumCeyear 3674E Vektor-Netzwerkanalysator. 10MHz bis 26.5GHz
Produkthighlights
Ähnliche Produkte
-
Ceyear 3674F Vektor-Netzwerkanalysator. 10 MHz bis 32 GHzVerhandelbarMOQ: 1 Unit -
Ceyear 3674G Vektor-Netzwerkanalysator. 10 MHz bis 44 GHzVerhandelbarMOQ: 1 Unit
-
Ceyear 3674H Vektor-Netzwerkanalysator. 10 MHz bis 50 GHzVerhandelbarMOQ: 1 Unit
-
Ceyear 3674K Vektor-Netzwerkanalysator. 10 MHz bis 53 GHzVerhandelbarMOQ: 1 Unit
-
Ceyear 3674L Vektornetzwerkanalysator. 10 MHz bis 67 GHzVerhandelbarMOQ: 1 Unit
Ceyear 3674E Vektor-Netzwerkanalysator, 10 MHz bis 26,5 GHz
Vektor-Netzwerkanalysator 3674B: 10 MHz bis 9 GHz
Vektor-Netzwerkanalysator 3674C: 10 MHz bis 14 GHz
Vektor-Netzwerkanalysator 3674D: 10 MHz bis 20 GHz
Vektor-Netzwerkanalysator 3674E: 10 MHz bis 26,5 GHz
Vektor-Netzwerkanalysator 3674F: 10 MHz bis 32 GHz
Vektor-Netzwerkanalysator 3674G: 10 MHz bis 44 GHz
Vektor-Netzwerkanalysator 3674H: 10 MHz bis 50 GHz
Vektor-Netzwerkanalysator 3674K: 10 MHz bis 53 GHz
Vektor-Netzwerkanalysator 3674L: 10 MHz bis 67 GHz
Vektor-Netzwerkanalysator 3674N: 10 MHz bis 90 GHz
Vektor-Netzwerkanalysator 3674P: 10 MHz bis 110 GHz
Hauptmerkmale
• 500 Hz bis 110 GHz breites Band-Koaxialabdeckung
• 30 MHz IF-Bandbreite, Messpunkte 200001
• Ultrare schnelle Scangeschwindigkeit, 140 dB große Dynamikbereich
• Es hat 21 Funktionen, wie Puls-S-Parameter-Messung, Frequenzumwandlungsgerät
Messung, Verstärkungskompressionsmessung, Rauschkoeffizientenmessung, Frequenzspektrum
Messung, Signalintegritätsmessung, Gesamt-Harmonische-Verzerrungsmessung, aktive
Intermodulationsverzerrungsmessung und automatische Fixentfernung
• SCPI-Befehlssynchronisierungsaufzeichnung, Skript mit einem Klick generiert
• Ein 15,6-Zoll-Multi-Parameter-Display auf einem Bildschirm mit Multi-Touch-Betrieb
Produktübersicht
Der Ceyear 3674-Serie Vektor-Netzwerkanalysator ist der Höhepunkt der technologischen Innovation, der leicht mit den schwerwiegenden Herausforderungen umgehen kann, die von Halbleiterchiptests, Materialtests, Antennentests, Hochgeschwindigkeitskabeltests und Mikrowellenkomponententests usw. gebracht werden. Exzellente HF-Eigenschaften, flexible Hardwarekonfiguration und reichhaltige Softwarefunktionen ergänzen sich gegenseitig; nur eine Verbindung kann in einer Vielzahl von Messaufgaben abgeschlossen werden. Die innovative Mensch-Maschine-Interaktionsgestaltung kann Ihnen helfen, die erforderlichen Mess-Einstellungen schnell und bequem abzuschließen, und der große Touchscreen bringt Ihnen eine flexible und effiziente Bedienungserfahrung.
Merkmale
Ultrabreitband-Vektor-Netzwerkanalysator
Von 500 Hz bis 110 GHz für Koaxialabdeckung
Ultrabreite Frequenzabdeckung, deren Niederfrequenzausdehnung bis 500 Hz reicht und die höchste Testfrequenz bis 110 GHz beträgt.
Exzellente Leistung
• Schnellere Messgeschwindigkeit, Steigerung der Produktivität
• Höhere Messgenauigkeit, um die Messanforderungen von Produkten höherer Spezifikation zu erfüllen
• Bis zu 30 MHz IF-Bandbreite, kann schnelle Tests und Tests mit schmalen Pulsen durchführen
• Die maximale Anzahl von 200001 Messpunkten kann feinere Messergebnisse bringen
• Durch die Verwendung der Ultrabreitband-Grundwellenmischtechnik und der Technologie zur Verbesserung der Quellenausgangsleistung verbessern wir erheblich den Dynamikbereich, und der optimale Dynamikbereich kann bis zu 140 dB erreichen, was genauere und zuverlässigere Messergebnisse für den Test von Geräten mit großem Dynamikbereich wie Filtern liefert
Reichhaltige Funktionen
Mit Puls-S-Parameter-Messung, Frequenzumwandlungsgerätemessung, Verstärkungskompressionsmessung, Rauschkoeffizientenmessung, Spektrummessung, Signalintegritätsmessung, Gesamt-Harmonische-Verzerrungsmessung, aktiver Intermodulationsverzerrungsmessung, automatischer Fixentfernung von 21 Funktionen, kombiniert mit der spezifischen Anwendungsform System-Level-Testlösung, passt sich genau den Bedürfnissen von Benutzern aus verschiedenen Branchen an.

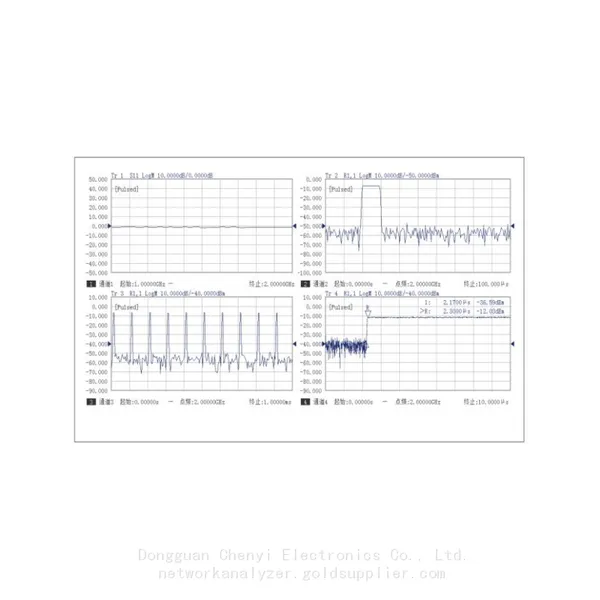

Puls-S-Parameter-Messung
Eingebaute Pulsmodulation, der Test ist schnell und einfach
Eingebaute 4-Wege-Pulsgenerator für interne Quellenmodulation, IF-Gate-Steuerung und Ausgabe von der Rückseite des Geräts, Die Pulsbreite und die Zeitverzögerung jedes Pulsgenerators können unabhängig eingestellt werden.
Quellenmodulationsquellen umfassen mehrere Zustände wie Eingang von der Rückseite, interner Pulsgenerator, normal geöffnet und normal geschlossen. Die Quelle des Vektor-Netzwerkanalysators kann durch externe Pulse moduliert werden oder durch einen externen Modulator moduliert und durch Triggerung des Synchronisationsmodus gemessen werden. Die Puls-S-Parameter-Messfunktion bietet starke Unterstützung für den Test von Radar-T/R-Komponenten und Antennensignalen sowie Sende- und Empfangsmodulen.
Exzellente Puls-Testfähigkeit
• Pulsperiode von bis zu 70 s
• Die Pulsauflösung war bis auf 8,3 ns niedrig
• Breitband-Synchron-Puls-Test-Pulsbreite
• Internal pulse synchronization or external pulse synchronization mode
• 7 source modulation modes, such as external and internal pulses
• 4 pulse generators with pulse width and independent delay
• Automatic broadband synchronous measurement and narrow-band asynchronous measurement function
• Adaptive narrow-band filter to improve the narrow-pulse test capability
• 3 for triggering input and output modules to provide flexible system coordination function
• Functions of sweeping pulse S parameter test, pulse envelope test and pulse point test
Typical Application
Built-in pulse modulation, the test is fast and simple
Built-in 4-way pulse generator for internal source modulation, IF gate control, and output from the rear panel, The pulse width and time delay of each pulse generator can be set independently.
Source modulation sources include multiple states such as rear panel input, internal pulse generator, normally open and normally closed. The source of the vector network analyzer can be modulated by external pulses or modulated by an external modulator and measured by triggering the synchronization mode. The pulse S parameter measurement function provides strong support for the test of radar T / R components and antenna signal and transceiver module.
Comprehensive Mixer/Converter Characteristic measurement
Provide comprehensive measurement setting of Mixer/Converter characteristics, support double-order primary vibration and external primary vibration source input; support multiple scanning types such as linear sweep, power sweep and segment sweep; simple setting can automatically complete the complex mixer RF, double LO, IF frequency doubling and frequency distribution; support the setting of source port power, local vibration port power, attenuation and power sweep characteristics.
Simple and efficient frequency conversion loss amplitude response characteristic test and analysis
Provide the most direct and accurate mixer / Converter frequency conversion loss amplitude response measurement function. Enhance power calibration by power meter to complete the RF and IF full band calibration.
Independent dual-power calibration method realizes the test and analysis of non-inserted frequency conversion device
Support dual independent source power and receiver calibration, provides the solution of non-insertion connection mode through port separation mode, instead of connector de-embedding, power meter de-embedding and other ways, to provide a more accurate calibration mode for non-insertion measured parts.
A single instrument simultaneously completes the amplitude response and the absolute phase timely delay response test analysis
Provide complete mixer / frequency converter amplitude response, absolute phase and absolute delay response measurement ability, a single connection can complete the mixer / frequency converter complex characteristic measurement, high amplitude and phase measurement accuracy.
Characterization of the mixer / Converter characteristics
The vector measurement analysis of mixer / Converter can complete the characterization of the mixer, which is used to determine the characteristics of the mixer and obtain the characteristics of the Converter.
The feature characterization function serves as an independent function, and the generated mixer characterization data files can be automatically called in the vector measurement analysis.
Power calibration, guide calibration to obtain high precision measurement
Power calibration and receiver calibration can obtain accurate compression point input power and output power values. The exact gain measurement and input / output matching values can be obtained.
Various scanning methods and compression methods should deal with different measurement scenarios
Intelligent scanning can quickly and accurately get compression points, provide the power scanning of each frequency point and the frequency scanning mode of each power point, obtain complete measurement data, provide from linear gain compression, from the maximum gain compression, from the fallback point compression, X/Y compression, saturated state compression, users can choose different compression methods according to the type of test and different measurement scenarios.
3D view drawing, visually show the characteristics of the tested parts
Provide 3D view function to better show the performance of the tested device under the excitation state; it can also show the frequency profile and power profile to visually show the characteristics of the measured device at each frequency point and each power point.
