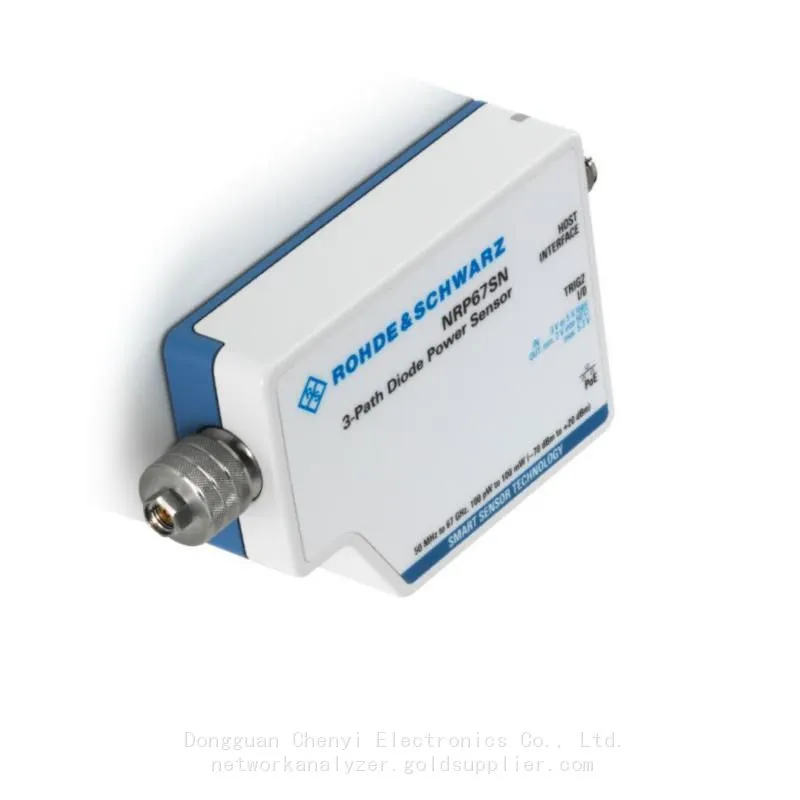

HilfezentrumRohde Schwarz NRP67SN Drei-Pfad-Dioden-Leistungssensoren. 50 MHz bis 67 GHz LAN-Schnittstelle
Produkthighlights
Schnelle und genaue Leistungsmessungen für Dauerstrich- und modulierte Signale
100.000 Messwerte/s
Steuerung und Überwachung über LAN und USB
Sensoren für Hochleistungsanwendungen
Flexible Bedienung mit der R&S®NRX-Basisstation
Ähnliche Produkte
-
Rohde Schwarz NRP90SN Dreiweg-Diodenleistungsgeber. 50 MHz bis 90 GHz LAN-SchnittstelleVerhandelbarMOQ: 1 Unit -
Rohde Schwarz NRP33SN-V Dreiweg-Dioden-Leistungssensoren. 10 MHz bis 33 GHzVerhandelbarMOQ: 1 Unit
-
Rohde Schwarz NRP67SN-V Dreipfad-Dioden-Leistungssensoren. 50 MHz bis 67 GHzVerhandelbarMOQ: 1 Unit
-
Rohde Schwarz NRP18S-10 Dreiweg-Dioden-Leistungssensoren. 10 MHz bis 18 GHz. -60 dBm - +33 dBm.VerhandelbarMOQ: 1 Unit
-
Rohde Schwarz NRP18S-20 Dreiweg-Diodenleistungsensoren. 10 MHz bis 18 GHz. -50 dBm - +42 dBm.VerhandelbarMOQ: 1 Unit
Rohde Schwarz NRP67SN Dreiweg-Dioden-Leistungssensoren, 50 MHz bis 67 GHz LAN-Schnittstelle
USB- und LAN-Leistungssensoren
Dreiweg-Dioden-Leistungssensoren NRP8SN: 10 MHz bis 8 GHz LAN-Schnittstelle, -70 dBm - +23 dBm
Dreiweg-Dioden-Leistungssensoren NRP18SN: 10 MHz bis 18 GHz LAN-Schnittstelle, -70 dBm - +23 dBm
Dreiweg-Dioden-Leistungssensoren NRP33SN: 10 MHz bis 33 GHz LAN-Schnittstelle, -70 dBm - +23 dBm

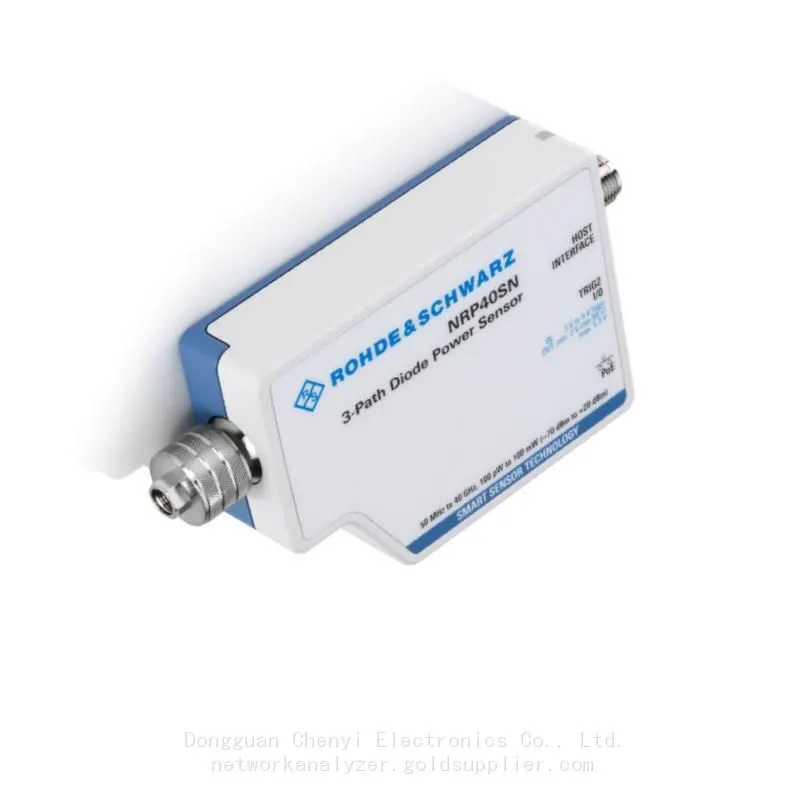

Dreiweg-Dioden-Leistungssensoren NRP40SN: 50 MHz bis 40 GHz LAN-Schnittstelle, -70 dBm - +20 dBm

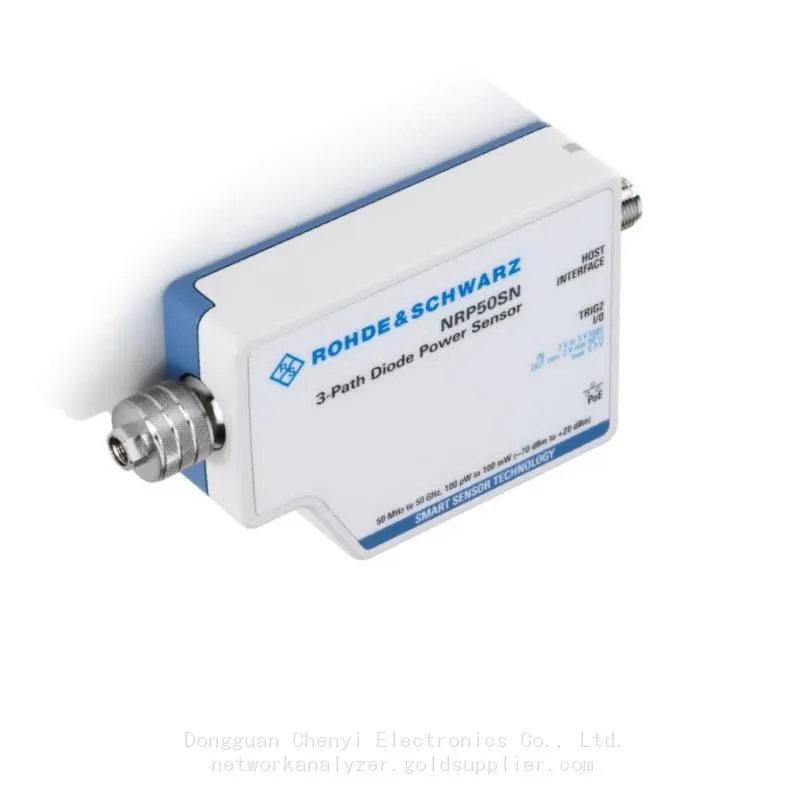

Dreiweg-Dioden-Leistungssensoren NRP50SN: 50 MHz bis 50 GHz LAN-Schnittstelle, -70 dBm - +20 dBm
Dreiweg-Dioden-Leistungssensoren NRP67SN: 50 MHz bis 67 GHz LAN-Schnittstelle, -70 dBm - +20 dBm
Dreiweg-Dioden-Leistungssensoren NRP90SN: 50 MHz bis 90 GHz LAN-Schnittstelle, -70 dBm - +20 dBm
Wichtige Fakten
▶Schnelle und genaue Leistungsmessungen für CW- und modulierte Signale
▶100.000 Messwerte/s
▶Steuerung und Überwachung über LAN und USB
▶Sensoren für Hochleistungsanwendungen
▶Flexibler Betrieb mit der R&S®NRX-Basisstation
Schnell, genau und voller Funktionen für die Messung
von CW- und modulierten Signalen
Die R&S®NRPxxS/SN-Leistungssensoren verwenden drei separate Diodenwege, die jeweils im optimalen Detektorbereich betrieben werden. Dadurch kann die durchschnittliche Leistung unabhängig vom Modulationstyp mit hoher Genauigkeit bestimmt werden. Die Messergebnisse werden kaum durch Störsignale oder Harmonische beeinflusst. Die R&S®NRPxxS/SN-Leistungssensoren verhalten sich daher ähnlich wie thermische Leistungssensoren, bieten aber eine deutlich höhere Geschwindigkeit. Sie bieten einen Dynamikbereich von bis zu 93 dB mit einer ausgezeichneten unteren Messgrenze von –70 dBm.
Funktionen und Vorteile
Der universelle Leistungssensor
Ideale Lösung für viele Anwendungen
Dreiweg-Dioden-Leistungssensoren sind für zahlreiche Anwendungen geeignet, da sie kontinuierliche Mittelwert-, Burst-Mittelwert-, Zeitfenster-Mittelwert-, Gate-Mittelwert- und Verlaufsmessungen unterstützen. Mit ihrer hervorragenden Leistung und beispiellosen Messgeschwindigkeit und -genauigkeit können die Sensoren zur genauen Messung der mittleren Leistung von drahtlosen Signalen wie GSM und 3GPP sowie von Signalen mit höherer Bandbreite wie LTE, LTE-Advanced oder 5G eingesetzt werden.
93 dB Dynamikbereich
Verbessertes Dreiweg-Konzept
Die R&S@NRPxxS(N)-Leistungssensoren verwenden drei separate Diodenwege, die jeweils im optimalen Detektorbereich betrieben werden. Die durchschnittliche Leistung kann unabhängig vom Modulationstyp mit hoher Genauigkeit bestimmt werden. Die Messergebnisse werden kaum durch Störsignale oder Harmonische beeinflusst. Die R&S@NRPxxS(N)-Leistungssensoren verhalten sich daher ähnlich wie thermische Leistungssensoren, bieten aber eine deutlich höhere Geschwindigkeit und einen Dynamikbereich von bis zu 93 dB.
Beispiellose Messgeschwindigkeit und -genauigkeit
Selbst bei niedrigen Pegeln bis zu -70 dBm
Um die Messgenauigkeit bei niedrigen Pegeln zu erhöhen, ist es notwendig, mehrere Messwerte zu mitteln. Während die Mittelung die Rauschkomponente reduziert, verlangsamt sie auch die Messung. Die R&S@NRPxxS(N)-Leistungssensoren wurden daher mit einem extrem niedrigen Messrauschen entwickelt.
Die R&S@NRPxxS(N)-Leistungssensoren können Messungen bis zu einer unteren Grenze von -70 dBm mit der derzeit auf dem Markt verfügbaren höchsten Geschwindigkeit und Genauigkeit durchführen.
Neuer Schnellmodus
Unbegrenzte Zeitmessung mit bis zu 100.000 Messungen/s
Im schnellen kontinuierlichen Mittelwertmodus können die R&SeNRPxxS(N)-Leistungssensoren bis zu 100.000 getriggerte Messungen/s mit einer minimalen Triggerwiederholungszeit von 100 us durchführen, ohne dass Messungen verloren gehen. Diese Messgeschwindigkeit wird durch die Verwendung des Pufferbetriebs erreicht. Im Pufferbetrieb werden alle Messdaten im Sensor gesammelt und als ein Block an den Host des Sensors übertragen. Die R&SeNRPxxS(N)-Sensoren führen den neuen Schnellmodus ohne Zeitbeschränkung aus!
Sensoren für Hochleistungsanwendungen
Leistungsmessungen bis zu 30 W durchführen
Die R&SeNRP18S-10, R&SNRP18S-20 und R&SeNRP18S-25 Hochleistungs-Dreiweg-Dioden-Leistungssensoren bestehen aus einem R&SeNRP18S und einem 10/20/25 dB-Vorlaufdämpfer. Sie können Leistungsmessungen bis zu 2 W, 15 W und 30 W durchführen. Bei Verwendung mit dem Dämpfer werden Fehlanpassungsfehler zwischen Sensor und Dämpfer automatisch korrigiert. Die S-Parameter für den Dämpfer werden während der Produktion bestimmt und im Sensor gespeichert.

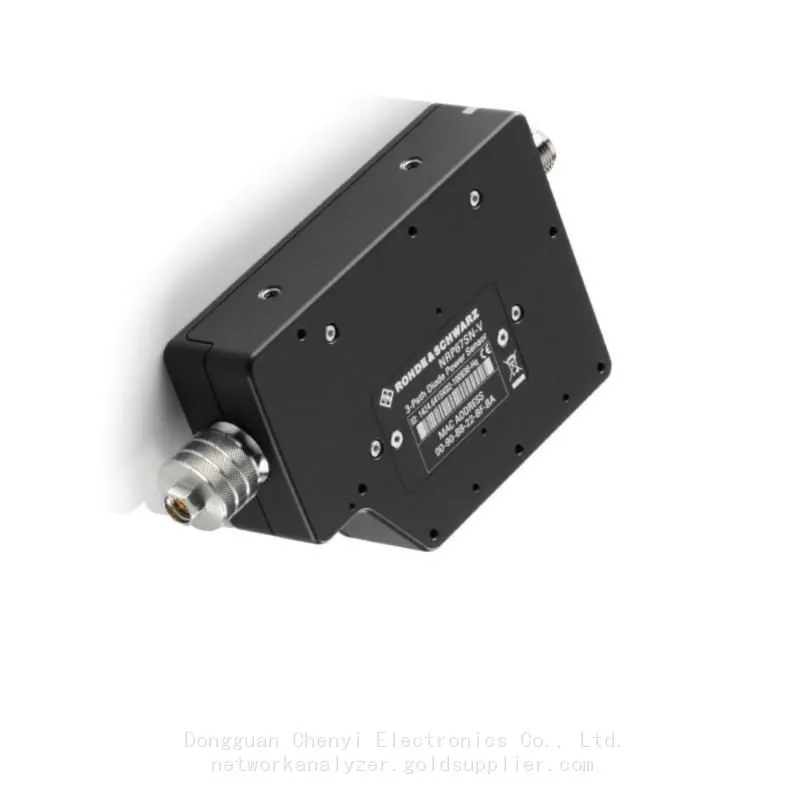

TVAC-kompatibler Dreiweg-Dioden-Leistungssensor
Speziell für die Verwendung in thermischen Vakuumkammern (TVAC) entwickelt
Der R&S@NRPxxSN-VTVAC-kompatible Leistungssensor ist für Satellitenkommunikationsanwendungen im Frequenzbereich bis zu 67 GHz entwickelt. Alle Komponenten werden während des Herstellungsprozesses in einer Vakuumkammer ausgeheizt, so dass die Entgasung auf ein Minimum reduziert wird. Dank ihrer LAN-Fähigkeit können die Leistungssensoren einfach von außerhalb der Kammer gesteuert und überwacht werden, während die Entlüftungsöffnungen im Gehäuse für einen Druckausgleich sorgen.
