Kabelschlauch, auch als Zugschlauch oder Leiterschlauch bekannt, ist ein spezielles Zugwerkzeug, das am Ende eines Kabels installiert wird. Es wird aus hochfestem Stahlseil oder Edelstahl draht zu einer schlauchähnlichen Struktur gewebt, die sich unter Zugspannung weiter zusammenzieht und dadurch das Kabel fest umgreift und ein sicheres Ziehen ermöglicht.
🔧 Aufbau und Prinzip
• Material: Normalerweise aus doppellagigem verzinktem oder Edelstahl-Hochfest-Stahlseil gewebt, mit einem aufklappbaren Schlauchende für einfaches Einführen des Kabels.
• Aufbau: Ein oder beide Enden werden zu Ringen, Doppelohren oder anderen Anschlussschlaufen gepresst, um das Zugseil oder die Zugeinrichtung anzuschließen.
• Prinzip: Beruht auf der radialen Elastizität der Netzstruktur; wenn Kraft ausgeübt wird, zieht es sich automatisch zusammen und spannt sich um das Kabel, wodurch eine zuverlässige Zugkraft und Rutschfestigkeit gewährleistet werden.
🎯 Hauptanwendungen
1. Leitungsbau: Wird bei der Errichtung von Freileitungen verwendet, um ACSR (Stahlbewehrte Aluminiumleiter), isolierte Leiter, Erdleitungen usw. zu ziehen.
2. Kommunikationsinstallation: Wird zum Ziehen von Glasfasern, optischen Kabeln und anderen Kommunikationsleitungen verwendet und kann problemlos durch Leitungsblöcke hindurchgeführt werden.
3. Anlagenwartung: Wird zum Austauschen und Verlegen von Kabeln in Kraftwerken und Substationen verwendet.
4. Spezielle Anwendungen: Als Hängenetze oder Schutzhülsen zum Aufhängen oder Schützen von Straßenlichtspeisekabeln, Entwässerungspumpenkabeln, Hochdruckölleitungen usw., um Abnutzung und übermäßige Belastung zu verhindern.
✨ Wichtige Merkmale
• Hohe Sicherheit: Aus hochfestem Stahlseil hergestellt, mit Bruchlasten von mehreren Dutzend Tonnen, weit über denen von gewöhnlichen Hanfseilen oder Drahtseilen.
• Stark rutschfest: Die Netzstruktur spannt sich unter Kraft automatisch zusammen und verhindert effektiv das Rutschen.
• Kabelschutz: Die Kontaktfläche ist relativ weich und reduziert die Beschädigung der Kabelummantelung im Vergleich zum direkten Ziehen mit Stahlseil erheblich.
• Leicht bedienbar: Leichtes Gewicht, gute radiale Flexibilität, einfach zu installieren und zu entfernen und wiederverwendbar.
• Hohe Anpassungsfähigkeit: Kann problemlos durch verschiedene Rollen und gekrümmte Rohrleitungen hindurchgeführt werden, geeignet für Mittel- und Kurzstrecken-Zugarbeiten.
📏 Auswahl
1. Passende Kabeldurchmesser: Wählen Sie basierend auf dem Außendurchmesser des Kabels oder optischen Kabels. Die Schlauchgrößen decken normalerweise einen Bereich ab (z.B. 38–60 mm); stellen Sie sicher, dass der Außendurchmesser des Kabels innerhalb dieses Bereichs liegt - zu groß führt zum Rutschen, zu klein verhindert ein richtiges Einpassen oder beschädigt das Kabel.
2. Passende Zugkraft: Wählen Sie entsprechend der erforderlichen maximalen Zugkraft. Stellen Sie sicher, dass die Nennbruchlast des Schlauches viel größer ist als die maximale Zugkraft während des Baus, um ausreichenden Sicherheitsabstand zu haben.
3. Passende Einsatzumgebung:
• Außen/Moistumgebungen: Bevorzugen Sie Edelstahlmaterial für Korrosionsbeständigkeit.
• Langzeit-Eintauchung: Es müssen vollständig aus Edelstahl hergestellte Schläuche verwendet werden.
• Spezielle Medien: Zum Schutz von Hochdruckölleitungen verwenden Sie spezielle Ölleitungsschläuche.
📝 Gebrauchsanweisungen
1. Installation des Zugendes (Standardmethode)
1. Prüfung: Stellen Sie sicher, dass die Schlauchgröße mit dem Kabel übereinstimmt und prüfen Sie auf Drahtbrüche, Rost oder andere Schäden.
2. Einführen: Stecken Sie ein Ende des Kabels durch die offene Mündung in den Schlauch, um sicherzustellen, dass der Schlauch den Teil des Kabels bedeckt, der die Last tragen wird.
3. Anschluss: Verbinden Sie das Zugseil oder die Zugeinrichtung mit der Anschlussschlaufe am Ende des Schlauches.
4. Vorspannen: Ziehen Sie das Seil sanft, um den Schlauch zunächst zu spannen und die richtige Positionierung zu bestätigen.
5. Ziehen: Während des Ziehens halten Sie das Kabel, den Schlauch und das Zugseil möglichst gerade; vermeiden Sie plötzliche Haltungen, schnelles Beschleunigen oder seitliche Kräfte.
2. Installation des halboffenen Schlauches (Umwickelungsmethode)
1. Umwickeln: Wickeln Sie den halboffenen Schlauch wie ein Stück Stoff um das Kabel.
2. Durchfädeln: Ziehen Sie das Zugseil aus einem Ende des Schlauches heraus und fädeln Sie es dann nacheinander wie beim Binden von Schuhen durch den Schlauch, um ihn allmählich zu spannen.
3. Fixieren: Nachdem das Seil herausgeführt wurde, wickeln Sie das restliche Seil mehrmals um das Kabelende und knüpfen Sie es fest.
4. Abschluss: Halten Sie das Netz gleichmäßig, während Sie es spannen, um eine gleichmäßige Kraftverteilung zu gewährleisten.
3. Stahlseil-Verbindungsmethode
1. Einführen: Stecken Sie die beiden zu verbindenden Stahlseile in die entgegengesetzten Enden des hohlen Schlauches.
2. Ziehen: Durch Ziehen zieht sich der Schlauch zusammen und klemmt die Stahlseile fest, wodurch eine flexible Verbindung hergestellt wird.
3. Entfernen: Drücken Sie den Schlauch rückwärts, um ihn einfach zu demontieren und wiederzuverwenden.
⚠️ Sicherheitsvorkehrungen
• Keine Überlastung: Stellen Sie sicher, dass die Zugkraft innerhalb der Nennlastkapazität des Schlauches bleibt; Überlastung ist strengstens verboten.
• Zustandsprüfung: Prüfen Sie den Schlauch vor jedem Gebrauch auf Schäden; werfen Sie ihn sofort weg, wenn Drahtbrüche, starker Rost oder Risse an den Pressverbindungen gefunden werden.
• Standardbetrieb: Während des Ziehens dürfen sich Personen nicht unter dem Zugseil oder Kabel aufhalten oder gehen.
• Beschädigung vermeiden: Verhindern Sie, dass der Schlauch an scharfen Gegenständen reibt, um die Kabelummantelung zu beschädigen.
• Umweltanpassung: In feuchten oder korrosiven Umgebungen wählen Sie Schläuche mit entsprechendem Schutzgrad (z.B. Edelstahl).
• Professioneller Bau: Bei Hochspannungskabeln, Kabeln mit großem Querschnitt oder komplexen Umgebungen sollte die Arbeit von Fachleuten nach einem bestimmten Plan durchgeführt werden.
Produktbeschreibung

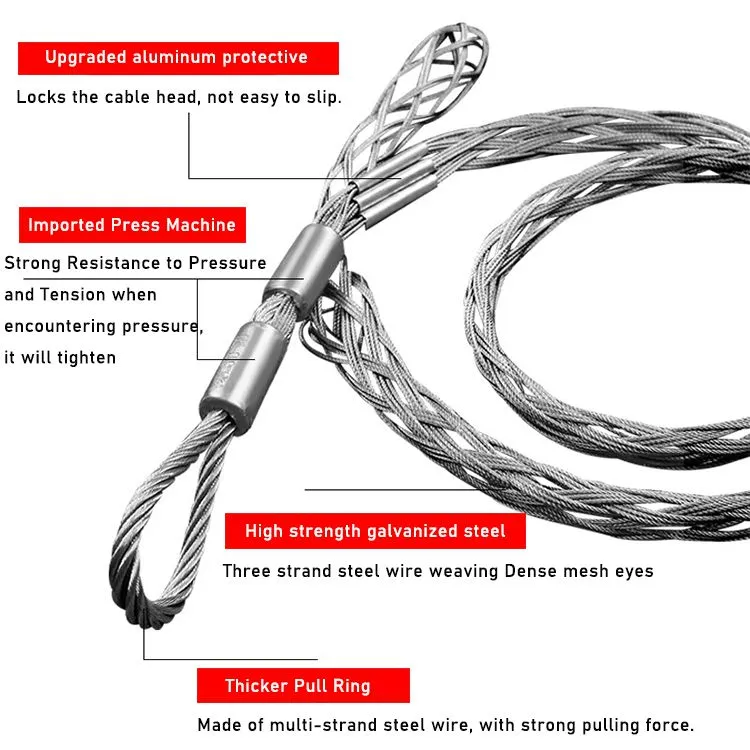

Entdecken Sie den Mittlerer Netzschlauch 300–400, ein erstklassiger Stahlseilschlauch, der für anspruchsvolle Hebe-, Schlepp- und Kabelzieharbeiten entwickelt wurde. Aus hochfestem verzinktem Stahl gefertigt, zeichnet sich dieser Netzschlauch durch eine enggewebte Mehrfachdrahtkonstruktion aus, die eine außergewöhnliche Abriebfestigkeit und Zugfestigkeit bietet und lang anhaltende Leistung in rauen Umgebungen gewährleistet.

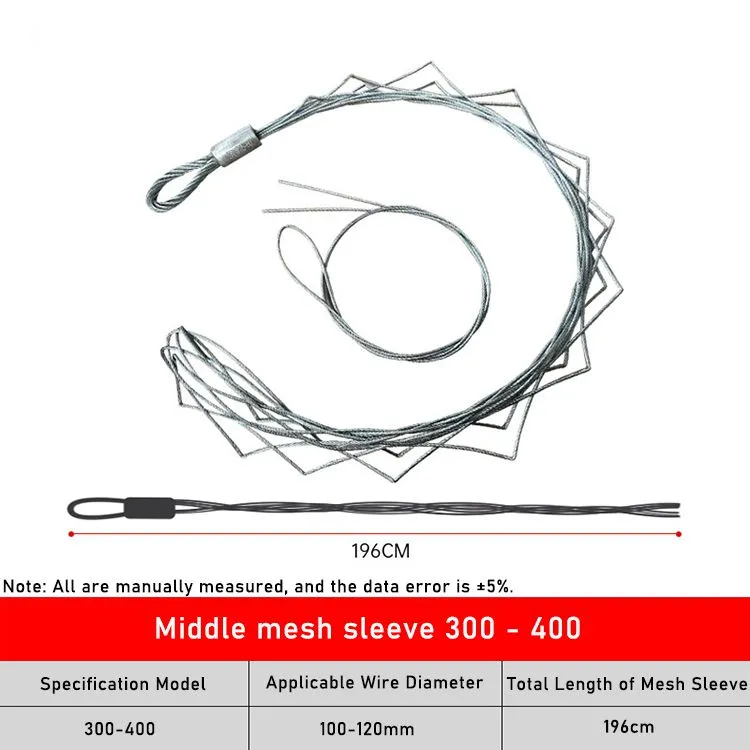

Mit einer Gesamtlänge von 196 cm und Kompatibilität für Drahtdurchmesser von 100–120 mm gewährleistet der Schlauch einen sicheren Halt und zuverlässigen Schutz während der Installation, des Hebevorgangs oder des Ziehens. Sein einseitiger Metallverbinder und die schwarze Verschlusskappe ermöglichen einen schnellen Anschluss und Stabilität, während das gleichmäßige Spiralenmuster die Lagerungseffizienz und die Anwendbarkeit auf Baustellen maximiert.
Ideal für Bau-, Bergbau-, Schiffs- und Industrietanwendungen unterstützt dieser Schlauch die sichere Handhabung von schweren Kabeln und Seilen. Jede Einheit wird von Hand gemessen, mit einer Toleranz von ±5%, was die Genauigkeit innerhalb der Branchenstandards gewährleistet.

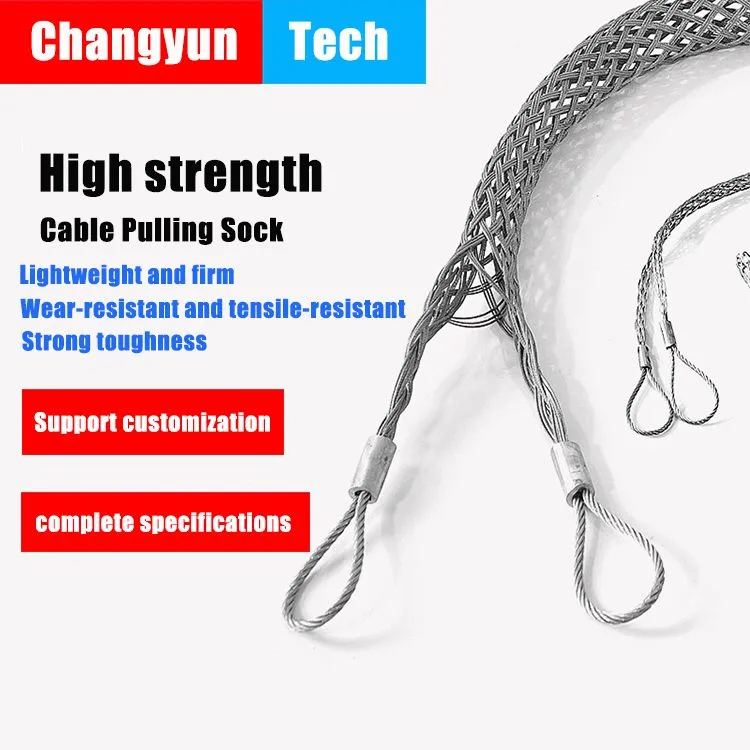

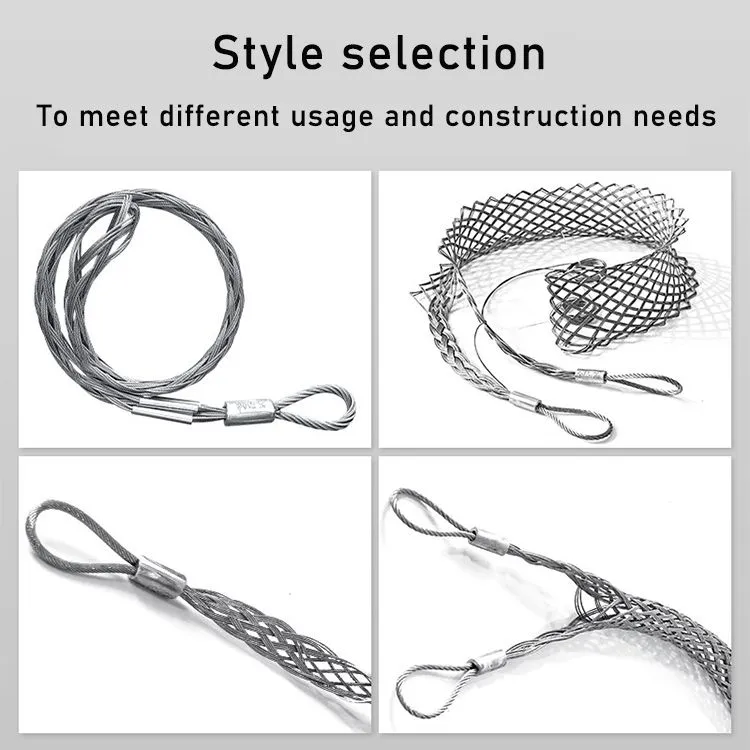

Kombinieren Sie ihn mit unseren Kabelziehgriffen und Korbartigen verzinkten Kabelgriffen für eine vielfältige Stilauswahl, um verschiedenen Projektanforderungen gerecht zu werden. Unser Sortiment umfasst auch Hochfest-Kabelziehschläuche von Changyun Tech — leicht, aber fest, abriebfest, zugfest und anpassbar, um vollständigen Spezifikationen zu entsprechen. Egal, ob Sie ein einzelnes Schutzgerät oder eine komplette Reihe von Kabelmanagementwerkzeugen benötigen, unsere Produkte bieten weltweit industrietaugliche Zuverlässigkeit.
