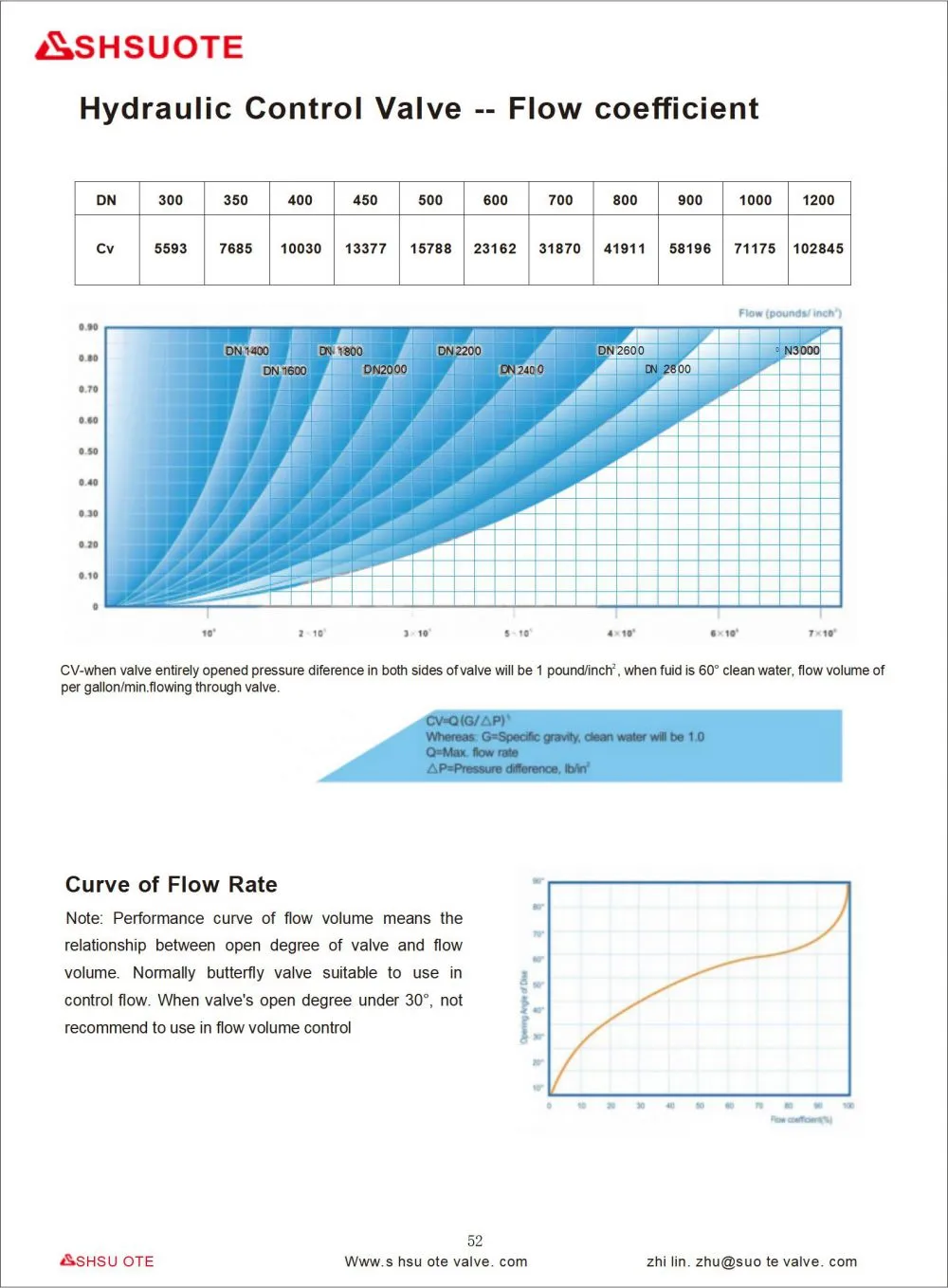

Eigenschaften des Hydraulikgesteuerten
Schmetterlingsventils
Energiespeichergerät sicherer
Durch Eigengewichtsspeicherung oder durch zwei Akkumulatoren speicherbar, kann das Ventil ohne externe Energie automatisch schließen
Mehrseitig einsetzbar flexibler
Zuverlässige Abdichtung, kleiner Strömungswiderstandsbeiwert
Die Abdichtung ist effizienter
Hohes Maß an Automatisierung, lokale, ferne und Verbundsteuerung
Steuerungsmethode höhererer
PLC-Intelligentes Steuersystem, kann die Text-, Touchscreen- und andere benutzerfreundliche Bedienoberflächen realisieren, kann auch das normale Relaisystem verwenden.
Intelligenterere Bedienoberfläche
Das Hydrauliksystem mit kleinstromigem Motor, hohe Arbeitsleistung, gute Druckhalteleistung, lange Zeitintervalle zwischen den Pumpenstarts.
Höhere Arbeitsleistungeffizienz
Es gibt deutliche Öffnungsanzeigen und mechanische Anschlagverstelleinrichtungen, eine Schaltvorrichtung mit wasser- und staubgeschützter Ausführung, nicht herausragend, stabile Leistung, lange Lebensdauer
Längere Lebensdauer
Kann gemäß einem vorgegebenen Programm und anderen Rohrleitungsausrüstungen im Verbund betrieben werden
Automatischer Betrieb perfektioniert
Beim Schließen wird die langsame Schließfunktion erreicht, Wasserschläge werden effektiv eliminiert, die Wasserpumpe und das Netzwerk werden sicher geschützt
Die Schutzfunktion ist sicherer
Kann das Auslassventil der Wasserpumpe und das Rückschlagventil ersetzen, und die Maschine, die Elektrik und die Flüssigkeit sind integriert, hat den Vorteil einer geringen Standfläche

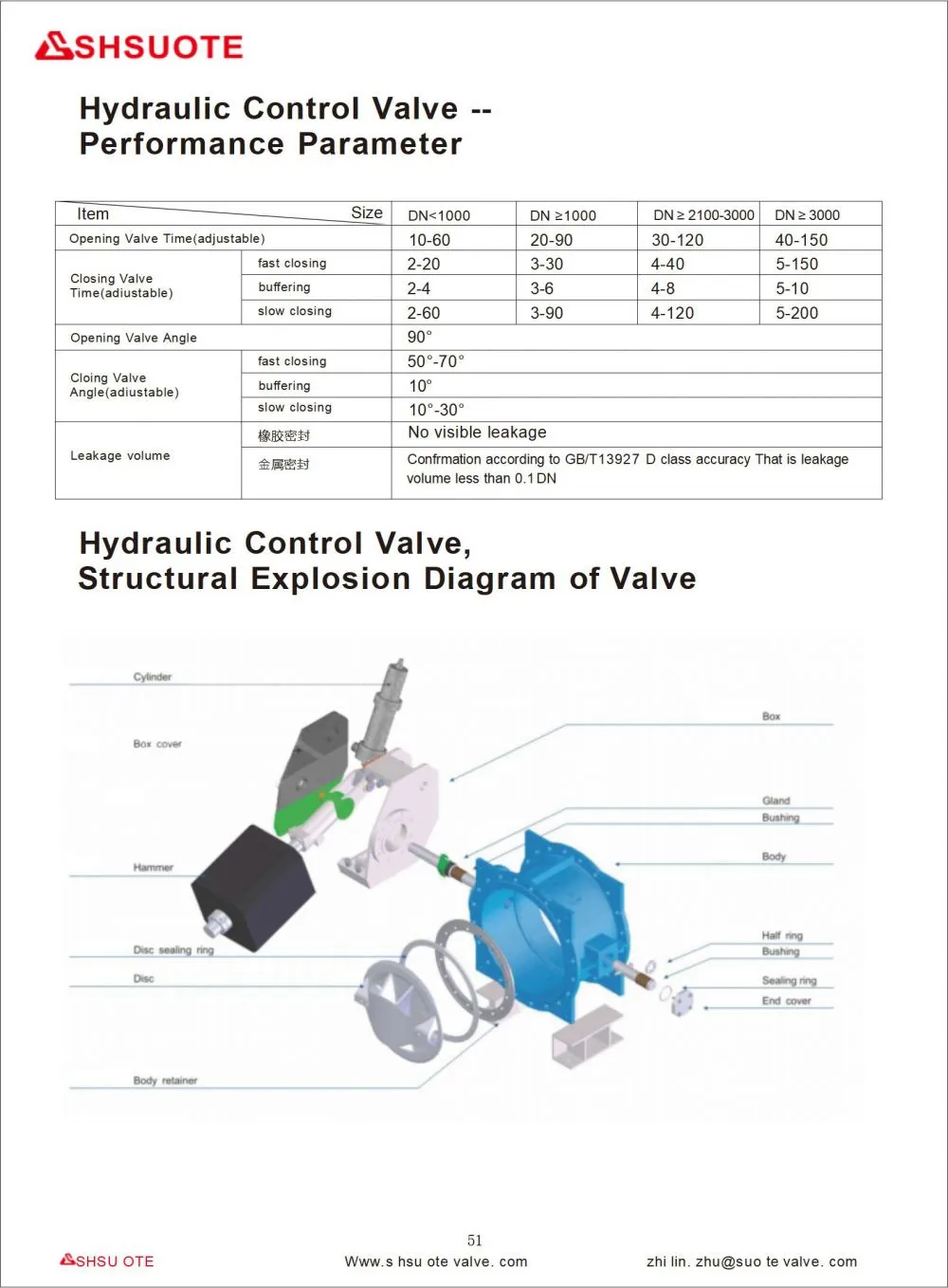

Arbeitsweise des Hydraulik
gesteuerten
Schmetterlingsventils
Öffnen
Beim Öffnen des hydraulisch gesteuerten Schmetterlingsventils wird unter der Einwirkung der hydraulischen Steuerstation und des Hubzylinders die Ventilscheibe um 90 ° gedreht, angetrieben von ihrem Arm, der Laststange und der Ventilwelle usw. Gleichzeitig wird durch die Einwirkung der hydraulischen Steuerstation und des Hubzylinders die Laststange vertikal angehoben, indem die Schwerkraft der Laststange in potentielle Energie umgewandelt wird, die für das Schließen des Ventils genutzt wird.
Sperren
Bestimmt aus Antriebszylinder, mechanischer Sperrwelle, elektromagnetischer Sperrwelle und Elektromagnet usw., ist der Verriegelungsmechanismus des hydraulisch gesteuerten Schmetterlingsventils mit der doppelten Funktion der mechanischen und elektromagnetischen Verriegelung versehen. Wenn das Ventil vollständig geöffnet ist, treibt die Einwirkung des Antriebszylinders die mechanische Sperrwelle in die Verriegelungsposition für die primäre Verriegelung. Dann treibt die Kraft des Elektromagneten die elektromagnetische Sperrwelle für die endgültige Verriegelung. Der Verriegelungsprozess ist vollständig automatisch und unterbrechungsfrei mit Hilfe einer Reihe von Positionsschaltern. Die enorme Einwirkung der Laststange wird vollständig von der mechanischen Sperrwelle aufgenommen. Das Zurückziehen der mechanischen Sperrwelle ist durch die elektromagnetische Sperrwelle eingeschränkt, während das Zurückziehen der elektromagnetischen Sperrwelle durch die Kraft des Elektromagneten gesteuert wird. Vorausgesetzt, dass der Elektromagnet bestromt wird, sind sowohl die elektromagnetische Sperrwelle als auch die mechanische Sperrwelle gut kontrollierbar. Unabhängig davon, wie lange das Ventil geöffnet bleibt und wie schwer die Laststange ist, wird die Laststange (Ventilscheibe) nicht um ein Haar fallen, um sicherzustellen, dass die Ventilscheibe immer vollständig geöffnet ist (Zustand des minimalen Strömungswiderstands). Es ist kein zusätzliches Ölen und Drucken im Prozess erforderlich.
Schließen
Das Ventil wird geschlossen durch A: Manuelles Schließen; B: Schließen aufgrund eines Ausfalls oder Stromausfalls der Pumpe oder des Ventils; C: Schließen aufgrund eines Defekts in der Außenleitung. Unabhängig von der Situation wird, sobald der Elektromagnet stromlos geschaltet wird, das Ventil gemäß dem vorgegebenen Verfahren geschlossen. Beim Ausfall des Elektromagneten verschwindet die elektromagnetische Kraft sofort. Die elektromagnetische Sperrwelle wird entriegelt, wenn die elektromagnetische Kraft verschwindet, und die mechanische Sperrwelle wird auch entriegelt, wenn die Einschränkung durch die elektromagnetische Sperrwelle aufgehoben wird. Hier wird die potentielle Energie der Laststange sofort die Ventilscheibe schließen, angetrieben von der Laststange, dem Hebel und der Ventilwelle usw., durch die Verfahren des schnellen Schließens, der Dämpfung und des langsamen Schließens. Der gesamte Prozess verläuft unterbrechungsfrei. Beim Schließen des hydraulisch gesteuerten Schmetterlingsventils wird die Ölflüssigkeit aus dem unteren Hohlraum des Hubzylinders abgelassen. Aus den genannten Gründen kann die Methode zur Steuerung und Einstellung der Ölabflussgeschwindigkeit im Hubzylinder die Schließgeschwindigkeit des Ventils effektiv steuern. Der Schließprozess des hydraulisch gesteuerten Ventils verläuft durch die drei Verfahren des schnellen Schließens, der Dämpfung und des langsamen Schließens. Sowohl die Zeit als auch der Winkel des schnellen und langsamen Schließens sind einstellbar.
