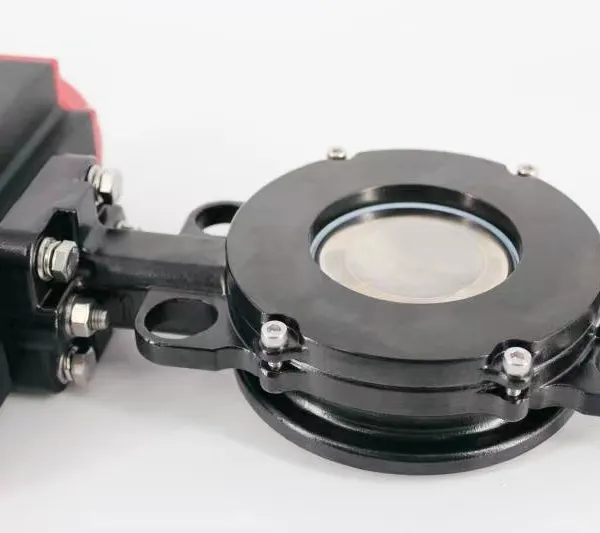

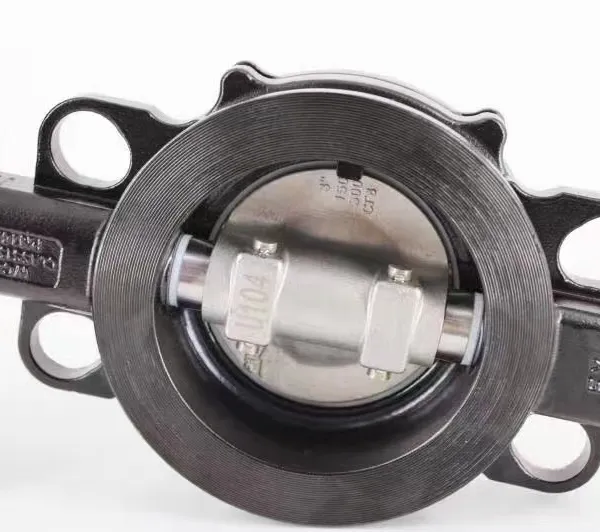

HilfezentrumPneumatischer oder elektrischer Aktuator kompatibles vollfluorbeschichtetes Schmetterlingsventil mit Ein/Aus- und intelligenter Regeloptionen
Ähnliche Produkte
-
Einstellbares und absperrbares pneumatisches Hochleistungs-Klappenventil mit Niederdrehmoment-Design für Gas- und FlüssigkeitsmedienVerhandelbarMOQ: 1 Set -
Industriegrade pneumatische Schmetterlingsventile mit Druckratings bis zu 4,0 MPa und einem Temperaturbereich von -60 °C bis 450 °CVerhandelbarMOQ: 1 Set
-
Zuverlässiges pneumatisches Doppelexzenterschmetterlingsventil für kommunale Bauwerke und die Ölindustrie, Größenbereich DN50 - DN1200VerhandelbarMOQ: 1 Set
-
Wafer-Typ Schmetterlingsventil mit austauschbarem Sitz zur Reduzierung der WartungskostenVerhandelbarMOQ: 1 Piece
-
Edelstahl 316 Scheiben-Baumuster-Schmetterlingsventil mit PTFE-Sitz für HochtemperaturanwendungenVerhandelbarMOQ: 1 Piece
Die Pneumatische Doppelexzentrische Hochleistungs-Schmetterlingsklappe (DN50-DN1200) ist eine vielseitige industrielle Steuerkomponente, die präzise Durchflussregelung und zuverlässiges Absperren des Mediums integriert. Sie ist so konzipiert, dass sie die vielfältigen Anforderungen komplexer industrieller und kommunaler Rohrleitungssysteme erfüllt. Ihre einzigartige Doppelexzentrische Struktur löst die gängigen Probleme herkömmlicher Schmetterlingsklappen - wie rascher Verschleiß der Dichtung und schlechte Abdichtung bei Rückfluss - während die fortschrittlichen RTFE- oder Hartdichtungen eine langfristige Betriebsstabilität auch unter rauen Bedingungen (z. B. hoher Temperatur, korrosive Medien) gewährleisten. Egal, ob in der Metallurgie, chemischen Verarbeitung, Lebensmittelproduktion oder kommunalen Wasseraufbereitung eingesetzt, diese Klappe liefert eine konsistente Leistung, reduziert die Wartungskosten und erhöht die Gesamt Sicherheit der Rohrleitung.
Was diese Klappe auszeichnet, ist das Gleichgewicht zwischen Funktionalität und Anpassungsfähigkeit. Im Gegensatz zu einfunktionellen Klappen, die nur regeln oder absperren, wechselt sie nahtlos zwischen zwei Modi, sodass keine mehreren Klappen installiert werden müssen. Darüber hinaus reduziert der integrierte Gusskörper und das optimierte Strömungskanal-Design nicht nur das Gewicht und den Installationsraum, sondern auch den Strömungswiderstand, was es geeignet macht für Medien mit suspendierten Partikeln oder Fasern, die herkömmliche Klappen verstopfen können.
Kernmerkmale und Vorteile für den Kunden
Doppelexzentrische Struktur für längere Lebensdauer: Beim Schließen dehnt sich die Klappen Scheibe nach außen aus, um eine optimale Umfangsdichtung zu bilden; beim Öffnen löst sich die Scheibe schnell von der Dichtungsring. Dieses Design reduziert signifikant die Reibung zwischen der Scheibe und der Dichtung, senkt das Betriebsdrehmoment und verlängert die Lebensdauer der Dichtung - ein entscheidender Faktor für Branchen, die langfristigen, wartungsarmen Betrieb erfordern.
Zweistellige Abdichtung zur Verhinderung von Leckagen: Im Gegensatz zu herkömmlichen einseitig abgedichteten Schmetterlingsklappen verfügt dieses Modell über eine zweistellige Abdichtung. Es gewährleistet eine zuverlässige Abdichtung, auch wenn das Medium rückwärts fließt oder ein "Lufthammer" auftritt, wodurch kostspielige Medienverschwendung oder Systemkontamination vermieden wird, insbesondere bei Hochdruckgas- oder Flüssigkeitsanwendungen (z. B. Dampfleitungen).
Flexible Dichtungsoptionen für verschiedene Bedingungen: Wählen Sie zwischen RTFE-Weichdichtungen (Lippen-Zahn-Selbstabdichtungsstruktur) oder Hartdichtungen (U-förmige elastische Dichtungsstruktur) gemäß Ihren Bedürfnissen. RTFE-Dichtungen zeichnen sich in Niedrig- bis Mitteltemperatur, nicht-korrosiven Szenarien aus, während Hartdichtungen ideal für Hochtemperatur (-60℃ ~ 450℃) oder abrasive Medien sind. Beide Optionen erfüllen strenge Dichtklassen (Klasse Ⅳ/Ⅴ oder Nullleckage für Weichdichtungen), was die Kompatibilität mit verschiedenen industriellen Umgebungen gewährleistet.
Hohe Strömungseffizienz und anti-verstopfendes Design: Der Durchmesser des Strömungskanals der Klappe übersteigt die Anforderungen von GB12238, mit fast keiner Strömungsbeschränkung. Dieses Design minimiert den Druckverlust, wodurch ihre Strömungsleistung nur der von Vollbohrung-O-Kugelhähnen gleicher Größe nachkommt. Es ist besonders effektiv für trübe Medien, Flüssigkeiten mit niedriger Viskosität und suspendierten Partikeln oder faserigen Materialien, da es die Anhäufung verhindert und die Rohrleitungsauberung vereinfacht.
Leicht und kompakt für einfache Installation: Der integrierte Gusskörper reduziert das Gewicht und das Volumen der Klappe im Vergleich zu herkömmlichen Gusseisenklappen, spart Transportkosten und Installationsraum. Sein kompaktes Design ist besonders vorteilhaft für enge Rohrleitungsanordnungen in Fabriken oder kommunalen Einrichtungen, wo der Platz begrenzt ist.
Wichtige technische Spezifikationen
| Spezifikationskategorie | Details | Typische Anwendungsfälle |
| Nennweite | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, ..., DN1200 | Kleinskalige Wasseraufbereitungsleitungen (DN50-DN100), große industrielle Dampfleitungen (DN300-DN1200) |
| Nenndruck | 0.6MPa, 1.0MPa, 1.6MPa, 2.5MPa, 4.0MPa | Kommunales Leitungswasser (0.6-1.0MPa), Hochdruckchemikalientransport (2.5-4.0MPa) |
| Anwendbare Temperatur | -60℃ ~ 450℃ | Niedertemperatur-Kälteanlagen (-60℃ ~ 0℃), Hochtemperatur-Dampfleitungen (200℃ ~ 450℃) |
| Dichtungstyp und -klasse | RTFE-Weichdichtung: Klasse Ⅳ (Blasenklasse) oder Nullleckage; Hartdichtung: Klasse Ⅳ oder Ⅴ | Lebensmittelqualität Flüssigkeitstransport (RTFE-Weichdichtung, Nullleckage), Hochtemperatur-Gaskontrolle (Hartdichtung, Klasse Ⅴ) |
| Strömungscharakteristik | Annähernd gleichprozentig | Präzise Strömungsregelung in pharmazeutischen, chemischen oder Stromerzeugungsprozessen, bei denen eine stabile Strömungsregulierung erforderlich ist |
Egal, ob Sie eine Klappe zur Regulierung des Dampfdurchflusses in einem Kraftwerk, zur Steuerung korrosiver Chemikalien in einer Raffinerie oder zur Bewirtschaftung von Abwasser in einer kommunalen Kläranlage benötigen, die Pneumatische Doppelexzentrische Hochleistungs-Schmetterlingsklappe kann auf Ihre spezifischen Anforderungen zugeschnitten werden. Ihr Doppelfunktionsdesign reduziert die Geräteüberzahl, während ihr breiter Temperatur- und Druckbereich die Kompatibilität mit den meisten industriellen Medien gewährleistet. Für Anpassungen - wie bestimmte Dichtungsmaterialien, Flanschstandards oder Aktuator-Konfigurationen - kontaktieren Sie bitte unser Team. Wir sind bestrebt, Lösungen anzubieten, die Ihren Betriebszielen entsprechen und die Effizienz Ihres Rohrleitungssystems verbessern.
Häufig gestellte Fragen (FAQ)
F: Kann diese Klappe für Lebensmittelqualität Medien (z. B. Speiseöl, Getränkeverarbeitung) verwendet werden?
A: Ja, wenn Sie die RTFE-Weichdichtungsoption wählen. RTFE ist ungiftig, geruchlos und erfüllt die Lebensmittelsicherheitsanforderungen, während die Nullleckageleistung der Klappe und der leicht zu reinigende Strömungskanal Kreuzkontamination verhindern. Bitte bestätigen Sie Ihre spezifischen Lebensmittelsicherheitsstandards bei der Bestellung, und wir können bei Bedarf zusätzliche Dokumentation zur Verfügung stellen.F: Was ist der Unterschied zwischen RTFE-Weichdichtung und Hartdichtung, und wie wähle ich?
A: RTFE-Weichdichtungen bieten eine bessere Dichtleistung (sogar Nullleckage) und sind geeignet für Niedrig- bis Mitteltemperaturen (-60℃ ~ 200℃) und nicht-abrasive Medien (z. B. Leitungswasser, Leichtöl). Hartdichtungen (U-förmige elastische Struktur) halten höhere Temperaturen (-60℃ ~ 450℃) und abrasive Medien (z. B. Schlackehaltiges Gas, Schlamm) stand, haben aber etwas niedrigere Dichtklassen (Klasse Ⅳ/Ⅴ). Wählen Sie basierend auf Ihrem Medientyp, Temperaturbereich und Dichtungsanforderungen.F: Ist die Klappe mit Medien, die suspendierte Partikel oder Fasern enthalten, kompatibel?
A: Ja. Der Strömungskanal der Klappe weist keine signifikante Einschränkung auf und übersteigt die GB12238-Standards, was die Anhäufung von Partikeln oder Fasern verhindert. Dieses Design macht es ideal für Abwasserbehandlung, Papierverarbeitung oder andere Anwendungen mit trüben Medien, wodurch die Notwendigkeit häufiger Reinigung oder Wartung reduziert wird.F: Kann die Klappe zuverlässig bei Rückflussbedingungen betrieben werden?
A: Ja. Sie verfügt über ein zweistelliges Abdichtungsdesign, das sich von einseitig abgedichteten Klappen unterscheidet, die bei Rückfluss lecken. Dies macht es geeignet für Systeme, bei denen die Medienflussrichtung wechseln kann (z. B. bidirektionale Wasserversorgungsleitungen) oder bei denen "Lufthammer" -Effekte häufig auftreten (z. B. Druckluftsysteme).F: Wie lange beträgt ungefähr die Lebensdauer der Dichtung, und wie pflege ich sie?
A: Die RTFE-Weichdichtung hält normalerweise 1 - 3 Jahre unter normalen Bedingungen (Raumtemperatur, nicht-korrosives Medium), während die Hartdichtung aufgrund ihrer Verschleißfestigkeit 3 - 5 Jahre halten kann. Regelmäßige Wartung umfasst die Inspektion der Dichtung auf Risse oder Verschleiß alle 6 - 12 Monate und die Reinigung des Strömungskanals, um Ablagerungen zu entfernen. Ersatzdichtungen sind auf Anfrage erhältlich, und wir können Wartungsanleitungen für das On-Site-Team zur Verfügung stellen.F: Wird die Klappe mit einem pneumatischen Aktuator geliefert, oder wird er separat verkauft?
A: Die Klappe ist als pneumatisches Modell konzipiert und wird normalerweise mit einem passenden pneumatischen Aktuator geliefert. Allerdings können die Aktuator-Spezifikationen (z. B. doppeltwirkend vs. einfachwirkend, Spannung für Magnetventile) basierend auf Ihrem System angepasst werden. Wenn Sie eine Klappe ohne Aktuator benötigen (z. B. für die Nachrüstung eines vorhandenen Aktuators), geben Sie dies bitte bei der Bestellung an.F: Kann die Klappe im Freien installiert werden, und hält sie Regen oder Feuchtigkeit aus?
A: Der Standard-Klappenkörper (normalerweise Gussstahl oder Edelstahl) ist korrosionsbeständig, aber die Installation im Freien kann zusätzlichen Schutz erfordern. Wir empfehlen eine optionale Wasserdichtigkeit für den Aktuator (z. B. IP65 oder IP67 Rating) und eine Rostschutzbeschichtung für den Klappenkörper, um Schäden durch Regen, Feuchtigkeit oder Freiluftablagerungen zu verhindern. Bitte informieren Sie uns über Ihre Anforderungen für den Freien Einsatz, und wir können die Konfiguration entsprechend anpassen.F: Ist die Strömungsregelung präzise genug für Prozesse, die stabile Strömungsraten erfordern (z. B. chemische Reaktionen)?
A: Ja. Die annähernd gleichprozentige Strömungscharakteristik der Klappe stellt sicher, dass kleine Änderungen der Klappenöffnung proportionalen Änderungen der Strömungsrate entsprechen, was eine stabile und präzise Regelung gewährleistet. Dies macht es geeignet für Prozesse in der Pharmazie, Feinchemie oder Stromerzeugung, bei denen eine konstante Strömungsregelung für die Produktqualität oder Prozesssicherheit von entscheidender Bedeutung ist.
