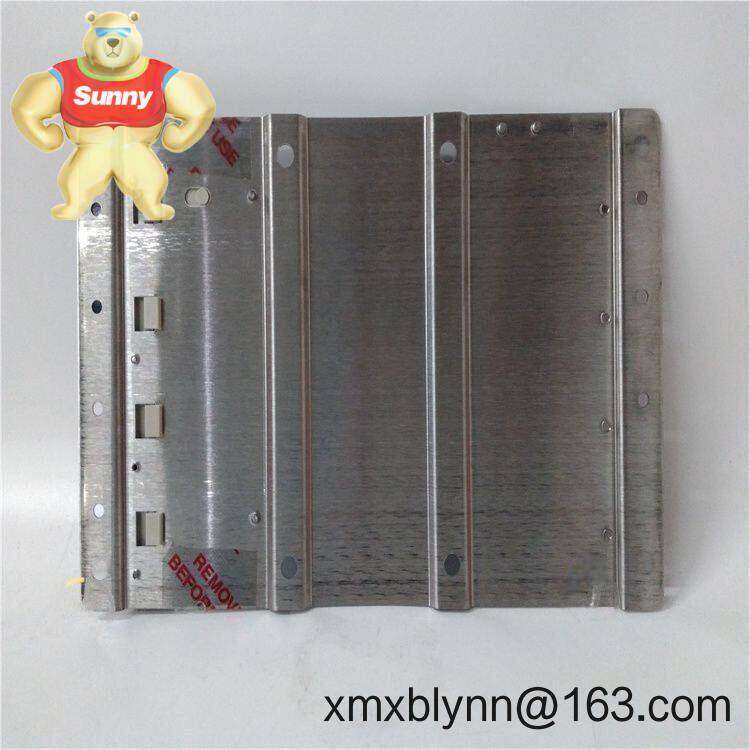

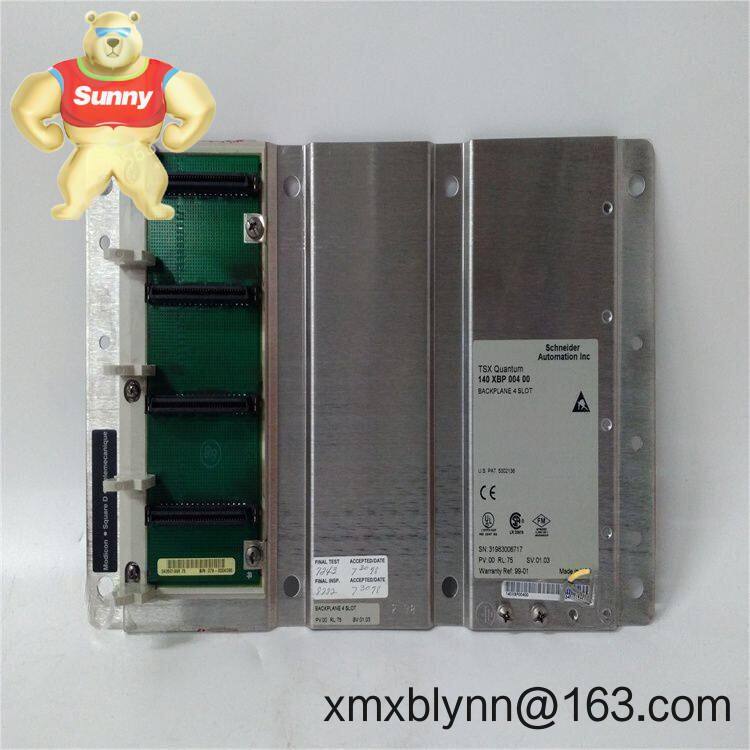

Schneider Electric 140XBP00400 – Modicon Quantum 4-Slot Rückplane für kompakte PLC-Schränke

Das 140XBP00400 ist die 4-Slot-Backplane für die Modicon Quantum-Plattform von Schneider Electric. Sie ist ideal, wenn Sie ein zuverlässiges und platzsparendes Rack für eine CPU, eine Stromversorgung und eine kleine Anzahl von I/O- oder Netzwerkmodulen benötigen. Sie wird typischerweise in kleineren Maschinenzellen, Pilotanlagen oder als lokales Erweiterungsrack eingesetzt, wenn der Schaltschrankplatz knapp ist.

Nach meiner Erfahrung ist es eine saubere Methode, um einen Quantum-Knoten schlank zu halten, ohne die Wartbarkeit oder die Modulkompatibilität zu opfern. Sie behalten die bewährte Quantum-Stabilität und vermeiden gleichzeitig ein überdimensioniertes Gehäuse für nur wenige Module.

• 4-Slot-Quantum-Formfaktor – Passt eine 140CPS-Stromversorgung, eine 140CPU und bis zu zwei I/O-/Kommunikationsmodule in einem kompakten Format.

• Eigener Modicon Quantum-Backplane-Bus – Kompatibel mit Standard-140-Serien-Modulen (CPU, Stromversorgung, I/O und Kommunikation) für eine einfache Integration.

• Bereit für die Montage an einer Platine – Für die Montage in einem Steuerungsschrank konzipiert; keine speziellen Rahmen erforderlich, typischerweise leichter als große Racks.

• Stabile 5-V-Busverteilung – Busleistung wird von der installierten 140CPS-Stromversorgung bereitgestellt; die Kapazität hängt von der gewählten Stromversorgungseinheit (PSU) ab (keine separate Backplane-Stromversorgung erforderlich).

• Wartungsfreundliches Layout – Klar angeordnete Slots (Stromversorgung links, CPU daneben) erleichtern die Verkabelung und die schnelle Wartung.

• Rückwärtskompatibilität – Geeignet für Upgrades bestehender Anlagen und Strategien für Ersatzteile, wenn Quantum weiterhin der Standard vor Ort ist.

•


Diese Backplane eignet sich gut für kompakte Automatisierungsknoten, die dennoch Quantum-Sicherheit benötigen. Sie wird häufig dort eingesetzt, wo ein kleiner, aber robuster Controller benötigt wird.

• OEM-Maschinenmodule mit begrenztem Schaltschrankplatz

• Wasser- und Abwasserhebeanlagen und kleine Prozesszellen

• Hilfsanlagen und Teilsysteme in der Stromerzeugung

• Öl- und Gasbohrinseln, Messmodule und kompakte RTU-Schaltschränke

• Altlaststandorte, die einen installierten Quantum-Standard beibehalten

• Passende Größe – Vermeidet die Kosten und die Belegung von unbenutzten Rack-Slots; hilfreich, wenn die Tiefe des Gehäuses begrenzt ist.

• Kompatibilität und Langlebigkeit – Unterstützt eine Vielzahl von 140-Serien-Modulen, was die Strategie für Ersatzteile erleichtert und die Neukonstruktion minimiert.

• Geringere Lebenszykluskosten – Weniger Module müssen mit Strom versorgt und gekühlt werden; leichter zu warten. In vielen Fällen wird die Ausfallzeit während der Wartung reduziert.

• Klarer Migrationspfad – Viele Standorte behalten das 4-Slot-Rack als lokalen Knoten, während sie eine schrittweise Modernisierung planen, was der am wenigsten störende Ansatz scheint.

„Wir haben in einem Dosieraggregat ein sperriges 8-Slot-Rack gegen das 140XBP00400 ausgetauscht – dieselbe CPU und Kommunikation, nur die Hälfte des Raums und die Verkabelung war viel sauberer.“ — Wartungsleiter, Lebensmittel- und Getränkeindustrie

• Schaltschrank und Montage – Montieren Sie es auf einer starren Rückplatte mit richtiger Erdung. Stellen Sie ausreichend Platz für die Verkabelung und das Entfernen der Module bereit. Nicht für die DIN-Schiene vorgesehen.

• Belüftung – Sorgen Sie für eine ausreichende Luftzirkulation um das Rack; halten Sie die Umgebungstemperatur typischerweise im Bereich von 0–60 °C und die relative Luftfeuchtigkeit unter 95 % (nicht kondensierend).

• Stromversorgungsgröße – Wählen Sie eine 140CPS-Stromversorgung mit ausreichendem 5-V-Stromvorhalt für alle installierten Module; überprüfen Sie die Last anhand der Dimensionierungsrichtlinien von Schneider.

• Verkabelungsdisziplin – Trennen Sie die Strom- und Signalleitungen; verwenden Sie geschirmte Kabel, wenn dies von den I/O-Modulen erforderlich ist; ziehen Sie alle Erdungspunkte fest.

• Sicherheit und ESD – Schalten Sie die Stromversorgung aus, bevor Sie Module hinzufügen/entfernen; verwenden Sie ESD-Schutz beim Umgang mit Platinen und Steckverbindern.

• Routinemäßige Prüfungen – Überprüfen Sie die Backplane-Steckverbindungen auf Staub; reinigen Sie sie mit trockener Luft. Firmware-Updates gelten für CPU/Kommunikationsmodule, nicht für die Backplane selbst.

• CE- und UL/CSA-Zertifizierungen (typisch für Modicon Quantum-Hardware)

• RoHS-Konformität für Umweltanforderungen

• Herstellergarantie: typischerweise 18 Monate ab Versand (Standardrichtlinie von Schneider Electric)

Hinweis: Wenn Sie mit einem Wachstum über zwei I/O-/Kommunikationsmodule rechnen, sollten Sie die Übernahme auf 8-, 10-, 12- oder 16-Slot-Quantum-Backplanes in Betracht ziehen (z. B. 140XBP00800, 140XBP01000, 140XBP01200, 140XBP01600), um spätere Nacharbeiten zu vermeiden.
