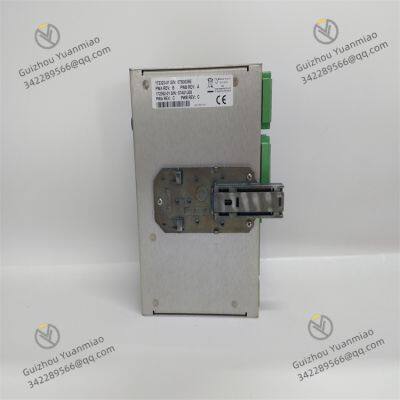

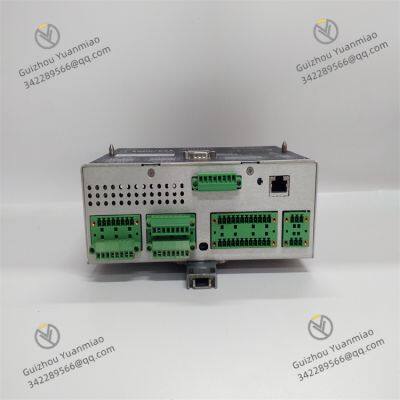

Bently Nevada 1900/65A-00-00-02-00-01 Allgemeiner Zweckausrüstungsmonitor

I. Überblick

BENTLY 1900/65A-00-00-02-00-01, als universeller Gerätemonitor, übernimmt die wichtige Aufgabe der Echtzeitüberwachung der Gerätegesundheit und spielt in vielen Branchen eine unverzichtbare Rolle. Es ist speziell für Geräte entwickelt, die kontinuierlichen mechanischen Schutz benötigen, aber aufgrund von Kostenbeschränkungen keine großen und komplexen Überwachungssysteme einsetzen können. Es bietet den Benutzern eine kostengünstige und effiziente Lösung für die mehrkanalige Geräteüberwachung.

II. Technische Parameter

(I) Eingänge und Ausgänge

• Sensor-Eingänge: Ausgestattet mit 4 Sensor-Eingangskanälen mit hoher Flexibilität. Jeder Kanal kann individuell per Software konfiguriert werden und kann an 2- und 3-Draht-Beschleunigungssensoren, Drehzahlsensoren und Näherungssensoren angepasst werden. Diese breite Kompatibilität ermöglicht es dem Monitor, verschiedene Arten von Sensoren anzuschließen und die Überwachungsbedürfnisse verschiedener Geräte vollständig zu erfüllen. Egal, ob es sich um die Überwachung der Vibration von rotierender Maschinentechnik oder die Positionsänderung von Gerätekomponenten handelt, es kann Daten genau sammeln.

• Temperatur-Eingänge: Verfügt über 4 Temperatur-Eingangskanäle, die E-, J-, K- und T-Typ-Thermoelemente sowie 2- oder 3-Draht-Thermowiderstände unterstützen. Dies bedeutet, dass es an verschiedene gängige Temperatursensoren angepasst werden kann und Temperaturparameter genau messen kann, sei es in Industrieöfen in Hochtemperaturumgebungen oder in Chemie-Reaktoren, die eine genaue Temperaturkontrolle erfordern. Es liefert zuverlässige Daten für die thermische Zustandsüberwachung von Geräten.

• Ausgangssignale: Bietet 6 Relaisausgänge, die entsprechende Aktionen gemäß dem Betriebszustand des Geräts auslösen können, wie z. B. rechtzeitiges Alarmieren oder das Starten von Schutzvorrichtungen, wenn das Gerät anormal ist. Es ist auch mit 4 4-20mA-Schreiberausgängen ausgestattet, was die Übertragung von Überwachungsdaten an Schreiber oder andere Steuersysteme erleichtert, um die ferngesteuerte Aufzeichnung und Überwachung von Daten zu realisieren. Darüber hinaus gibt es einen dedizierten Pufferausgang, der klare und stabile Signale für jeden Sensor-Eingang liefern kann, um die Genauigkeit und Vollständigkeit der Daten während der Übertragung sicherzustellen.

•


(II) Kommunikationsfähigkeit

• Modbus-Kommunikation: Unterstützt vollständig das Modbus-Kommunikationsprotokoll über eine Ethernet-Schnittstelle und softwarekonfigurierbare RS232/485-Serienports. Dies ermöglicht es dem 1900/65A, nahtlos mit verschiedenen Geräten, die dem Modbus-Protokoll folgen, zu kommunizieren, einschließlich verteilter Steuerungssysteme (DCS), Überwachungs- und Datenerfassungssysteme (SCADA) und programmierbaren Logikcontrollern (PLC). Mit der Modbus-Gateway-Option kann es auch direkt statische Variablen, Status, Ereignislisten, Zeit und Datumsinformationen des Geräts an Modbus-Clients bereitstellen, um eine effiziente Datenfreigabe und -interaktion des Geräts im gesamten industriellen Netzwerk zu realisieren.

• Konfiguration und Dateninteraktion: Benutzer können Konfigurationsdateien mit spezieller Software erstellen, die auf einem Laptop oder PC läuft, und die Dateien einfach über eine integrierte Ethernet-Verbindung auf den Monitor herunterladen. So können sie bequem den Betriebsmodus des Monitors und die Modbus-Gateway-Registerszuordnung definieren. Gleichzeitig kann der 1900/65A die Konfigurationsinformationen dauerhaft in nicht-flüchtigem Speicher speichern und die Informationen auf einen PC hochladen, um sie später zu ändern, was die Bequemlichkeit der Gerätekonfiguration und -wartung erheblich verbessert.

(III) Umweltanpassungsfähigkeit

• Betriebstemperatur: Der Betriebstemperaturbereich ist von -10℃ bis 60℃ festgelegt, was es ihm ermöglicht, sich an Temperaturänderungen in verschiedenen komplexen industriellen Umgebungen anzupassen. Egal, ob es sich um die Überwachung von Außenanlagen in kalten Regionen oder die Überwachung des Betriebs von Geräten in Hochtemperatur-Werkstätten handelt, es kann stabil arbeiten und die Kontinuität und Genauigkeit der Überwachungsdaten gewährleisten.

• Schutzgrad: Hat einen IP54-Schutzgrad und verhindert effektiv Staub und Spritzwasser. Dies ermöglicht es dem Monitor, normal in staubigen industriellen Produktionsstätten wie Zementwerken und Minen sowie in Umgebungen mit potenziellen Spritzwasserrisiken wie Schiffsanlagenüberwachung und Wasseraufbereitungsanlagen zu arbeiten, und vermeidet die Auswirkungen externer Umweltfaktoren auf die Leistung und Lebensdauer des Geräts.

•


(IV) Messcharakteristika

• Vibrationsmessung: Der Messbereich des Vibrationssignals liegt zwischen 0 und 10 mm/s (Effektivwert), und der Frequenzbereich erstreckt sich von 2 Hz bis 10.000 Hz. Es kann die Vibrationsmerkmale des Geräts in verschiedenen Betriebszuständen genau erfassen, von niederfrequenten Gerätefundamentvibrationen bis hin zu hochfrequenten Komponentenvibrationsanomalien, die alle deutlich überwacht werden können. Dies bietet eine Schlüsselgrundlage für die Beurteilung des mechanischen Gesundheitszustands des Geräts. Die Messgenauigkeit kann ±1% erreichen, was die Zuverlässigkeit der Daten gewährleistet, und selbst kleine Änderungen der Gerätevibration können rechtzeitig erkannt werden.

• Temperaturmessung: In Kombination mit einer Vielzahl von unterstützten Temperatursensoren kann es die Betriebstemperatur des Geräts genau messen. Seine Temperaturmessgenauigkeit ist ebenfalls hervorragend und kann die Überwachungsbedürfnisse verschiedener temperaturempfindlicher Geräte erfüllen, was den Benutzern hilft, potenzielle Gerätestörungen, die durch ungewöhnliche Temperaturerhöhungen verursacht werden können, rechtzeitig zu entdecken.

III. Funktionsmerkmale

(I) Mehrparameter-Integrationsüberwachung

Der 1900/65A-00-00-02-00-01 integriert mehrere Funktionen wie Vibrationsüberwachung und Temperaturüberwachung und realisiert die Ein-Stop-Überwachung von mehrdimensionalen Betriebsparametern des Geräts. Während des Betriebs des Geräts kann es nicht nur die dynamischen Änderungen der Vibrationsparameter in Echtzeit verfolgen, um zu beurteilen, ob das Gerät mechanische Störungen wie Rotorungleichgewicht und Lagerverschleiß aufweist, sondern auch die Temperaturänderungen genau beobachten, um potenzielle Probleme wie Überhitzung des Geräts rechtzeitig zu entdecken. Dieser Mehrparameter-Integrationsüberwachungsmodus bietet den Benutzern umfassende und integrierte Informationen über den Betriebszustand des Geräts und hilft, den Gesundheitszustand des Geräts genauer zu bewerten und Wartungsstrategien im Voraus zu entwickeln.

(II) Flexible Kanalkonfiguration

Jeder Sensor-Eingangskanal und Temperatur-Eingangskanal kann flexibel über Software konfiguriert werden. Benutzer können frei den Typ des angeschlossenen Sensors auswählen und entsprechende Messparameter gemäß den tatsächlichen Überwachungsbedürfnissen einstellen. Beispielsweise können einige Kanäle als Vibrationssensor-Eingänge konfiguriert werden, um die Vibration eines Motors zu überwachen, während andere Kanäle als Temperaturensor-Eingänge konfiguriert werden können, um die Temperatur der Motorwicklungen und -lager zu überwachen. Diese hochflexible Kanalkonfigurationsmethode ermöglicht es dem Monitor, sich an die einzigartigen Überwachungsbedürfnisse verschiedener Geräte anzupassen und die Vielseitigkeit und Anwendbarkeit des Geräts zu verbessern.

(III) Zuverlässiges Alarm- und Schutzsystem

Ausgestattet mit 6 Relaisausgängen können Benutzer jeden Relaiskontakt über die 1900-Konfigurationssoftware gemäß den Betriebseigenschaften und Sicherheitsanforderungen des Geräts einstellen, so dass er automatisch basierend auf den festgelegten, Alarm- und Gefahrenzuständen eines beliebigen Kanals oder einer Kanalkombination öffnen oder schließen kann. Wenn die Betriebsparameter des Geräts den voreingestellten normalen Bereich überschreiten, reagiert das Relais schnell, um ein akustisches und optisches Alarmgerät auszulösen und die Mitarbeiter rechtzeitig auf den Gerätestatus aufmerksam zu machen. Gleichzeitig kann es über den Relaisausgang mit der Schutzschaltung des Geräts verbunden werden, z. B. um die Gerätestromversorgung automatisch abzuschalten, wenn die Gerätevibration zu stark oder die Temperatur zu hoch ist, um weitere Schäden am Gerät aufgrund von Störungen zu vermeiden und eine zuverlässige Schutzbarriere für den sicheren Betrieb des Geräts bereitzustellen.

(IV) Unterstützung für Datenspeicherung und -analyse
