Startseite > Elektrik und Elektronik > Elektrisches Steuersystem > ALSTOM MBCI01N1AB0761B Hilfs-Variablen-Geschwindigkeitsrelais

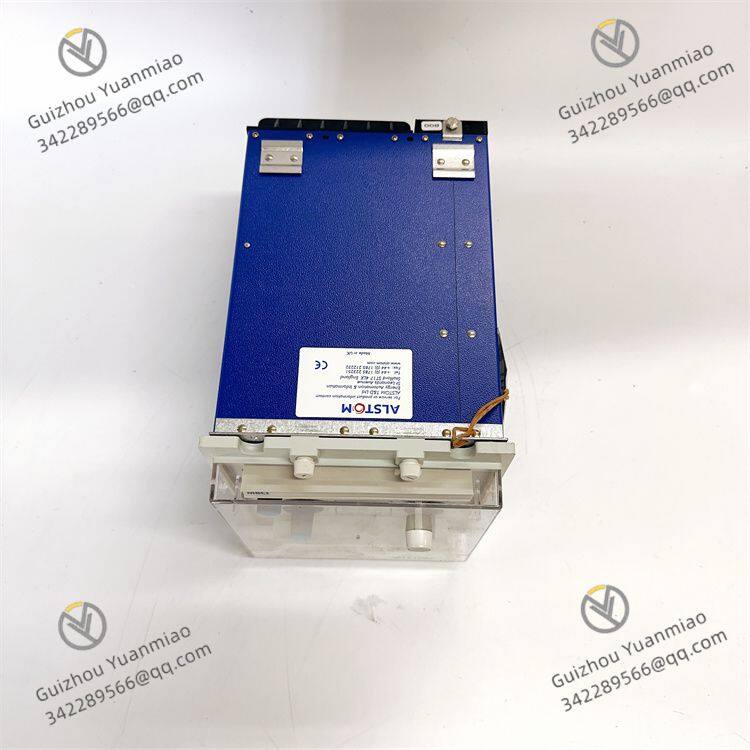

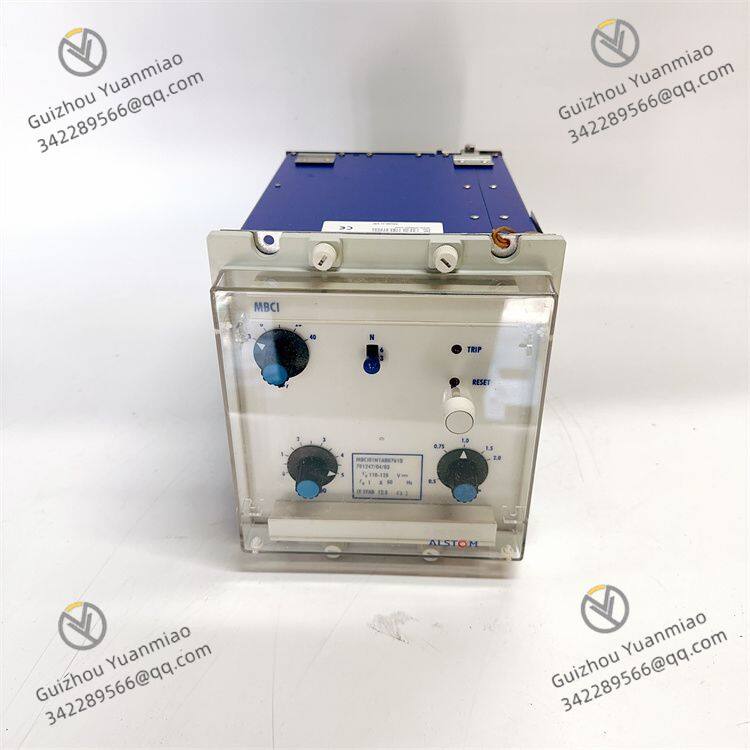

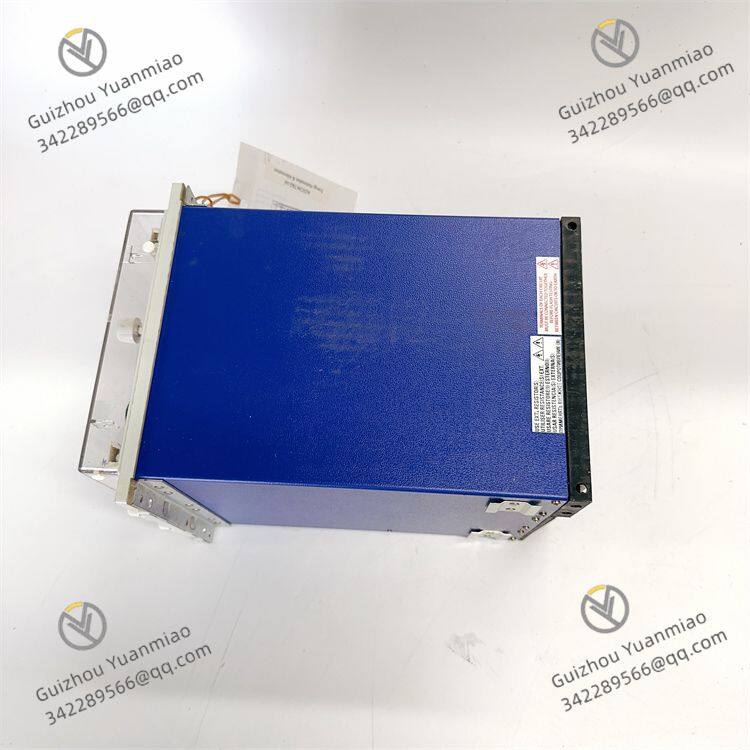

ALSTOM MBCI01N1AB0761B Hilfs-Variablen-Geschwindigkeitsrelais

ALSTOM MBCI01N1AB0761B Hilfs-Variablen-Geschwindigkeitsrelais thumbnail-3

ALSTOM MBCI01N1AB0761B Hilfs-Variablen-Geschwindigkeitsrelais photo-1

ALSTOM MBCI01N1AB0761B Hilfs-Variablen-Geschwindigkeitsrelais photo-2

ALSTOM MBCI01N1AB0761B Hilfs-Variablen-Geschwindigkeitsrelais photo-3

Verhandelbar MOQ: 1 Piece (Preis verhandelbar abhängig von Auftragsvolumen und Individualisierung)

Technische Schlüsseldaten

Aktuellen Preis abrufen

Analog output range:

4-20mA

Number of channels:

Working voltage:

38V

Anbieter kontaktieren Angebot anfordern Jetzt chatten

Guizhou Yuanmiao Automation Equipment Co., Ltd.

1J.

Zahlung & Versand

Zahlungsmethoden:

Versandhafen:

China

Lieferdetails:

Die Lieferzeit hängt von der Bestellmenge ab.

Produktdetails
Unternehmensprofil
Kontaktieren Sie uns

Analog output range 4-20mA

Number of channels 4

Working voltage 38V

ALSTOM MBCI01N1AB0761B

Eigenschaften

Präzise Steuerung
Als Hilfs-Speed-Variablerelay, das für die Steuerung von Drehzahlmotoren in industriellen Anwendungen entwickelt wurde, ermöglicht es eine präzise Steuerung der Motordrehzahl, um einen effizienten und optimierten Betrieb zu erreichen.
Unabhängige Kanäle
Jeder Kanal verfügt über unabhängige Alarmfunktionen und entsprechende 4–20mA- und 0–10V-Ausgänge, die sich flexibel an verschiedene Steuerungsanforderungen und Geräte anpassen.
Bequeme Kommunikation
Die Ausgänge können an einen Bus angeschlossen werden und unterstützen die RS-485- oder RS-232-Kommunikation über die Bus-Schnittstelle. Dies erleichtert die Datenübertragung und Interaktion mit anderen Geräten und ermöglicht die Fernsteuerung und Überwachung.
Robust und zuverlässig
Mit einem robusten Design hält es hohen Überlastungen und Vibrationen stand, passt sich rauen industriellen Umgebungen an, verlängert die Prozesslaufzeit und reduziert Ausfälle und Wartungskosten.

Funktionsprinzip

Signaleingabe und -verarbeitung
Es empfängt Eingangssignale von externen Geräten (z. B. Controllern, Sensoren usw.), die die Soll-Drehzahl des Motors, den aktuellen Betriebszustand und andere Informationen darstellen können. Die interne Schaltung des Relais verarbeitet und analysiert diese Eingangssignale und wandelt sie in eine Form um, die zur Steuerung des Motors geeignet ist.
Steuersignalausgabe
Basierend auf den verarbeiteten Eingangssignalen gibt der MBCI01N1AB0761B entsprechende Steuersignale an den Drehzahlmotor aus. Beispielsweise steuert es die Motordrehzahl, indem es Parameter wie das Tastverhältnis oder die Frequenz des Ausgangssignals einstellt, um eine präzise Drehzahlregelung zu erreichen und den Anforderungen verschiedener industrieller Produktionsprozesse gerecht zu werden.
Kommunikationsfunktion
Das Relais unterstützt die RS-485- oder RS-232-Kommunikation über die Bus-Schnittstelle. Es kann seinen Betriebszustand, die Motorbetriebsparameter und andere Informationen an den Host-Computer oder andere Steuerungssysteme übertragen und gleichzeitig Steuerbefehle vom Host-Computer empfangen, um die Fernüberwachung und zentrale Verwaltung zu ermöglichen.
Schutz und Überwachung
Es verfügt über Schutz- und Überwachungsfunktionen, die eine Echtzeitüberwachung von Motorbetriebsparametern wie Strom, Spannung und Temperatur ermöglichen. Wenn abnormale Zustände (z. B. Überlastung, Kurzschluss, Überhitzung usw.) erkannt werden, ergreift das Relais umgehend Schutzmaßnahmen (z. B. Abschaltung der Motorstromversorgung), um Schäden am Motor und anderen Geräten zu vermeiden, und kann auch Alarmsignale ausgeben, um den Bediener zu veranlassen, entsprechende Maßnahmen zu ergreifen.

Installations- und Einstellschritte für ALSTOM MBCI01N1AB0761BI. Vorbereitungen vor der Installation

Bestätigung der Gerätekompatibilität

Überprüfen Sie die Kompatibilität zwischen dem Gerätemodell und dem Feldsteuerungssystem (z. B. DCS/PLC) und stellen Sie sicher, dass die Speisespannung (38V) mit der Feldstromquelle übereinstimmt.
Vergewissern Sie sich, dass die Installationsumgebung die Schutzartanforderungen erfüllt (IP65 ist für staub- und wasserdichte Szenarien geeignet; bei Verwendung von IP20 vermeiden Sie feuchte Umgebungen).

Vorbereitung von Werkzeugen und Dokumentation
Bereiten Sie Werkzeuge wie Schraubenzieher, Multimeter, Drahtabisolierer sowie das Produktmanual, die Schaltpläne und die Einstellsoftware (falls verfügbar) vor.

II. Installationsschritte

Auswahl des Installationsorts

Wählen Sie einen gut belüfteten Ort ohne starke elektromagnetische Störungen, entfernt von Wärmequellen und vibrierenden Geräten, und stellen Sie sicher, dass das Modul ordnungsgemäß gekühlt wird (der spannungsabhängige Kühlbereich beträgt 12–30V, und der Kühlpfad muss frei sein).
Bei der Installation auf einer Standardschiene (z. B. einer DIN-Schiene) stellen Sie sicher, dass die Schiene fest montiert ist und dass das Modul direkt auf die Schiene geklipst und verriegelt werden kann.

Elektrische Verkabelung

Stromanschluss: Verbinden Sie die Plus- und Minuspole der 38V-Gleichstromversorgung mit den Stromanschlüssen des Moduls, achten Sie auf die Polarität, um eine Umkehrung der Anschlüsse zu vermeiden.
Signal-Eingangs-/Ausgangsverkabelung:

Analoger Ausgang (4–20mA): Verbinden Sie mit dem Signaleingangsanschluss des gesteuerten Geräts (z. B. eines Frequenzumrichters) unter Verwendung von geschirmten Kabeln, um Störungen zu reduzieren.
Kommunikationsschnittstelle (RS-485/RS-232): Verbinden Sie gemäß dem Schaltplan mit den Busanschlüssen und stellen Sie sicher, dass die Abschirmung des Kommunikationskabels geerdet ist.
Kanalverkabelung: Die 4 unabhängigen Kanäle müssen separat mit Sensoren oder Aktoren verbunden werden. Jeder Kanal unterstützt 4–20mA- und 0–10V-Ausgänge, und die Schnittstelle sollte nach Bedarf ausgewählt werden.

Erdungsbehandlung: Der Erdanschluss des Moduls muss zuverlässig geerdet werden, um zu vermeiden, dass Erdschleifen die Signalgenauigkeit beeinträchtigen.

Mechanische Fixierung
Wenn eine Frontblattschraubmontage verwendet wird, verwenden Sie passende Schrauben, um das Modul auf der Steuerungsschrankfrontplatte zu befestigen und stellen Sie sicher, dass die Montage fest ist, um ein Lockern der Verkabelung durch Vibrationen zu verhindern.

III. Einstellschritte

Prüfung vor dem Einschalten

Messen Sie mit einem Multimeter die Spannung zwischen den Stromversorgungseingangsanschlüssen, um sicherzustellen, dass kein Kurzschluss oder eine Umkehrung der Anschlüsse vorliegt.
Überprüfen Sie, ob alle Verkabelungen sicher sind, ob die Klemmschrauben angezogen sind und ob die Abschirmung korrekt geerdet ist.

Initialisierung nach dem Einschalten

Schalten Sie die Stromversorgung ein und beobachten Sie den Zustand der Anzeigelichter des Moduls (z. B. ob das Stromlicht und das Betriebslicht normal leuchten). Wenn die Anzeigelichter anormal sind (z. B. nicht leuchten oder blinken), konsultieren Sie das Handbuch, um Strom- oder Verkabelungsprobleme zu beheben.

Grundfunktionsprüfung

Analoger Ausgangstest:

Senden Sie Ausgangssignale (z. B. 4mA, 12mA, 20mA) an das Modul über den Host-Computer oder manuell, und messen Sie mit einem Multimeter den Ausgangswert des entsprechenden Kanals. Der Fehler sollte innerhalb des zulässigen Bereichs liegen (typischerweise ±0,5% FS).
Bei der Überprüfung der 0–10V-Ausgangsfunktion messen Sie mit einem Voltmeter den Ausgangsanschluss, um die Signallinearität sicherzustellen.

Kommunikationstest:

Verbinden Sie einen Einstellcomputer über die RS-485- oder RS-232-Schnittstelle, verwenden Sie ein serielles Einstelltool (z. B. Modbus Poll), um Befehle zu senden, und lesen Sie die Statusparameter des Moduls (z. B. Kanalwerte, Betriebsmodus), um die ordnungsgemäße Kommunikation zu bestätigen.
Testen Sie die Fernsteuerfunktion, indem Sie Drehzahlregelbefehle vom Host-Computer senden und beobachten, ob die Ausgangssignale des Moduls synchron ändern.

Konfiguration von Funktionsparametern

Stellen Sie die Modulparameter über die Kommunikationsschnittstelle oder lokale DIP-Schalter (falls verfügbar) gemäß den tatsächlichen Anwendungsanforderungen ein, z. B.:

Kanalbereich (4–20mA oder 0–10V), Filterzeit, Alarmgrenze (unabhängige Kanalalarmfunktion).
Kommunikationsprotokoll (Modbus RTU usw.), Baudrate, Adresse und andere Parameter.

Lastkopplungstest

Stellen Sie manuell das Ausgangssignal des Moduls ein und beobachten Sie, ob sich die Motordrehzahl linear ändert, um die Steuergenauigkeit sicherzustellen.

Simulieren Sie Störungsszenarien (z. B. Überlastung, Kommunikationsunterbrechung), um zu testen, ob die Schutzfunktionen des Moduls ausgelöst werden (z. B. Ausgangsverriegelung, Alarmsignalausgabe).
Verbinden Sie den Drehzahlmotor oder die Lastvorrichtung für die Last-Einstellung:

Betriebsüberwachung und Optimierung

Beobachten Sie kontinuierlich den Betriebszustand des Moduls, und notieren Sie Parameter wie Temperatur und Ausgangsstabilität. Wenn Anomalien (z. B. starke Erwärmung oder Signalfluktuationen) festgestellt werden, überprüfen Sie die Kühlbedingungen oder die Verkabelungsstörungen.
Optimieren Sie die Parameter gemäß den Feldbedingungen, z. B. indem Sie den Filterkoeffizienten einstellen, um Signalrauschen zu reduzieren, oder eine geeignete Ansprechzeit festlegen, um die Steuergenauigkeit und -stabilität auszugleichen.

Produkttags: MBCI01N1AB0761B
