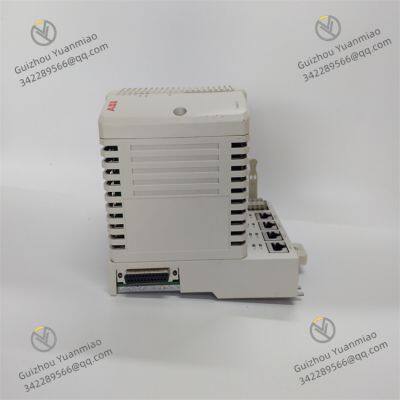

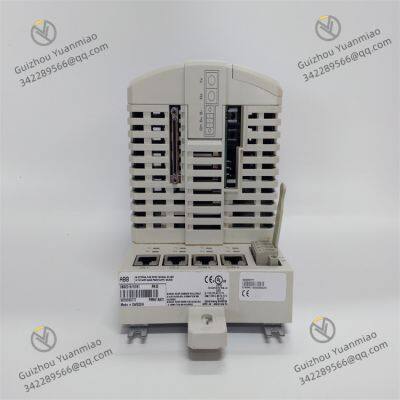

ABB PM861AK01 3BSE018157R1 Prozessoreinheit

Guizhou Yuanmiao Automation Equipment Co., Ltd. Gold Zertifizierter Lieferant

1J.

Verhandelbar MOQ: 1 Piece (Preis verhandelbar abhängig von Auftragsvolumen und Individualisierung)

Technische Schlüsseldaten

Power supply voltage:

24V DC

Power consumption:

Typischerweise 250mA

Dimensions:

189mm (H) × 135mm (W) × 119mm (D)

Zahlung & Versand

Zahlungsmethoden:

Versandhafen:

China

Lieferdetails:

Die Lieferzeit hängt von der Bestellmenge ab.

Power supply voltage 24V DC

Power consumption Typischerweise 250mA

Dimensions 189mm (H) × 135mm (W) × 119mm (D)

Weight Etwa 1.2kg

Die ABB PM861AK01 3BSE018157R1 ist eine Prozessoreinheit im AC 800M-Steuerungssystem.

1. Hardwareleistung

Prozessor: Mit einem MPC860-Prozessor betrieben bei 48 MHz ausgestattet, führt es 1.000 Boolesche Operationen in 0,23 Millisekunden aus und erfüllt die Datenverarbeitungs- und Rechenanforderungen in der allgemeinen industriellen Steuerung.
Speicher: Der Gesamt-Speicher beträgt 16 MB, darunter 7,155 MB an Anwendungszugänglichem RAM und 2 MB Flash-Speicher zur Speicherung von Firmware, Programmen, Daten und historischen Aufzeichnungen.

2. Kommunikationsschnittstellen

Ethernet-Anschlüsse: Zwei RJ45-Anschlüsse (CN1, CN2) verbinden sich mit Steuerungnetzen und unterstützen die Ethernet-Kommunikation gemäß IEEE 802.3-Standards für den Hochgeschwindigkeitsdatenaustausch mit anderen Geräten.
Serielle Anschlüsse: Zwei RJ45-Anschlüsse (COM3, COM4). COM3 ist ein RS232C-Anschluss mit Modem-Steuersignalen, und COM4 ist isoliert für die Verbindung von Konfigurationstools.

3. Stromversorgungsspezifikationen

Versorgungsspannung: 24 V DC (Bereich: 19,2–30 V DC).
Stromverbrauch: Typischerweise 250 mA (6,0 W); maximal 430 mA (10,3 W). Es unterstützt die redundante Stromversorgungsstatus-Eingabe und enthält eine 3,6-V-Lithiumbatterie zur Datensicherung bei Stromausfällen.

4. Weitere Parameter

Echtzeituhr: Stabilität von 100 ppm (ca. 1 Stunde/Jahr). Das CNCP-Protokoll ermöglicht die 1-ms-Uhrensynchronisation zwischen AC 800M-Steuerungen.
Ereigniswarteschlange: Jeder OPC-Client kann bis zu 3.000 Ereignisse in der Steuerung halten, mit Übertragungsgeschwindigkeiten von 36–86 Ereignissen/Sekunde und 113–143 Datennachrichten/Sekunde von AC 800M zu OPC-Servern.
CEX-Bus: Unterstützt 12 Kommunikationsmodule mit einem maximalen Bus-Versorgungsstrom von 2,4 A.
Modulbus:

Nicht-redundante CPU: 1 elektrische + 7 optische I/O-Clustern.
Redundante CPU: 0 elektrische + 7 optische I/O-Clustern.
I/O-Kapazität: 96 Module für einzelne PM861A, 84 Module für redundante Konfiguration. Abtastrate: 0–100 ms. Elektrischer Bus-Versorgungsstrom: bis zu 1,0 A bei 24 V und 1,5 A bei 5 V.

5. Funktionsmerkmale

Redundanzdesign: Unterstützt Redundanz für CPU, CEX-Bus, Kommunikationsschnittstellen und I/O-Module, um Einzelpunktausfälle zu vermeiden und den kontinuierlichen Betrieb bei teilweisen Störungen zu gewährleisten.
Flexible Programmierung: Unterstützt IEC 61131-3-Standardsprachen (LD, ST, FBD), wodurch Benutzer die Programmiermethode nach ihren Gewohnheiten und Projektanforderungen auswählen können.
Einfache Konfiguration: Über 800xA Control Builder konfigurierbar, um die Ingenieurleistung zu erhöhen.
Fehlerdiagnose: Zuverlässige und einfache Diagnoseprogramme lokalisieren schnell Fehler und reduzieren die Wartungsausfallzeit.
Hohe Stabilität: Industriegrade Design mit starker EMC-Immunität, geeignet für raue Umgebungen. Schutzklasse IP20 für den Innengebrauch.

6. Physikalische Eigenschaften

7. Anwendungsfälle

Industrieautomatisierung: Steuert Produktionslinien, Verpackungsmaschinen, Druckereieräte usw. für präzise Prozessverwaltung.
Prozesssteuerung: Geeignet für feine Steuerung in der Erdöl-, Chemie- und Pharmaindustrie, um die Produktionsstabilität und -sicherheit zu gewährleisten.
Energiesysteme: Angewandt in der Substationsautomatisierung, Netzdispatching und Energiemanagement für effizienten Betrieb und zuverlässige Überwachung.
Bauindustrie: In intelligenten Gebäudesteuerungssystemen für Gebäudeautomatisierung und Sicherheitsüberwachung eingesetzt.
Andere Bereiche: Anwendbar in der Schiffbau-, Wasserbehandlungs-, Schienenverkehrs- und anderen Branchen.
