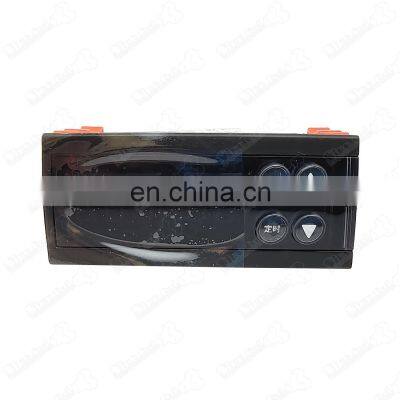

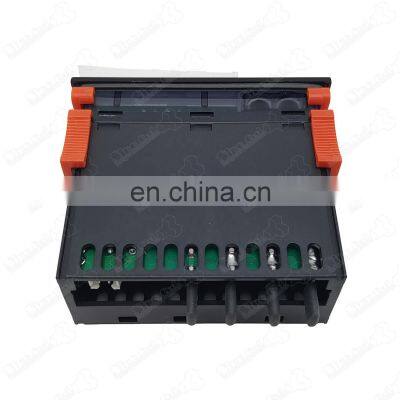

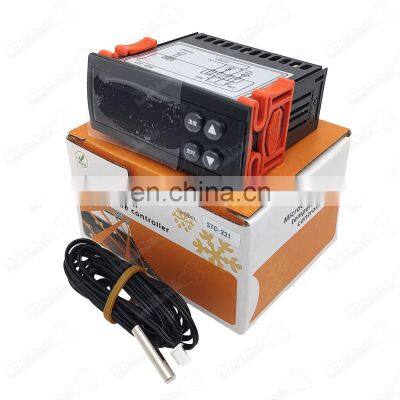

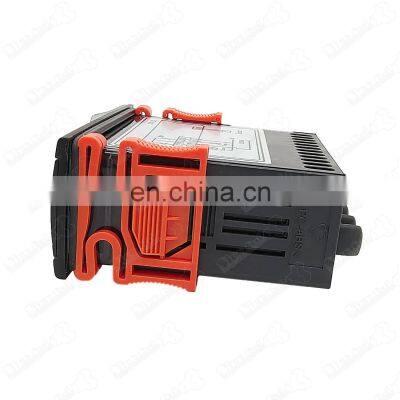

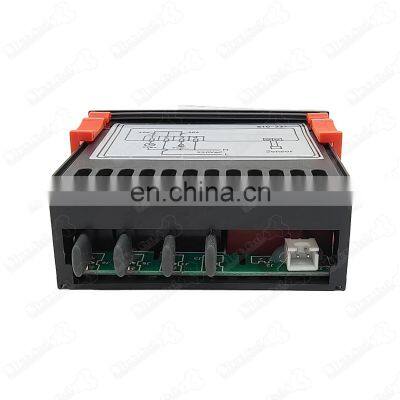

STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler

STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler thumbnail-1
STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler thumbnail-2
STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler thumbnail-3
STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler thumbnail-4
STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler thumbnail-5
STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler photo-1
STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler photo-2
STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler photo-3
STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler photo-4
STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler photo-5
Verhandelbar MOQ: 1 set (Preis verhandelbar abhängig von Auftragsvolumen und Individualisierung)
Technische Schlüsseldaten
Aktuellen Preis abrufen
Geschäftstyp:
Hersteller
Gründungsjahr:
2018
Größe der Fabrik:
Unter 1.000 Quadratmetern
Anbieter kontaktieren Angebot anfordern Jetzt chatten
Jingjiang Fuji Technology Co., Ltd.
Gold Zertifizierter Lieferant
4J.
Verifizierte Geschäftslizenz
Zahlung & Versand
Zahlungsmethoden:
Versandhafen:
China
Lieferdetails:
Die Lieferzeit hängt von der Bestellmenge ab.

Ähnliche Produkte

  • Produktdetails

  • Unternehmensprofil
  • Kontaktieren Sie uns
Produktbeschreibung

STC-221 1m wasserdichter Heiz- und Kühlsensor, digitaler Temperaturregler, Aquarium-Temperaturregler


1. Grundfunktionen und Merkmale Dieses Produkt ist ein universeller Ein-Sensor-Temperaturregler mit Funktionen wie Kühlung oder Heizung, Zeitsteuerungsausgabe, Grenzwert-Alarm usw., geeignet für die Aquarium-, Reptilien-, Zucht- und andere Branchen.

2. Haupttechnische Kennwerte und Parameter ◆Netzspannung: 220VAC±10% 50Hz/60Hz ◆Temperaturanzeigebereich: -50℃~150℃ ◆Temperaturregelbereich: -40℃~90℃ ◆Zeitsteuerungsbereich: 0~99 Minuten oder 0~99 Stunden ◆Sensortyp: NTC ◆Arbeitsumgebungstemperatur: -10℃~60℃ ◆Relative Luftfeuchtigkeit der Arbeitsumgebung: nicht mehr als 80% (keine Kondensation) ◆Kapazität des Temperaturrelais: 30A/250V, Kapazität des Zeitrelais: 10A/250V

3. Beschreibung der Anzeigestatus
Anzeige
Status
Bedeutung
Rotes Anzeigelicht
an
Temperaturausgabe arbeitet
aus
Temperaturausgabe ist ausgeschaltet
Blaues Anzeigelicht
an
Zeitsteuerungsausgabe arbeitet
aus
Zeitsteuerungsausgabe ist ausgeschaltet
4. Beschreibung des Benutzermenüs
3.1 Benutzermenü
Menü
Name
Parameterbereich
Werksvoreinstellung
SE
Regelungstemperatur
F2~F3
32℃
F6
Zeitsteuerungsausgabe Stoppzeit
0~99 (Einheit wird durch F12 bestimmt)
15 Minuten
F7
Zeitsteuerungsausgabe Einschaltzeit
0~99 (Die Einheit wird durch F12 bestimmt)
1 Minute
4.2 Einstellung der Regelungstemperatur: ◆Im Betriebszustand drücken Sie die Taste "Temperatur", das blaue Digitalrohr rechts wird "SE" anzeigen, und links wird die Regelungstemperatur angezeigt. Drücken Sie jetzt die Taste "▲" oder "▼", um den Temperatur-Sollwert zu ändern. Nach Abschluss der Einstellung drücken Sie die Taste "Temperatur", um zu speichern und zu verlassen.
4.3 Zeitsteuerungseinstellung: ◆Im Betriebszustand drücken Sie die Taste "Zeitsteuerung", das blaue Digitalrohr rechts wird "F6" anzeigen, und links wird die entsprechende Zeitsteuerungs-Stoppzeit angezeigt. Drücken Sie jetzt die Taste "▲" oder "▼", um diesen Sollwert zu ändern. Drücken Sie erneut die Taste "Zeitsteuerung", das blaue Digitalrohr rechts wird "F7" anzeigen, und links wird die entsprechende Zeitsteuerungs-Einschaltzeit angezeigt. Drücken Sie jetzt die Taste "▲" oder "▼", um den Sollwert zu ändern. Nach Abschluss der Einstellung drücken Sie die Taste "Zeitsteuerung", um zu speichern und zu verlassen.

5. Beschreibung der Systemparameter 5.1 Systemmenü
Menü
Name
Parameterbereich
Werksvoreinstellung
F1
Temperaturdifferenz
1℃~30℃
1℃
F2
Temperaturanpassung
unterer Grenzwert
-40~Regelungstemperatur
-20℃
F3
Temperaturanpassung
oberer Grenzwert
Regelungstemperatur~100
40℃
F4
Temperaturausgabe Verzögerungszeit
0~10 Minuten
0 Minute
F5
Temperaturkorrektur
-10℃~10℃
0℃
F6
Zeitsteuerungsausgabe Stoppzeit
0~99 (Die Einheit wird durch F12 bestimmt)
10
F7
Zeitsteuerungsausgabe Einschaltzeit
0~99 (Die Einheit wird durch F12 bestimmt)
10
F8
Temperaturbetriebsmodus
0: Kühlung
1: Heizung
1
F9
Höchsttemperatur-Alarmwert
（FA+1）~110℃~oFF
45
FA
Mindesttemperatur-Alarmwert
oFF~-45℃~（F9-1）
oFF
FB
Höchst- und Mindesttemperatur-Alarm-Rücklaufdifferenz
1℃~20℃
2℃
FC
Temperaturalarmverzögerung
0~60 Minuten
2 Minuten

FD

Zeitsteuerungseinheitauswahl
0: Zeitsteuerungsstart- und Stopp-Einheit ist Minute
1: Zeitsteuerungsstart- und Stopp-Einheit ist Stunde
2: Zeitsteuerungsstopp-Einheit ist Stunde, Start ist Minute

0
5.2 Systemmenüeinstellung: ◆Im Betriebszustand drücken Sie gleichzeitig die Taste "▼" und die Taste "Temperatur" für mehr als 3 Sekunden, um "F1" auf dem blauen Digitalrohr anzuzeigen. Das System tritt in den Parameter-Menü-Einstellungsmodus ein, und die linke Seite kann durch Drücken der Taste "▲" oder "▼" geändert werden. Für den Parameter, der dem roten Digitalrohr entspricht, drücken Sie erneut die Taste "Temperatur", um zum nächsten Parameter "F2" zu wechseln. Die gleiche Einstellmethode, drücken Sie die
Taste "Zeitsteuerung", um nach der Einstellung zu speichern und zu verlassen.
6. Funktionsbeschreibung 6.1 Kühlsteuerung (F8=0) ◆Nachdem der Kompressor die Verzögerungsschutzzeit überschritten hat, wenn die Kabinentemperatur größer oder gleich der Regelungstemperatur + Temperaturrücklaufdifferenz (F1) ist, startet der Kompressor; wenn die Kabinentemperatur kleiner oder gleich der Regelungstemperatur ist, stoppt der Kompressor.
6.2 Heizsteuerung (F8=1) ◆Nachdem der Heizkörper die Verzögerungsschutzzeit überschritten hat, wenn die Kabinentemperatur kleiner oder gleich der Regelungstemperatur - Temperaturrücklaufdifferenzwert ist, startet der Heizkörper; wenn die Kabinentemperatur größer oder gleich der Regelungstemperatur ist, stoppt der Heizkörper.
6.3 Zeitsteuerung ◆Wenn der Regler die Zeitsteuerungsausgabe-Stoppzeit abgeschlossen hat, leuchtet die Zeitsteuerungsanzeige auf und die Zeitsteuerungsausgabe ist eingeschaltet. Wenn die Zeitsteuerungs-Stoppzeit abgelaufen ist, geht die Zeitsteuerungsanzeige aus und die Zeitsteuerung stoppt, und es wird zyklisch ausgeführt. ◆Die Zeitsteuerungs-Einschaltzeit und die Zeitsteuerungs-Stoppzeit werden als Countdown angezeigt.
6.4 Alarmsteuerung ◆Wenn die Kühlung oder Heizung einmal gestartet und gestoppt wird, wird die Höchst- und Mindesttemperatur-Alarmfunktion aktiviert. Wenn die Kabinentemperatur höher oder gleich dem eingestellten Höchsttemperaturwert F9 ist und die Dauer FC überschreitet, wird der Höchsttemperaturalarm ausgelöst und die Temperatur blinkt; wenn die Kabinentemperatur niedriger oder gleich dem eingestellten Mindesttemperaturwert FA ist und die Dauer FC überschreitet, wird der Mindesttemperaturalarm ausgelöst, die Temperatur blinkt. ◆Wenn der Kabinentemperatursensor ausfällt, wird "EE" angezeigt.
6.5 Schaltersteuerung ◆Drücken Sie lange die Taste "▼" für mehr als 5 Sekunden, die Anzeige "---" bedeutet Abschaltung, und drücken Sie dann erneut die Taste "▼", um es einzuschalten.
7. Schaltplan
8. Sicherheitsvorkehrungen ◆Die Netzspannung sollte mit der auf der Maschine markierten Spannung übereinstimmen. ◆Unterscheiden Sie streng die drei Schnittstellen von Netzleitung, Ausgangsrelais und Sensor und verbinden Sie sie nicht falsch! Die Last darf die Kontaktkapazität nicht überschreiten. ◆Die Verkabelungsarbeiten müssen mit vollständig abgeschaltetem Stromversorgung erfolgen, und eine gute Crimp-Verbindung zwischen der Leitung und der Klemme sollte gewährleistet werden. ◆Es ist verboten, in einer Umgebung mit hoher Temperatur, hoher Luftfeuchtigkeit, starker elektromagnetischer Störung und starker Korrosion zu verwenden. ◆Um mögliche Störungen zu vermeiden, wird empfohlen, einen angemessenen Abstand zwischen der Sensorleitung und der Netzleitung zu halten.
