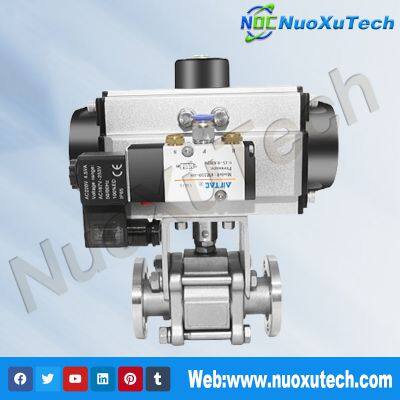

Название продукта: GUQ Series Pneumatic Vacuum (Pressure) Ball Valve
Категория: High Vacuum Ball Valve
Пневматический вакуумно-давление шаровой кран серии GUQ от NuoXuTech представляет собой передовое решение для контроля потока среды в вакуумных системах. Используя сжатый воздух, он имеет прочный механизм шаровой уплотнительной системы, подходящий как для вакуумных, так и для низкодавленийных применений. С различными вариантами установки и совместимостью с кислыми и щелочными газами или жидкостями, этот кран идеально подходит для промышленных применений, химической обработки и исследовательских лабораторий. Повысьте эффективность и надежность вашей системы с помощью переданного пневматического управления и прочного конструктивного решения серии GUQ.

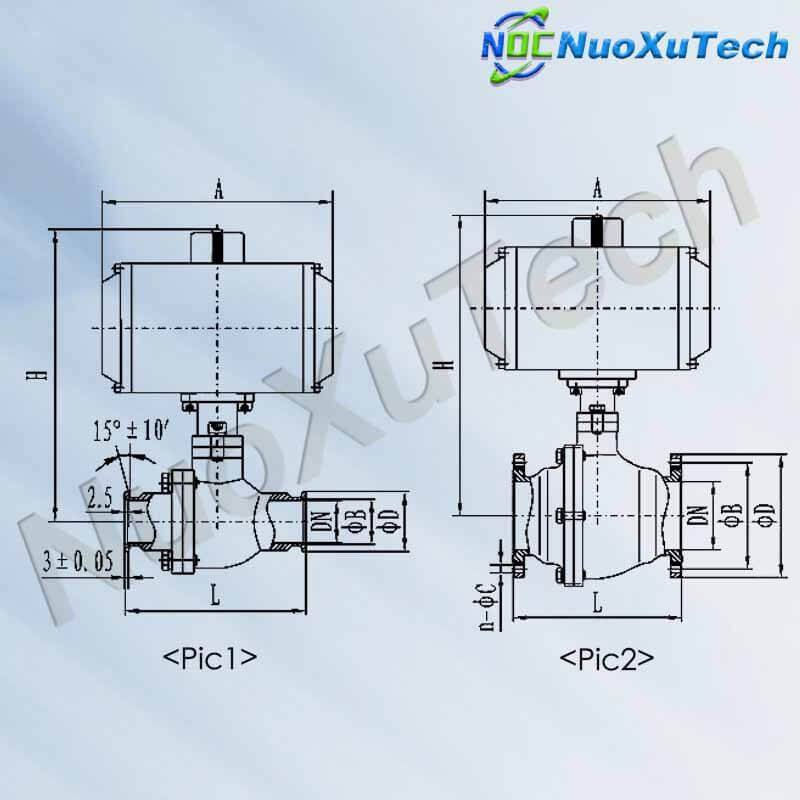

Размерный чертеж
(Рис. 1) Соединение и размеры быстрозажимного фланца (KF) (GB4982)
| Модель | Диаметр（DN） | ΦD | ΦB | H | L | A |
| GUQ-10/KF | 10 | 30 | 12.2 | 169 | 92 | 154 |
| GUQ-16/KF | 16 | 30 | 17.2 | 171 | 100 | 154 |
| GUQ-25/KF | 25 | 40 | 26.2 | 186 | 114 | 189 |
| GUQ-40/KF | 40 | 55 | 41.2 | 264 | 165 | 264 |
| GUQ-50/KF | 50 | 75 | 52.2 | 297 | 175 | 266 |
(Рис. 2) Соединение и размеры кольцевого фланца (GB/T6070)
| Модель | Диаметр（DN） | ΦD | ΦB | H | L | A | n-ΦC |
| GUQ-10 | 10 | 55 | 40 | 169 | 92 | 154 | 4-Φ6.5 |
| GUQ-16 | 16 | 60 | 45 | 171 | 100 | 154 | |
| GUQ-20 | 20 | 65 | 50 | 186 | 114 | 189 | |
| GUQ-25 | 25 | 70 | 55 | 186 | 114 | 189 | |
| GUQ-32 | 32 | 90 | 70 | 228 | 140 | 229 | 4-Φ9 |
| GUQ-40 | 40 | 100 | 80 | 264 | 165 | 264 | |
| GUQ-50 | 50 | 110 | 90 | 297 | 175 | 266 | |
| GUQ-63 | 63 | 130 | 110 | 309 | 186 | 266 | |
| GUQ-80 | 80 | 145 | 125 | 356 | 198 | 337 | 8-Φ9 |
| GUQ-100 | 100 | 165 | 145 | 385 | 220 | 337 | |
| GUQ-125 | 125 | 200 | 175 | 451 | 266 | 412 | 8-Φ11 |
| GUQ-150 | 150 | 225 | 200 | 504 | 296 | 490 | |
| GUQ-200 | 200 | 285 | 260 | 626 | 390 | 602 | 12-Φ11 |
| Применяемый диапазон (Pa) | Быстрозажимный фланец (KF) 2×10^5 ~1.3×10^-6 Свободный фланец 6×10^5 ~1.3×10^-6 |
| Утечка кранов (Pa.L/S) | ≤1.3×10^-6 |
| Температура среды (℃) | Стандартный завод: -30~+150 Специальное обозначение: -30~+240 |
| Давление источника сжатого воздуха (MPa) | 0.4~0.8 |
| Напряжение питания | Стандартный завод: AC220V/50Hz Специальное обозначение: ①AC110V; ②DC24V; ③DC12V и т.д. |
| Сигнальное обратное сообщение | Стандартный завод: Индикатор положения крана |
| Специальное обозначение: По выбору ① Миниатюрный выключатель ② Интеллектуальный 4~20mA DC ③ Антивоскрывочный миниатюрный выключатель | |
| Цилиндр по выбору | Стандартный завод: Двухдействующий |
| Специальное обозначение: Однонаправленный (с возвратной пружиной) по выбору нормально открытый или нормально закрытый |
Для получения дополнительной информации о GUQ Series Пневматическом вакуумно-давлении шаровом кране, свяжитесь с нами
