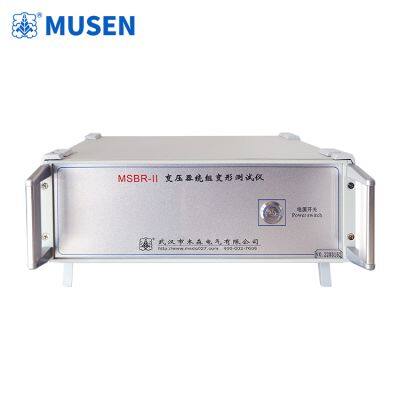

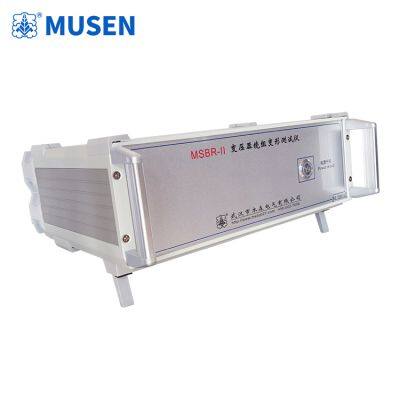

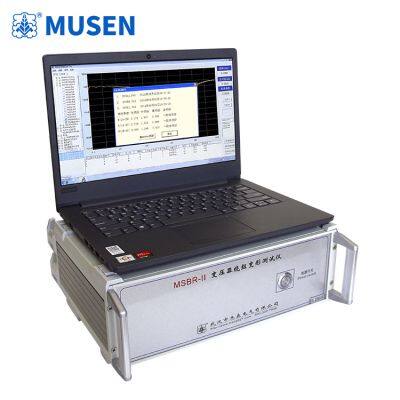

MSBR-II, Тестер деформации обмотки трансформатора

Тестер деформации обмотки трансформатора, разработанный на основе методов анализа отклика, является новым безразрушающим устройством для обнаружения внутренних неисправностей трансформатора.

Оно подходит для обнаружения внутренних конструктивных неисправностей в силовых трансформаторах от 63 кВ до 500 кВ.

1. Метод сканирования:

① Диапазон измерения линейного сканирования: (1 кГц) - (1 МГц)

② Диапазон измерения сегментного сканирования:

(0,5 кГц) - (1 кГц)

(0,5 кГц) - (10 кГц)

(10 кГц) - (100 кГц)

(100 кГц) - (500 кГц)

(500 кГц) - (1000 кГц)

2. Диапазон измерения амплитуды: (-100 дБ) до (+20 дБ)

3. Точность измерения амплитуды: +20 дБ - 60 дБ ±1 дБ. 60 дБ - 100 дБ ±2 дБ

4. Точность сканирования по частоте: 0,01%

5. Входное сопротивление сигнала: 1 МОм

6. Выходное сопротивление сигнала: 50 Ом

7. Повторяемость однополярного теста: 99,5%

8. Измерительный прибор: размеры 300X340X120 (мм3)

9. Алюминиевая алюминиевая коробка прибора: размеры 310X400X330 (мм3)
