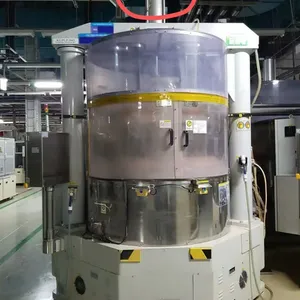

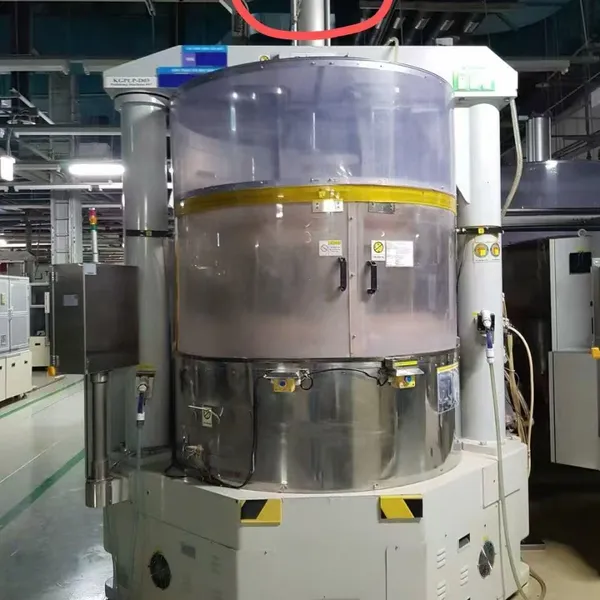

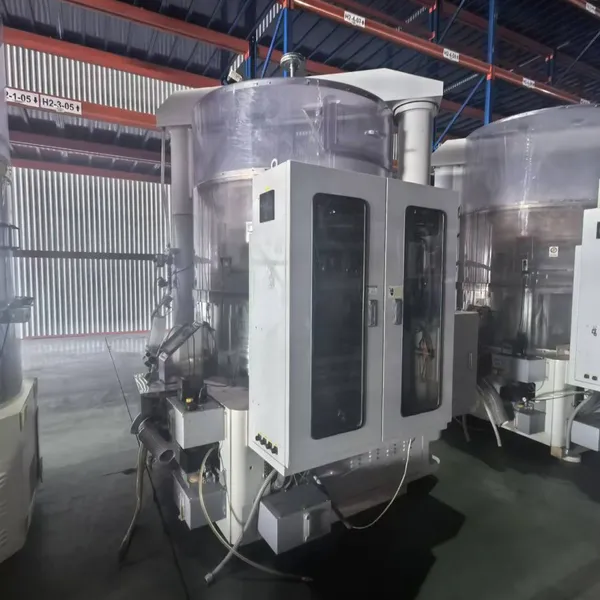

Вторичный двухсторонний полировальный станок Вторичный двухсторонний полировальный станок Вторичный импортный двухсторонний полировальный станок

1. Основные характеристики оборудования

※ Вышеуказанные характеристики могут быть изменены для лучшего производительности в любое время.

2. Основные  моменты  оборудования

1) Основные понятия об оборудовании

Это оборудование использует 4-WAY режим и обеспечивает переход движения из 4-го режима в работу.

Верхняя и нижняя пластины, солнечная шестерня и  внутренняя  шестерня  производят  вращение  независимо  и  она может обрабатывать обе стороны  работает, поэтому  напряжение  процесса  малое  и  улучшает  параллельный  и плоский диаграмму работы.

4-WAY режим действует на планету movement on the plate in full,so the one side wear can be reduced and it is possible to adjust the range of the air pressure using the electric regulator.  movement на плате полностью, чтобы износ с одной стороны мог быть снизить и можно регулировать диапазон давления воздуха с помощью электрического регулятора.

С  помощью  4-WAY  движения  и  использованием  точно  вычисленного  передачного  числа,  проблема,  которая возникает у несущего элемента при удержании и поддержание работы может быть сокращено.

Через это, тонкий носитель может быть использован, и процесс тонкой работы и более длительный срок службы несущего элемента  возможны.

2) Разработка оборудованияи его характеристик

CMT разрабатывает точную плоскошлифовальную машину, которая улучшает основные характеристики тонкопленочных продуктов.

В частности, мы  являемся  пытаясь  изучить  и  разработать  высокоточной  планарной  технологии  , которая  может обрабатывать кристаллы, оксиды, кремниевые пластины, тонкостенные стекла и т.д. тонко и надежно вразделе и с двух сторон gr inding устройство.

Наша двухсторонняя LAP/POL МАШИНА разработана и произведена с учетом ее эффективности, учитывая ее характеристики как станка.

В то же время, машины, производимые в Европе или Японии, имеют были введены в Корею но из-за их высокой цены было  трудно  инвестировать  и  некоторые  корейские  компании  ввели  но  там  есть возникли некоторые проблемы из-за их низкойэффективности.

При производстве этой двухсторонней LAP/POL машины, мы хотели бы помочь вам. Кроме того, мы будем стараться улучшить наши технические навыки и совершенствоватьнаши технологии.  продукт.

☑ Непрерывно регулируемая передача верхней/нижней пластины LAP/POL

Верхняя/нижняя пластина работают отдельно и они осуществляют непрерывную регулируемую передачу внутри Макс. 20 об/мин (верхняя/нижняя пластины) диапазон черезкаждый  инверторный  привод. Экран  сенсорного  вида показывает  текущую скорость вращения в об/мин  пластины.

☑ Непрерывно изменяемая передача внутреннего и солнечного шестерни

ВНУТРЕННИЕ/ЦЕНТРАЛЬНЫЕ шестерни могут выполнять индивидуальную бесступенчатую передачу внутри внутренней шестерни Макс. 23 об/мин/центральная шестерня 29  об/мин  диапазон через  сервомотор и вращает направление намотки  направление        несущий элемент и работа.

☑ Рабочий процессор может быть применен с использованием сенсорного экрана

Для оптимизации условий работы каждого модели он использует сенсорный экран и вводит и обрабатывает данные о давлении, вращении верхней и нижней  плиты, а также о вращении солнечной  зубчатой шестерни  вращение  данные  в  каждый  шаг.

☑ Rich opt ion can be applied

Вы можете добавлять различные опции  в соответствии с  условиями работы  и объектами.

a.Назад  давление  система

Он предназначен для свободного добавления веса и времени при установке электрорегулятора на машину. .

б. Специальная    плита    применяется

Вы можете использовать различные типы плит в зависимости от рабочих характеристик. (FC,FCD,SUS,медь,Sn,кремний,керамика и т.д.))

c. Размер  измерительный  прибор

Прикрепив линейную шкалу, пользователь  может  осуществлять   высокоточное  управление  и  обработку  в μM(микрон).

3) Компоненты и названия       оборудование

A) Нижний каркас

Он  предназначен  для  равномерного  распределения  массы  с  помощью  ребер  на  нижней  части  используя  FC30(GC300).  Сторона, на которой  тот  Запчасти привода, такие  как  электродвигатель и  редуктор  собираются и механически обрабатываются  для предотвращения  крутящего момента  при затягивании  болтов. Он подвергается термообработке  для удаления  внутренних  тепло  напряжение  во время  литая  и  внутреннее  напряжение  которое  происходит  dur  во время  процесса  и  это  является полунеразрушимой структурой  для  sof  ten  этого  текстура  через  отжиг  инг  и  короткое  обработка.

B)Bot tom dr ive par t

Для улучшения прочности и точности, специальный тепловая обработка и шлифование осуществляются с использованием углеродистой стали и чугунного литья для главной оси и корпуса. Для высокоточных  подшипников и зоны привода днища, используется скользящий подшипник (метод турциата)  и улучшены вибрация и шум от оборудование. Оно имеет структуру , которая способна выдерживать вес пластины и стекла, и она компактна благодаря объединению каждой приводной части в целое коробка передач  корпус тип(верхняя часть  червячного редуктора).

Различные шестерни и винты шлифуются после тепловой обработки и их высокая твердость обеспечивает отличную износостойкость сопротивление.

Центральное колесо и внутреннее колесо имеют верхнюю-нижнюю структуру и обеспечивают максимальный диапазон<Нижняя приводная часть

C)Верхняя часть

Используя продукт с низким коэффициентом трения, ход цилиндра верхней части и усилие аустойчивый и у него также есть устройство защиты от падения, поэтому он безопасен для рабочих.

Есть закрепляющие болты для установки верхней/нижней части плата движение и шлам может подавать равномерно через распределитель.

Приводной адаптерный ключ, который приводит верхнюю пластину, изготовлен из инструментальной стали, поэтому его стойкость к истиранию и коррозии отлична. Чтобы упрощает обслуживание . Он предназначен для вращения верхней части.

Установка конусных роликовых подшипников симметрично  на  верхней  части позволяет ему противостоять весу от вертикальной и горизонтальных направлений.

В  этой  верхней  части  рамки  этого  оборудования  ③ось  поворачивается  на основе  ④Ось для технического обслуживания. Для этого отделите верхнюю часть, отвинчив болты O, затем установите главный цилиндр вверх и поверните ось③. Опасно проводить техническое обслуживание, поворачивая ось, не отделив ось C  верхняя  плита, поэтому  пожалуйстапроверьте  находится ли  главный цилиндр вверху или нет перед началом работы.

D)LAP/POL плита

Материал плиты - дюктильный.  чугун (FCD450) с  специальной  тепловой обработкой, поэтому  его износостойкость и огнеупорность отличные, и долгий срок службы ожидается с его малым изменение для быстрого вращения верхней/нижней платы.

Кристаллический держатель использует чугун для пластины Лапа  и  алмазный  поддон  прикрепленный  держатель для пластины Пола, поэтому  он  контролирует  уровеньность  платформы.

Обрабатывая верхние и нижние пазы на плате LAP, легко  выпускать  шлам  и прикреплять церий на Пол-пластине имеет быструю способность шлифованияи долгую службу.
