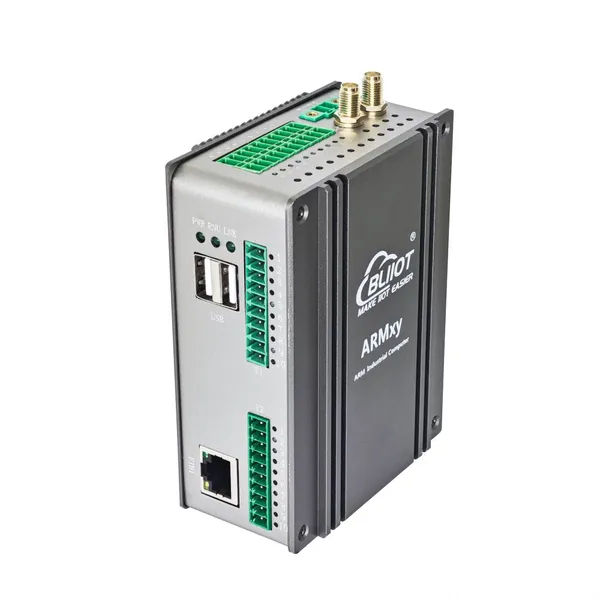

Центр поддержкиКонтроллер ARM ARMxy T113-i 2*A7, оснащенный Node-Red для облачных и краевых умных терминалов
Сопутствующие товары
-
Программируемый компьютер на ребрах MCU ARM T113-i предоставляет образы Linux Ubuntu Debian по низкой ценеUS$ 78 - 183MOQ: 1 Piece -
Промышленный компьютер T113-i 2*A7 на базе 32-разрядной ARM-архитектуры с ОС Linux, с возможностью выбора объема ОЗУ и ПЗУUS$ 78 - 183MOQ: 1 Piece
-
Компактный T113-i с процессором 1.2ГГц, 256МБ DDR3 с CAN GPIO, Linux OS, шлюз для вычислений на грани сетиUS$ 78 - 183MOQ: 1 Piece
-
ARMxy ARM Встроенный компьютер T113-i 2*A7 32-разрядный, совместимый с Python для машинного обученияUS$ 78 - 183MOQ: 1 Piece
-
RK3568J/RK3568B2 4*A55 64-разрядный контроллер ARM с GPIO CAN для AIoT для оптимизации городских ресурсовUS$ 157 - 245MOQ: 1 Piece
Серия ARMxy BL330 представляет собой многофункциональный промышленный контроллер ARM, разработанный для гибкой I/O конфигурации. Он основан на гетерогенно-многопроцессорном процессоре T113-i с двойным ядром ARM Cortex-A7 + XuanTie C906 RISC-V + HiFi4 DSP. Этот промышленный компьютер оснащен процессором ARM Cortex-A7 с максимальной частотой тактовой частоты 1,2 ГГц. Он оснащен либо 256 Мбайт NAND Flash, либо вариантами хранения 4/8 Гбайт eMMC и предлагает различные комбинации 128 М/256 М/512 М/1 Гбайт оперативной памяти DDR3 и ROM.
Встроенный компьютер ARM серии BL330 предлагает богатый набор интерфейсов, включая
3 x 100 МГц Ethernet-порты, 2 x порта USB 2.0, 1 x необязательный порт HDMI 2.0a, 1 x необязательная плата ввода-вывода серии X, 2 x необязательные платы ввода-вывода серии Y. Эти интерфейсы поддерживают различные функции, такие как коммуникация, выход PWM, подсчет импульсов, а также сбор и контроль данных. BL330 также поддерживает аппаратное декодирование видео в формате 1080P@60fps.
Кроме того, он имеет встроенный интерфейс Mini PCIe для поддержки коммуникационных модулей, таких как Bluetooth, WiFi и модули 4G.
Компьютер на встроенной платформе ARM серии BL330 поддерживает ряд операционных систем и инструментов разработки, включая ядра Linux-5.4.61 и Linux-RT-5.4.61, операционную систему Ubuntu 20.04, контейнеры Docker, Node-Red, Qt-5.12.5 и Qt-5.11.3 для разработки графического интерфейса. Кроме того, BL330 совместим с программным обеспечением для преобразования промышленных протоколов BLIoTLink для сбора и преобразования данных, а также может осуществлять безшовную интеграцию с различными ведущими облачными платформами Интернета вещей и промышленными программными комплексами SCADA. Пользователи могут использовать BLRAT для удаленного доступа и обслуживания встроенного компьютера BL330. Кроме того, благодаря поддержке Node-Red пользователи могут быстро разрабатывать приложения для Интернета вещей на BL330.
Встроенный компьютер серии BL330 на базе ARM прошел строгий дизайн электрических характеристик и тестирование на высоких и низких температурах, чтобы обеспечить стабильность и надежность. Он предназначен для монтажа на рельс DIN35, что делает его подходящим для различных промышленных сред применения.
Этот встроенный компьютер широко используется в промышленном Интернете вещей, системах фотоэлектрической генерации и энергоаккумулирования, автоматическом контроле, а также в транспортных и железнодорожных приложениях.
Типичные области применения
u Промышленный контроль
u Ребристый вычисления
u Захват данных
u Энергоаккумулирующие системы
u Фотovoltaic Power Generation
u Шлюз Интернета вещей
u Железнодорожный транспорт
u Умные устройства
Аппаратное обеспечение |
Параметры |
CPU |
T113-i, 22nm, 2x ARM Cortex-A7, тактовая частота до 1.2 ГГц |
2 x ARM Cortex-A7, тактовая частота до 1.2 ГГц | |
1x HiFi4 DSP, тактовая частота до 600 МГц | |
1x XuanTie C906 RISC-V(64bit), тактовая частота до 1008 МГц | |
|
Кодер: H.265 MP@L5.0 до 4K@30fps H.264 BP/MP/HP@L5.0 до 4K@24fps MPEG-4 SP/ASP L5.0 до 1080p@60fps MPEG-2/MPEG-1 MP/HL до 1080p@60fps JPEG/Xvid/Sorenson Spark до 1080p@60fps MJPEG до 1080p@30fps | |
Декодер: JPEG/MJPEG до 1080p@60fps | |
ROM |
256 Мбайт Nand Flash или 4/8 Гбайт eMMC |
RAM |
128М/256М/512М/1 Гбайт DDR3 |
ETH |
RJ-45, 1~3, 3x100M, Уровень ESD 3, Уровень EFT 3 |
USB |
2x USB2.0 HOST(USB1, USB2), Уровень ESD 3 |
HDMI |
1x HDMI2.0a, совместим с HDCP2.2, стандартом HDCP1.4, поддерживает до 1080@60fps |
Слот ввода-вывода |
Слот платы ввода-вывода серии X: 1, Плата ввода-вывода серии X, поддерживает RS485, CAN, RS232, RS422, DI, DO, GPIO и т.д.; Y серия IO слот платы: 2, Y серия IO плата, поддерживает RS485, CAN, RS232, RS422, DI, DO, релевыый выход, AI, AO, PT100, PT1000, TC, etc. |
LED |
1x индикатор питания |
2x индикатор, программируемый пользователем | |
Mini PCIE |
1, Поддерживает Bluetooth, WiFi, модуль 4G и т.д. |
SIM Slot |
1 слот, NANO |
Antenna |
2, Для 4G/WIFI/GPS |
Debug |
1x Micro USB порт отладки |
SD Slot |
1 |
Reset |
1 кнопка сброса |
Watchdog |
Oнезависимый аппаратный сторожевой таймер на борту |
Power |
Номинальное напряжение DC 24V, поддерживается широкий диапазон напряжения 9-36VDC Обеспечена защита от неправильной полярности и перегрузки по току Трехконтактный разъем с винтовыми зажимами |
Gокругление |
1-контактный разъем для заземления |
Установка |
Монтаж на рельс DIN35, монтаж на стену |
Материал |
Алюминиевый сплавный корпус + нержавеющая сталь |
Размеры |
110*83*42 мм или 110*83*48 мм |
Программное обеспечение |
Параметры |
Ядро |
Linux-5.4.61, Linux-RT-5.4.61 |
Файловая Система |
Buildroot-2019.02, Ubuntu20.04 |
Инструмент разработки графического интерфейса |
Qt-5.12.5, Qt-5.11.3 |
Протокольное Преобразование Программное обеспечение |
BLIoTLink, используется для преобразования протоколов, например Modbus,PLC, BACnet, IEC104, MQTT, OPC UA, поддерживает AWS IoTCore, Thingsboard, IgnitionSCADA, Alibaba IoT, HUAWEI IoT. |
Remote Access Tool |
BLRAT, обеспечивает удаленный доступ к устройствам для удобной удаленной технической поддержки. |
Другая программная продукция |
Node-Red, Python, Docker, C#, MySQL, SQLite |
Pродукт Sелекция
ARMxy BL330 Список моделей
Модель |
ETH |
USB |
HDMI |
X плата IO Слот |
Y плата IO Слот |
Размеры |
BL330 |
1x100МГц |
2 |
X |
1x6PIN |
X |
42x83x110 мм |
BL330A |
1x100 МГц |
2 |
X |
1x20PIN |
X |
42x83x110 мм |
BL330B |
1x100 МГц |
2 |
X |
1x20PIN |
2 |
48x83x110 мм |
BL330C |
1x100 МГц |
2 |
X |
1x10PIN |
X |
42x83x110mm |
BL331 |
2x100Mhz |
2 |
X |
1x6PIN |
X |
42x83x110mm |
BL331A |
2x100Mhz |
2 |
X |
1x20PIN |
X |
42x83x110 мм |
BL331B |
2x100 МГц |
2 |
X |
1x20PIN |
2 |
48x83x110 мм |
BL332 |
3x100 МГц |
2 |
1 |
1x6PIN |
X |
42x83x110mm |
BL332A |
3x100Mhz |
2 |
1 |
1x20PIN |
X |
42x83x110mm |
BL332B |
3x100Mhz |
2 |
1 |
1x20PIN |
2 |
48x83x110mm |
ARMxy BL330 SOM Список моделей
Вы можете выбрать подходящий ROM, RAM и температурный класс в соответствии с вашими требованиями.
Модель |
МКУ |
Тактовая частота |
Ядро |
Nand Flash |
eMMC |
DDR3 |
Температура |
SOM330 |
T113-i |
1.2ГГц |
2 x A7 |
256 Мбайт |
/ |
256 Мбайт |
-40~85°C |
SOM331 |
T113-i |
1.2ГГц |
2 x A7 |
256 Мбайт |
/ |
128 Мбайт |
-40~85°C |
SOM332 |
T113-i |
1.2ГГц |
2 x A7 |
/ |
4 Гбайт |
256 Мбайт |
-40~85°C |
SOM333 |
T113-i |
1.2ГГц |
2 x A7 |
/ |
4 Гбайт |
512 Мбайт |
-40~85°C |
SOM334 |
T113-i |
1.2 ГГц |
2 x A7 |
/ |
8 Гбайт |
512 Мбайт |
-40~85°C |
SOM335 |
T113-i |
1.2 ГГц |
2 x A7 |
/ |
8 Гбайт |
1 Гбайт |
-40~85°C |
SOM336 |
T113-i |
1.2GHz |
2 x A7 |
/ |
4GByte |
256Mbyte |
-20~70°C |
X Series IO Board Model List
Вы можете выбрать подходящую плату ввода-вывода серии X в соответствии с вашими требованиями, обеспечивая совместимость количества контактов на плате ввода-вывода серии X с корпусом промышленного компьютера.
Модель |
RS232/RS485 |
CAN |
DI |
DO |
GPIO |
PIN |
X10 |
2 |
x |
x |
x |
x |
6PIN |
X11 |
x |
2 |
x |
x |
x |
6PIN |
X12 |
1 |
1 |
x |
x |
x |
6PIN |
X13 |
x |
x |
2 |
2 |
x |
6PIN |
X14 |
x |
x |
4 |
x |
x |
6PIN |
X15 |
x |
x |
x |
4 |
x |
6PIN |
X16 |
x |
x |
x |
x |
4 |
6PIN |
X20 |
4 |
x |
x |
x |
x |
10PIN |
X21 |
3 |
1 |
x |
x |
x |
10PIN |
X22 |
2 |
2 |
x |
x |
x |
10PIN |
X23 |
4 |
x |
4 |
4 |
x |
20PIN |
X24 |
3 |
1 |
4 |
4 |
x |
20PIN |
X25 |
2 |
2 |
4 |
4 |
x |
20PIN |
X26 |
2 |
x |
8 |
4 |
x |
20PIN |
X27 |
1 |
1 |
8 |
4 |
x |
20PIN |
X28 |
2 |
x |
12 |
x |
x |
20PIN |
X29 |
1 |
1 |
12 |
x |
x |
20PIN |
X30 |
x |
x |
x |
x |
16 |
20PIN |
Y Серия IO Список моделей платы
Вы можете выбрать подходящую плату IO серии Y в соответствии с вашими требованиями, поскольку модули IO серии Y совместимы со всеми слотами Y.
При выборе Y63 вы не можете выбрать вторую плату IO серии Y.
Модель |
Описание |
Модель |
Описание |
|
Y01 |
4DI+4DO, NPN |
Y41 |
4AO, 0/4~20 мА |
|
Y02 |
4DI+4DO, PNP |
Y43 |
4AO, 0~5/10 В |
|
Y11 |
8DI, NPN |
Y46 |
4AO, ±5В/±10В |
|
Y12 |
8DI, PNP |
Y51 |
2RTD, 3-жильный PT100 |
|
Y21 |
8DO, PNP |
Y52 |
2RTD, 3-жильный PT1000 |
|
Y22 |
8DO, NPN |
Y53 |
2RTD, 4-жильный PT100 |
|
Y24 |
4DO, Реле |
Y54 |
2RTD, 4-проводный PT1000 |
|
Y31 |
4AI, однополюсный, 0/4~20mA |
Y56 |
Измерение сопротивления |
|
Y33 |
4AI, однополюсный, 0~5/10V |
Y57 |
Измерение напряжения |
|
Y34 |
4AI, дифференциальный, 0~5/10В |
Y58 |
4TC |
|
Y36 |
4AI, дифференциальный, ±5В/±10В |
Y63 |
4 RS485 или RS232 |
Eлектромагнитный CСовместимость Tестирование
Тесты |
Интерфейс |
Стандарт |
Уровень |
Описание |
Иммунитет к электростатическому разряду |
Порты питания Порты сигнала |
GB/T 17626.2-2018 / IEC61000-4-2:2008 |
Уровень 3 |
Воздух ±8КВ, Контакт±6 КВ |
Иммунитет к электромагнитным импульсам быстрого фронта (EFT) |
Порты питания Порты сигнала |
GB/T 17626.4-2018 / IEC61000-4-4:2012 |
Уровень 3 |
|
Иммунитет к импульсам перенапряжения (грозовые разряды) |
Порты питания Порты сигнала |
GB/T 17626.5-2019 / IEC61000-4-5:2014 |
Уровень 3 |
|
Чувствительность к проводимым помехам, индуцированным радиочастотным полем |
Порты питания Порты сигнала |
GB/T 17626.6-2017 / IEC61000-4-6:2013 |
Уровень 3 |
10В/150кГц~80МГц |
Проводная помеха |
Порты питания Порты сигнала |
GB/T 6113.201-2018 / CISPR 16-2-1:2017 |
150кГц~30МГц |
EЭкологическая Sпригодность Tтестирование
Тесты |
Стандарт |
Условия |
Холодный запуск и работа при низких температурах |
GBT 2423.1-2008 |
Температура тестовой среды -40°C |
Жаркий запуск и работа при высоких температурах |
GBT 2423.2-2008 |
Температура тестовой среды 60°C |
Постоянная влажность и тепло |
GB/T 2423.3-2016 |
Tестовая среда влажность +40°C/95%RH |
High-Low temperature shock |
GB/T 2423.22-2012 |
Запуск после быстрого переключения между -40°C и 60°C в течение 30 секунд (без конденсации). |
Tемпературная изменчивость |
GB/T 2423.22-2012 |
Тест циклирования температуры от -40°C до 60°C в условиях испытаний под напряжением. |
Sинусоидальное вибрация |
GB/T 2423.10-2019 |
Тестирование на вибрацию с упаковкой и без упаковки при выключенном состоянии продукта. |
Свободное падение |
ISTA 2A-2011GB/T 2423.7-2018GB/T 6587-2012 |
Тест на падение с упаковкой при выключенном состоянии продукта. |
