РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали

РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали thumbnail-1
РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали thumbnail-2
РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали thumbnail-3
РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали thumbnail-4
РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали thumbnail-5
РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали photo-1

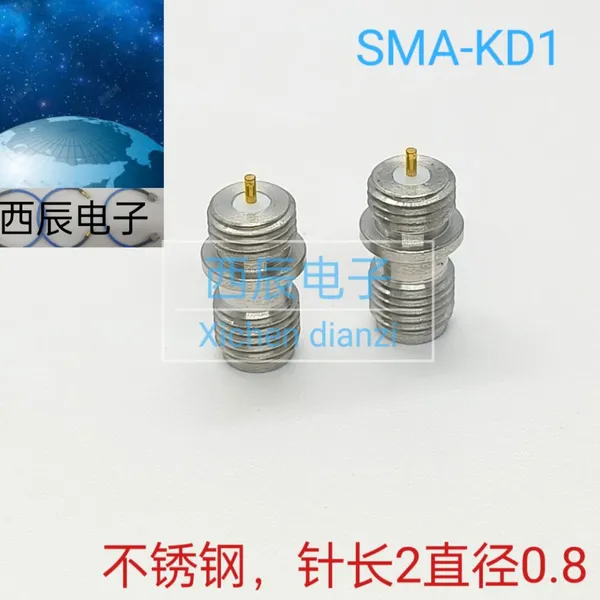

РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали photo-2

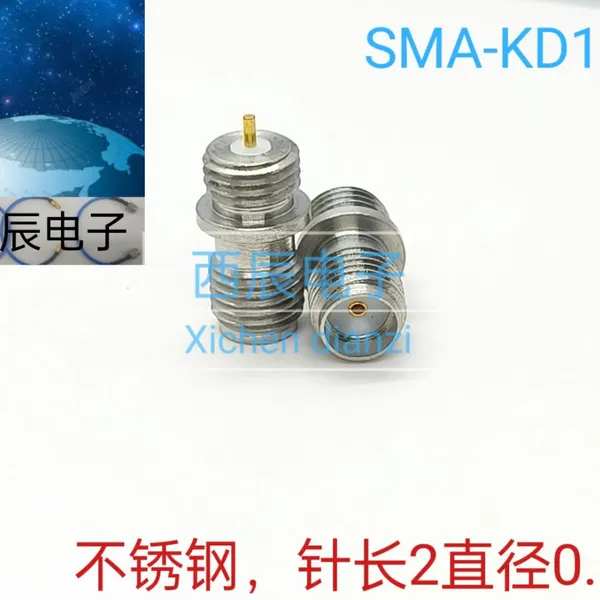

РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали photo-3

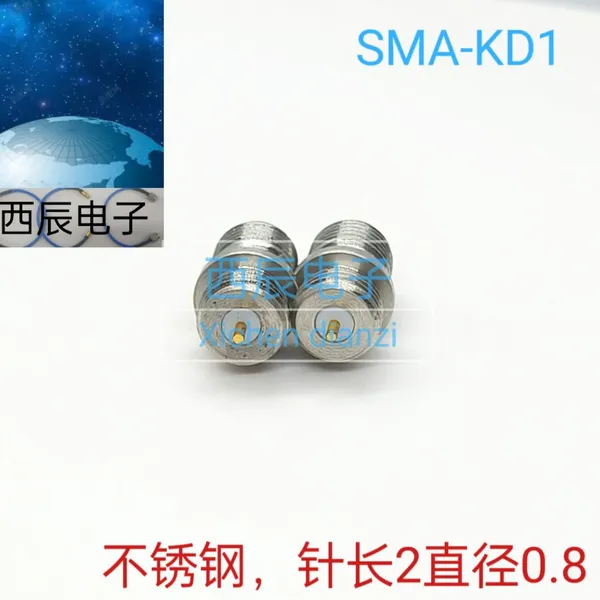

РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали photo-4

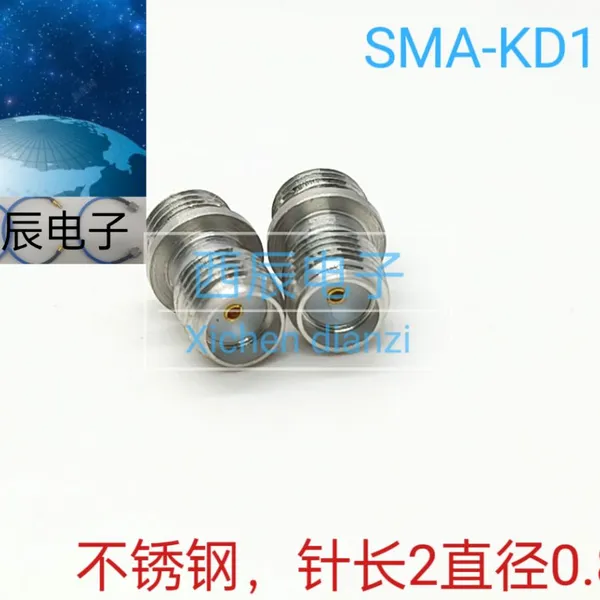

РФ-коаксиальный разъем SMA-KD1 из нержавеющей стали photo-5
CNY 6 - 7 MOQ: 1000 Pieces
Ключевые характеристики
Получить актуальную цену
Место производства:
China
Тип:
SMA
Применение:
RF
Связаться с поставщиком Запросить Цену Начать чат
Jinniu District Xichen Electronic Component Business Depqrtment
Проверенная лицензия на бизнес
Оплата и доставка
Способы оплаты:
Порт отгрузки:
zhenjiang port
Детали доставки:
7 days

Сопутствующие товары

  • Детали продукта

  • Профиль компании
  • Свяжитесь с нами
Место производства China
Тип SMA
Применение RF
Пол Женский

Серия продуктов SMA - это широко применяемые малогабаритные коаксиальные винтовые соединители. Они обладают надежными характеристиками, долгим сроком службы, широким диапазоном, превосходной работоспособностью и высокой частотой. Подходят для микроволнового оборудования и элементов цифровой системы связи, а также для соединения кабелей или микрополосных линий в высокочастотных цепях.


1 Технические характеристики

1.1 Температурный диапазон                                           -65o-+165o

1.2 Вибрация                                                                        MIL-STD-202, Метод 213

1.3 Импеданс                                                                     50Ω

1.4 Частотный диапазон                                                         DC-12.4GHz (полужесткий кабель 0-18GHz)

1.5 Рабочее напряжение                                                            335V max(действительное значение)

1.6 Предел прочности на электрическое пробой                                                          1000V rms(минимальный уровень моря)

1.7 Контактное сопротивление                                                         центральный контакт     ≤3mΩ    наружный контакт ≤2mΩ

1.8 Изоляционное сопротивление                                                       ≥5000MΩ

1.9 Потери на вставку                                                                   ≤0.15dB/6GHz

1.10 ВСВР                                                                            прямая:   гибкий кабель     ≤1.10+0.002f

                                                                                                                               полужесткий кабельs≤1.05+0.001f

                                                                                                                                                           прямой угол:гибкий кабель  ≤1.20+0.003f

                                                                                                                                                                 полужесткие кабели ≤1.10+0.001f

1.11 Прочность (раскрепление/сцепление)                                                              ≥500 раз(циклов)

2 Материалы (покрытие)

2.1 Корпус                                                                                     латунь              покрытие золотом

2.2 Штырь-контакт                                                                           латунь              покрытие золотом

2.3 Разъем                                                                                  бериллий         покрытие золотом

2.4 Эластичный контакт                                                                      бериллий         покрытие золотом

2.5 Изолятор                                                                                ПТФЭ

2.6 Стыковочная втулка                                                                       медный сплав       покрытие никелем или золотом

2.7 Герметизирующее кольцо O-образного сечения                                                                       6146 силиконовый каучук

3 Применяемый стандарт

MIL-C-39012;

CECC22110;

IEC 60169-15
