Коммуникационный терминал индикатора аварий на воздушных линиях

Накладной тип SИндикатор короткого замыкания и заземления

GSM и GPRS/GPS удаленная Коммуникационная терминал система, IEC101

SNV309 Удаленный коммуникационный терминал

Инструкция по эксплуатации

ПРИМЕЧАНИЕ: НИЖЕДАННАЯ ИНФОРМАЦИЯ ПРИМЕНЯЕТСЯ ДЛЯ "GSM МОБИЛЬНОЙ ВЕРСИИ", "GPRS ВЕРСИИ С ВЕБ-СЕРВИСОМ", "GSM /GPS МОБИЛЬНОЙ ВЕРСИИ" И "GPRS/GPS ВЕРСИИ С ВЕБ-СЕРВИСОМ". ПОЛЬЗОВАТЕЛЬ ДОЛЖЕН ВЫБРАТЬ ИНСТРУКЦИЮ В СООТВЕТСТВИИ С СВОИМИ ПОКУПАТЕЛЬСКИМИ ТРЕБОВАНИЯМИ!!!!

Описание

Система индикаторов поломок накладного типа серии SNV основана на датчике, который через трансформатор тока получает сигнал тока линии (10 КВ - 50 КВ). Через интеллектуальный компьютерный чип с помощью программных расчетов, анализа и определения происходит выявление короткого замыкания или заземления. Когда датчик обнаруживает поломку, индикатор поломки сигнализирует менеджеру путем поднятия красного флага и включения красного светодиода. Это полезно для пользователей энергетической отрасли, чтобы определить причину и место поломки, затем быстро устранить проблему и восстановить подачу электроэнергии.

Индикатор отказов SNV с помощью профессионального контрольно-терминального оборудования и веб-сервера позволяет дистанционно периодически считывать и управлять состоянием индикатора отказов.

Существует два канала для дистанционного считывания и управления индикаторами отказов. Первый - через команды управления SMS с мобильного телефона GSM. Второй - с помощью программного обеспечения на компьютере пользователя. Пользователи, ответственные за управление электроснабжением, могут периодически получать информацию об индикаторах отказов.

Первое: Датчик индикатора отказов

Тип:Индикатор SNV308

Описание

Индикаторы SNV подходят для воздушных линий напряжением до 50 кВ, представляют собой четырехдистанционные индикаторы коротких замыканий и заземления. Они измеряют ток в кабеле, определяют наличие отказов на электропроводах по изменению тока, заземления, а также загружают информацию о состоянии отказа, текущем токе, напряжении батареи и др. на удаленный сервер, что обеспечивает надежные данные для различных видов диагностики и локализации отказов на воздушных линиях.nes

Характеристики:

Функциональные характеристики

a. Реальное время измерения трехфазного тока в сети;

b. Детектирование и определение короткого замыкания;

c. Обнаружение и определение заземления;

d. Функция загрузки данных;

e. Настройка параметров

f. Поддержка настройки контроллера (ПДА)

g. Интеллектуальный контроль мотора переходит в состояние красной флажка

h. Шесть светодиодов трехцветной индикации неисправностей (красный, зеленый, синий);

i. Один желтый светодиод состояния;

j. Поддержка зарядки батареи от тока линии с помощью трансформатора тока;;

k. Поддержка таймерного сброса, автоматического сброса при включении питания, удаленного сброса;;

l. Может быть эффективно монтирован и демонтирован;;

m. Структурные детали изготовлены из антикоррозийного и антиржавоустойчивого материала;;

n. В состоянии пробуждения (беспроводная модель настройки) через 7 минут без операций произойдет автоматический сброс. (Совет: в состоянии пробуждения запрещен тест на неисправность FI).

Отображение функций

Состояние флага

Светодиодный индикатор неисправностей:

1) Индикация постоянной короткой замыкания: Шесть трехцветных светодиодов будут светиться красным цветом четыре раза с интервалом 2 секунды. В то же время индикатор перейдет в положение красного флага.

2) Индикация временной короткой замыкания: Шесть трехцветных светодиодов будут светиться зеленым цветом четыре раза с интервалом 2 секунды.And turn to red flag at same time.

3) Указание земной короткой замыкания: Шесть 3-цветных светодиодов будут светиться голубым цветом четыре раза, каждые 2 секунды. И одновременно переключаться на красный флаг.

желтый статус Светодиодный свет:

Низкое напряжение батареи: Свечение 1 раз, каждые 2 секунды

Низкое напряжение батареи (слабое):  свечение 2 раза, каждые 2 секунды

Состояние беспроводной настройки:   свечение 4 раза, каждые 2 секунды

Второе: Контроллер настройки (PDA)

Type: SNV306-Remote control PDA

Описание:

  PDA является контроллером настроек, который используется для беспроводной дистанционной настройки и изменения параметров датчиков индикаторов отказов и управляющих терминалов.

PDA имеет функцию чтения реального времени состояния индикатора отказа, например: ток линии и напряжение батареи индикатора отказа.

В то же время пользователь может провести однофазный тест индикатора отказа через PDA.

Третий: Управляющий терминал

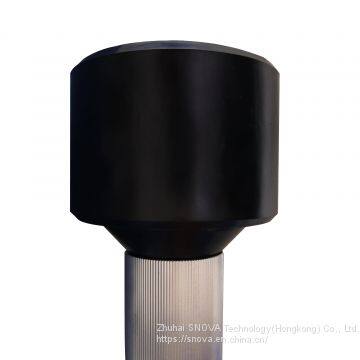

Тип: SNV309-коммуникационный терминал RTU

Управляющий терминал используется для связи между индикатором неисправности, спутником GPS и веб-сервером или GSM-мобильным телефоном пользователя. Необходимо вставить SIM-карту с функциями GPRS и GSM.

Во-первых, индикатор неисправности автоматически загружает информацию в управляющий терминал в реальном времени через беспроводную связь на частоте 433 МГц.

Во-вторых, когда пользователь отправляет SMS-команду на управляющий терминал с мобильного телефона, терминал выполнит команду и отправит соответствующую информацию на мобильный телефон пользователя.

В-третьих, когда управляющий терминал подключен к веб-серверу, терминал загрузит все информацию на веб-сервер. Пользователь может читать и управлять состоянием всех подключенных датчиков неисправности в реальном времени, запустив специальное программное обеспечение на компьютере. Компьютер должен быть подключен к интернету.

   Четверто, функция GPS. Когда терминал находится на улице, антенна GPS установит связь с спутником GPS, и терминал получит GPS-позицию, значения долготы и широты.

Четвертое: программная система

Тип :SNV10000 программное обеспечение APP

    Программное обеспечение SNV - это профессиональное приложение для чтения и управления индикаторами неисправностей.

   Пользователь запускает приложение, затем входит в систему и подключается к веб-серверу. Это удобный и интуитивно понятный интерфейс. Мы можем напрямую наблюдать текущие графики в режиме реального времени и исторические графики.

Ниже приведены некоторые скриншоты страниц программного обеспечения.
