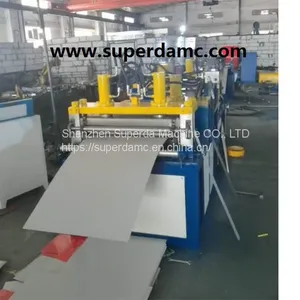

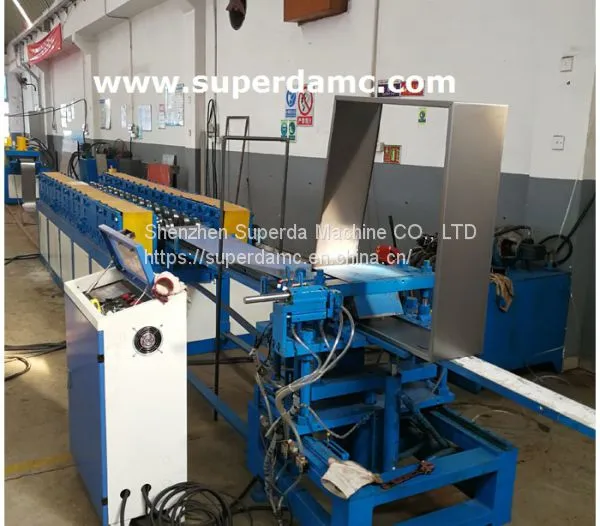

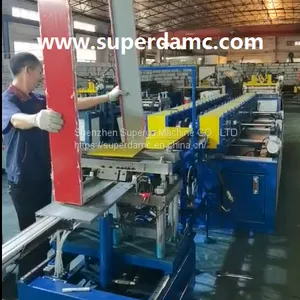

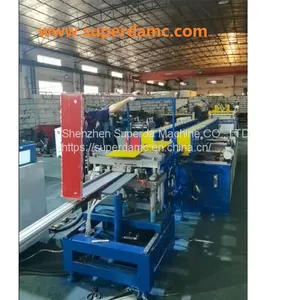

Производственная линия для изготовления шкафов для огнетушителей и встроенных шкафов для пожарных шлангов из мягкой стали, нержавеющей стали и алюминия различного размера, с возможностью изменения размеров. Линия для формообразования вальцеванием и гиба панелей средней части шкафа и самого шкафа.
sales@superdamachine.com
whatsapp 8618814355377
1. Технические параметры производственной линии для изготовления кожухов из стали
| № | Пункт | ПАРАМЕТР | ЗАМЕЧАНИЕ | |
| 1 | МАТЕРИАЛ | Тип | Холоднокатанный полосовой сталь, оцинкованная сталь | |
| Т. (мм) | 0,8 - 1,5 мм | |||
| Предел текучести (МПа) | Q235 | |||
| 2 | Ширина формованного изделия | По индивидуальному заказу | ||
| 3 | Скорость формования (м/мин) | 6 - 13 м | Включая отверстия | |
| 4 | Основная мощность формовки (КВт) | 7,5 КВт | FYR | |
| 5 | Гидравлическая мощность (КВт) | 18,5 КВт | FYR | |
| 6 | Мощность гиба (КВт) | 3 КВт | FYR | |
| 7 | Напряжение | переменное 380В.50Гц.3Ф | ||
Технологический процесс линии производства металлических корпусов
Разматывающее устройство → Выравнивающее устройство → Сервонаправляющее устройство → Гидравлическое устройство для вырубания → Направляющее устройство → Рулоновая листовая листовая прокатная машина → Гидравлический перфоратор → Забивной кожух (опционально) → Срезной механизм (включая нож) → Стеллаж для готовой продукции
Рулоновая листовая прокатная машина для стальных кожухов список
Разматывающее устройство, Выравнивающее устройство
1, Тип ручного расширения
2, Параметры
1) Пассивный разгруз
2) Масса рулона:
3) Внутренний диаметр рулона: φ450мм - φ530мм
4) Максимальная ширина 400мм
5) Толщина 0.4 - 1.6мм
6) Выравнивающие ролики: 9 шт.
8) Мощность 1.5кВт
Сервонаправляющее устройство
3.1 Максимальная ширина подачи 400мм
3.2 Толщина подаваемого материала 0.4 - 1.6мм
3.3 Мотор, 1.3кВт (Yaskawa)
Гидравлическая система перфорации
3.1 Функция: Гидравлическое вырубание отверстий (Штамп 1 набор)
3.2 Конструкция: задание длины, автоматическая измерка длины, автоматическая позиционировка, остановка при достижении заданной дистанции, привод штампа гидроцилиндром, автоматическая остановка после перфорации.
3.3 Рабочее давление гидравлической системы: 16МПа
3.4 Гидравлическая станция: 18.5кВт (Гидравлическая перфорация/срезание используют одну станцию)
A. Гидравлический сверло для щели панели.
B. Гидравлический сверло для сквозного отверстия.
C. Гидравлический сверло для вентиляционного отверстия.
Проводилающее устройство
Основные формовочные машины (ширина кожуха панели регулируемая)
5.1 Формовочный вал: 16 станций. Добавлен противоцарапающий вал, чтобы обеспечить отсутствие царапин на поверхностной профильной части.
5.2 Боковая панель: толщина 18 мм, сталь А3, усиленная.
5.3 Скорость прокатки: 6 - 12 м/мин.
5.4 Материал валков: GCr15. Полная закалка, твердость HRC56 - 62.
5.5 Мощность мотора: 7,5 кВт.
5.6 Основной вал: диаметр 75 мм, сталь 45#.
5.7 Основание оборудования: 45# Г-образный, выполненный из сваренных стальных пластин.
5.8 Передача: цепная передача.
5.9 Безопасность: повсеместно установлены кнопки аварийной остановки, легко реагируют на чрезвычайные ситуации, обеспечивают безопасность оборудования и оператора. Все остальные шестерни в цепи и места передачи, где персонал может легко получить травму, закрыты защитными кожухами, чтобы обеспечить безопасность рабочих.
