Описание продукта

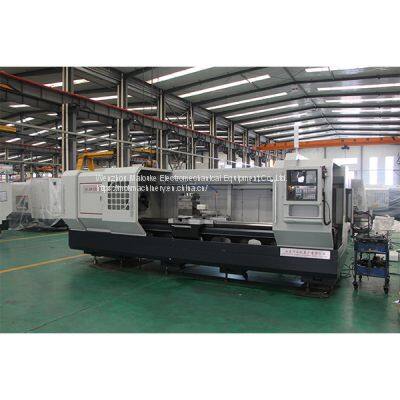

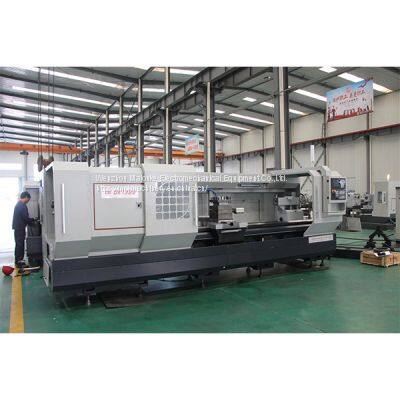

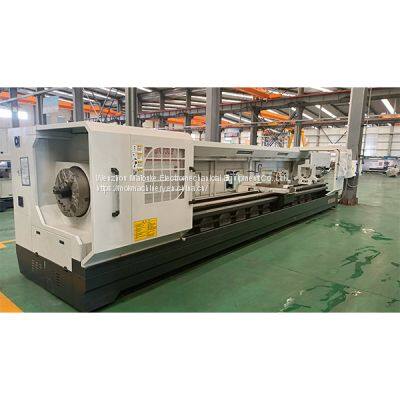

Эта серия тяжёлой ЧПУ для нарезания резьбы на трубах предназначена главным образом для обработки внутренних и внешних трубных резьб, включая метрическую, дюймовую, модульную, резьбу по зубцам на дюйм и коническую резьбу, а также имеет все обычные функции обычной ЧПУ, такие как обработка внутреннего диаметра и торца валов и дисков. Эта серия станков широко используется в таких отраслях, как добыча нефти, горнодобывающая промышленность, химическая трубопроводная промышленность и геологическое изучение, это высокоэффективное оборудование для обработки и ремонта бурильных труб, бурильных штанг, резьбовых муфт и т. д.
Технические характеристики
Показатель |
Единица измерения |
QK1313 |
QK1319 |
||
QK1322
Руководство
Руководство
HYD
Руководство
HYD
Маятник над станком
мм
630/800
630/800
630/800
Маятник над поперечной направляющей
мм
340/520
340/520
340/520
Расстояние между центрами
мм
1000-6000
1000-6000
1000-6000
Диапазон нарезания резьбы на трубе
мм
30-126
50-193
50-220
Ширина направляющей
мм
550
550
550
Максимальная грузоподъемность
T
3
3
3
Вал
Конус отверстия вала
мм
130
206
206
Тип наконечника вала
-
VF. 3 ступени
VF. 4 ступени
HYD 4 ступени
VF. 4 ступени
HYD 4 ступени
Диапазон скоростей шпинделя
об/мин
30-800
20-600
20-600
Реверс
мм
Φ400 3-зубый ручной
Φ500 3-зубый ручной
Φ500 3-зубый ручной
Револьверная головка
Револьверная головка/подстанок для инструментов
-
ЧПУ револьверная головка 4-позиционная
ЧП поворотный стол 4-позиционный
Размер хвостовика инструмента
мм
32×32
32×32
32×32
Подача
Путь перемещения по оси X
мм
320/420
320/420
320/420
Путь перемещения по оси Z
мм
1000 - 6000
1000-6000
1000-6000
Быстрое перемещение по оси X
мм/мин
4000
4000
4000
Быстрое перемещение по оси Z
мм/мин
6000
6000
6000
Подпорный шпиндель
Диаметр цанги подпорного шпинделя
мм
Φ100
Φ100
Φ100
Конус патрона суппорта
-
MT5/MT6
MT5/MT6
MT5/MT6
Ход патрона суппорта
мм
250
250
250
Мотор
Мотор главной шпиндели
кВт
11
11
11
Насосный электродвигатель для охлаждающей жидкости
кВт
0,25
0,25
0,25
Габариты
Ширина×Высота
мм
1800×1850
1880×1850
1880×1850
Длина
мм
3300-8300
3300-8300
3300-8300
Вес
Нетто-вес
Т
4-8
4.6-8.6
4.7-8.7
Обратите внимание: длину станочной основы можно заказать по фактическим рабочим требованиям. Машина на этой странице можно выбрать с центром токарных работ с прямым приводом сервомотором и осью С.
Характеристики
● Большое отверстие в шпинделе и двойной патрон обеспечивают обработку труб большого диаметра.
● Одноступенчатая станинка выполнена из высокопрочной чугуна, что обеспечивает жесткость и точность.
●Проводники, закаленные ультразвуковым высокочастотным методом, обеспечивают хорошую износостойкость.
●Контактная поверхность каретки и направляющих выполнена из Турцита B для поддержания точности.
Стандартная конфигурация
1.Контроллер Siemens
2.НЧ поворотный башенный механизм
3.Автоматическая смазка
4.Насос для охлаждающей жидкости
5.Половинный защитный экран
Дополнительная конфигурация
1.Контроллер ЧПУ Fanuc или другой бренда
2.Быстроизменяемый державный аппарат
3.Гидравлический поворотный башенный механизм или силовой поворотный башенный механизм
4.Пневматический патрон
5.Гидравлический оправный бабка
6.Пневматический ограничитель положения
7. Рукоятка для настройки инструмента
8. Полная защита
