I. Представление продукта

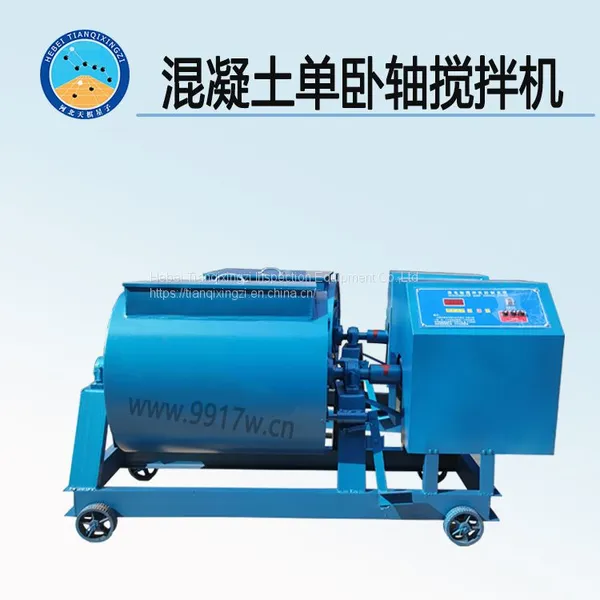

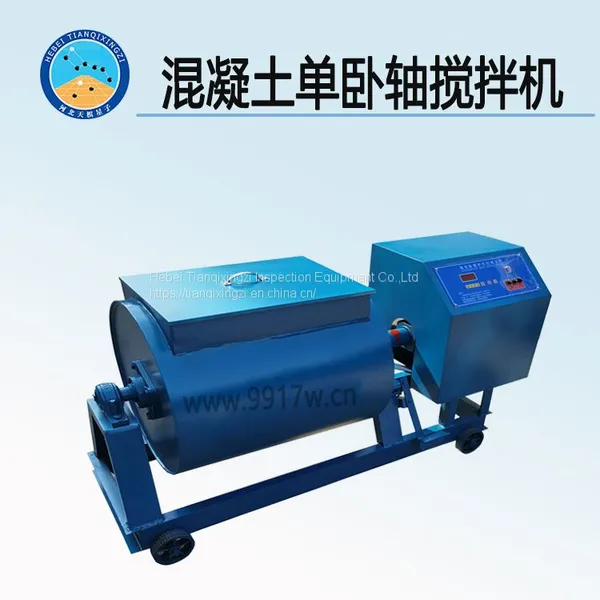

Бетонный смеситель с одним горизонтальным валом TD521D-30/60/100 разработан и произведен компанией Hebei Tianqi Xingzi testing Equipment в соответствии с отраслевым стандартом КНР JTG E30-2005 «Методы испытаний цемента и цементного бетона для дорожных сооружений» и T0521-2005 «Метод смешивания и отбора проб цементно-бетонных смесей на месте».
Продукты соответствуют техническим требованиям для смесителя с одним горизонтальным валом, изложенным в нормах JG244-2009 «Лабораторный бетонный смеситель» Министерства жилищно-коммунального строительства КНР.
Продукт подходит для лабораторий научно-исследовательских учреждений строительной отрасли, строительных компаний и предприятий по производству бетонных конструкций. Он может быть использован для смешивания обычного бетона, легкого бетона и сухого твердого бетона. Также он может применяться в лабораториях других отраслей для смешивания различных материалов.
Эта машина удобна в эксплуатации, обладает высокой эффективностью смешивания, малым остаточным объемом, легко очищается и является более идеальным лабораторным оборудованием для смешивания бетона.
Ii. Технические параметры:
Спецификации Модель TD521D-30 TD521D-60 TD521D-100
Вместимость загрузки (л) 48 96 185
Вместимость выгрузки (л) 30 60 100
Максимальная вместимость выгрузки 33 66 110
Смеситель вращается со скоростью 48 об/мин
Время смешивания ≤45 секунд
Нетто вес продукта (кг)≈ 200 300 600
Номинальное напряжение (В) 380±20
Номинальная мощность (кВт) 1.5 2.2 3.5
Три, принцип механизма

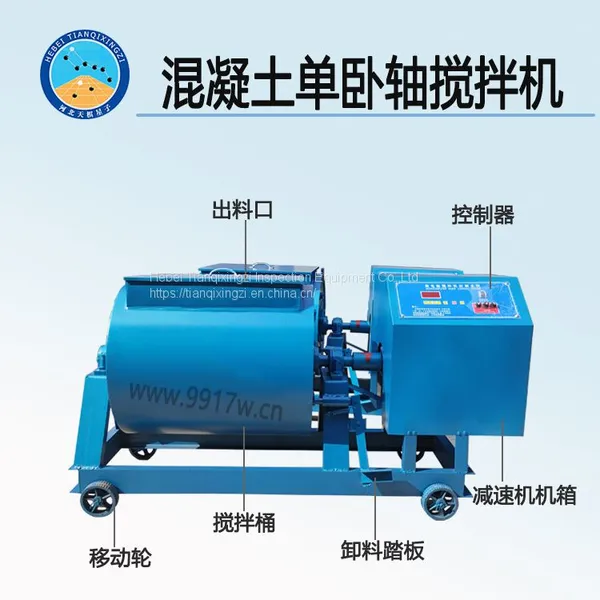

Эта машина состоит из рамы, мешалки, трансмиссионной системы, ограничительного устройства и электроприводной системы управления.
Рама является опорной частью всей установки и сварена из швеллеров. Мешалка состоит из смесительной емкости, вала мешалки и лопастей мешалки. Лопасти мешалки закреплены на плечах мешалки и образуют с валом мешалки единую конструкцию, формируя две группы спиральных лопастей мешалки с противоположными направлениями, но одинаковым шагом и углом спирали.
Трансмиссионный механизм состоит из редуктора и муфты, цилиндрическое ограничительное устройство состоит из фиксирующего пальца и позиционирующего отверстия, а электроприводная система управления имеет функции запуска, остановки и таймера.
Принцип работы: Редукторный электродвигатель приводит вал мешалки в движение в одном направлении через соединяющий вал. Положительные и отрицательные наборы лопастей на валу мешалки перемешивают материалы. Благодаря действию угла спирали лопасти заставляют материал в емкости двигаться с одной стороны на другую, а затем возвращаются обратно, образуя циркуляцию, благодаря чему материал перемешивается полностью, обеспечивая идеальный эффект перемешивания.
Остановите машину при выгрузке материала, откройте заглушку, поверните цилиндр на определенный угол, затем ограничьте положение и нажмите кнопку, чтобы выгрузить смесь из цилиндра.
IV. Монтаж и регулировка:
После распаковки машины проверьте, есть ли повреждения редукторного электродвигателя, барабана и опорного подшипника во время транспортировки, а также проверить, не ослаблены ли крепежные детали. Если они ослаблены, необходимо затянуть их. Основание должно быть плоским бетонным полом.
Это оборудование работает от сети 380 В. После подачи питания нажмите кнопку "Пунктуальное включение", чтобы проверить правильность направления вращения электродвигателя. Если происходит обратное вращение, измените местами провода любых двух питающих кабелей.
При переезде смеситель должен быть привязан к раме канатом, но не к валу смешивания. База смесителя оснащена колесами, которые позволяют перемещать его в любом направлении.
Пять. Этапы работы:
1. Перед запуском проверить, есть ли царапины между вращающейся частью и барабаном. Если есть царапины, своевременно провести регулировку или очистку.
2. Очистить мусор в барабане.
3. Перед запуском необходимо ограничить движение барабана.
4. Направление вращения вала перемешивания должно соответствовать указанному на торцевой поверхности барабана.
5. Из бетонной смеси необходимо удалить металлические предметы или другие посторонние частицы.
6. Регулировать время работы мешалки в соответствии с временем перемешивания. Обратите внимание, что регулировка должна быть произведена при отключенном питании.
7. Нажать кнопку запуска, и ведущий вал приведет в движение лопату для перемешивания.
8. Машина автоматически остановится после достижения установленного времени.
9. При разгрузке сначала остановите машину, откройте фиксирующий штифт, переместите рукоятку, чтобы цилиндр повернулся до определенного положения, а затем фиксирующий штифт должен зафиксировать вращающийся шпиндель, чтобы смесь вышла из цилиндра.
10. После выгрузки смеси вручную верните цилиндр в исходное положение и зафиксируйте смесительный цилиндр фиксирующим штифтом.
11. Для очистки цилиндра можно налить воду в цилиндр и повернуть шпиндель для промывки, а также можно провести сухую очистку песком.
12. После очистки отключите питание.
Vi. Техническое обслуживание и ремонт:
1. Регулярно проверяйте, хорошо ли контактируют элементы электроуправляющей системы и сухой ли они. 2. Проверьте натяжение лопаты, если она ослабла, затяните ее вовремя.
3. Регулярно проверяйте герметичность машины, и в случае утечки своевременно проверяйте качество уплотнительной прокладки.
4. В соответствии с эксплуатацией регулярно смазывайте детали подшипников и редуктор.
5. После длительного использования смесителя лопатка и смесительный цилиндр могут изнашиваться. В зависимости от степени износа производите регулировку или замену.
Примечание: Во время процесса перемешивания не вставляйте руку и палку внутрь цилиндра, чтобы избежать опасности.
