Harting DIN41612 европейский коннектор 09061152911

Harting DIN41612 европейский коннектор 09061152911

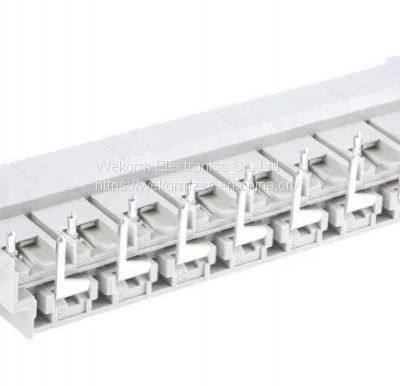

Harting DIN 41615 тип H15 разъем высокого тока

Серия разъемов DIN 41612 высокого тока типа H представлена в 4 исполнениях, все с контактами, параллельными печатной плате.

469-522: монтаж на печатную плату под углом 90° с стандартными контактами

481-954: монтаж на печатную плату под углом 90° с одним ведущим контактом (LC), первым совмещаемым на позиции Z32

481-960: разъем 250 с ведущим контактом на позиции Z32, диаметр наконечника разъема 6,3 мм для провода диаметром 2,5 мм, подходит для разъема номинала 250 (без защиты)

740-6966: разъем 250-контактный с стандартными контактами, диаметр контакта 6,3 мм для провода сечением 2,5 мм², подходит для разъема номинала 250 (без защиты)

Номер на складе 757-7932. Сертифицирован для железных дорог, железнодорожная классификация NFF 16-101, индекс дымообразования: F1, класс горючести: I2

15-полюсный разъем на 15 А с контактами из твердого серебряно-медного сплава

Сопротивление контактов до 8 мОм

Термопластичная смола с наполнителем из стекловолокна

Серия высоких токов Harting

Серия DIN 41612 высоких токов 15-, 32- и 48-полюсных положительных и отрицательных косвенных крайних разъемов особенно подходят для управляющих плат и блоков питания, которые могут быть интегрированы в стандартные системы субреймов.

Технические параметры продукта

Значения атрибутов

Количество контактов 15

Пол мужской разъем

Номер линии 2

Основной угол позиционирования

Способ окончания сварка

Загрузка Z/d

Тип H15

Шаг 10,16 мм

Тип монтажа Через отверстие

Покрытие контактов серебром и никелем

Класс оценки C1

Номинальный ток 15 А
